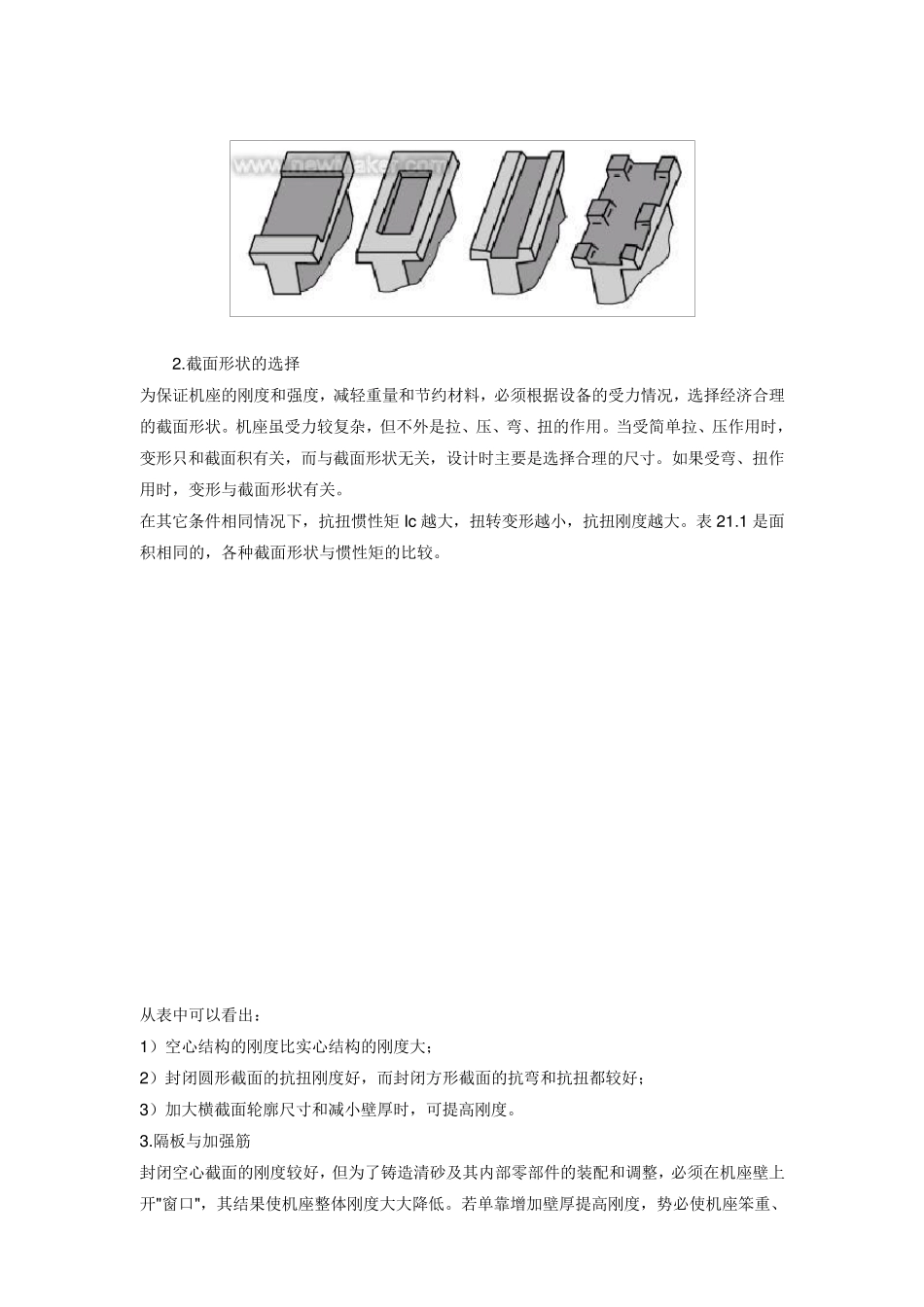

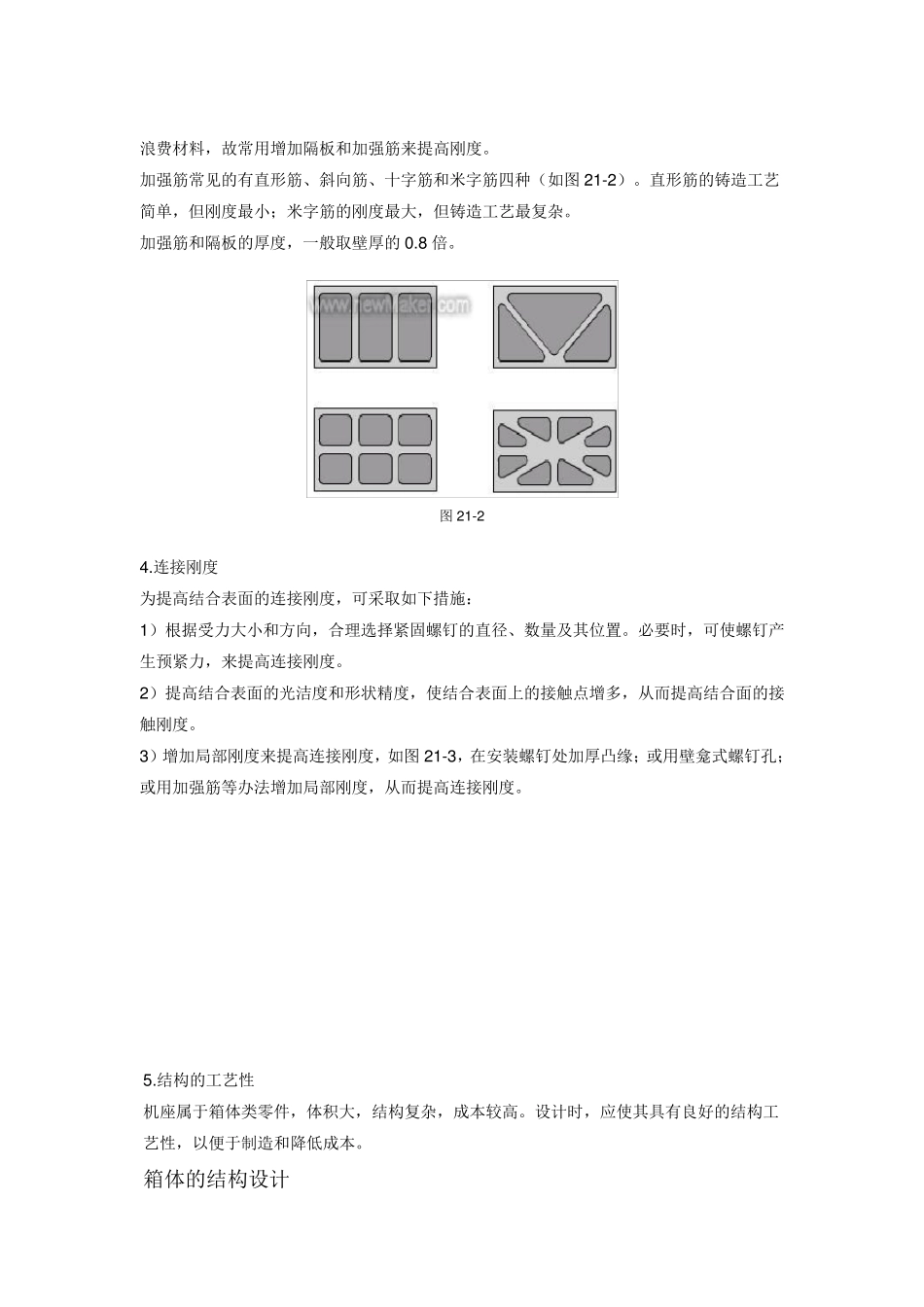

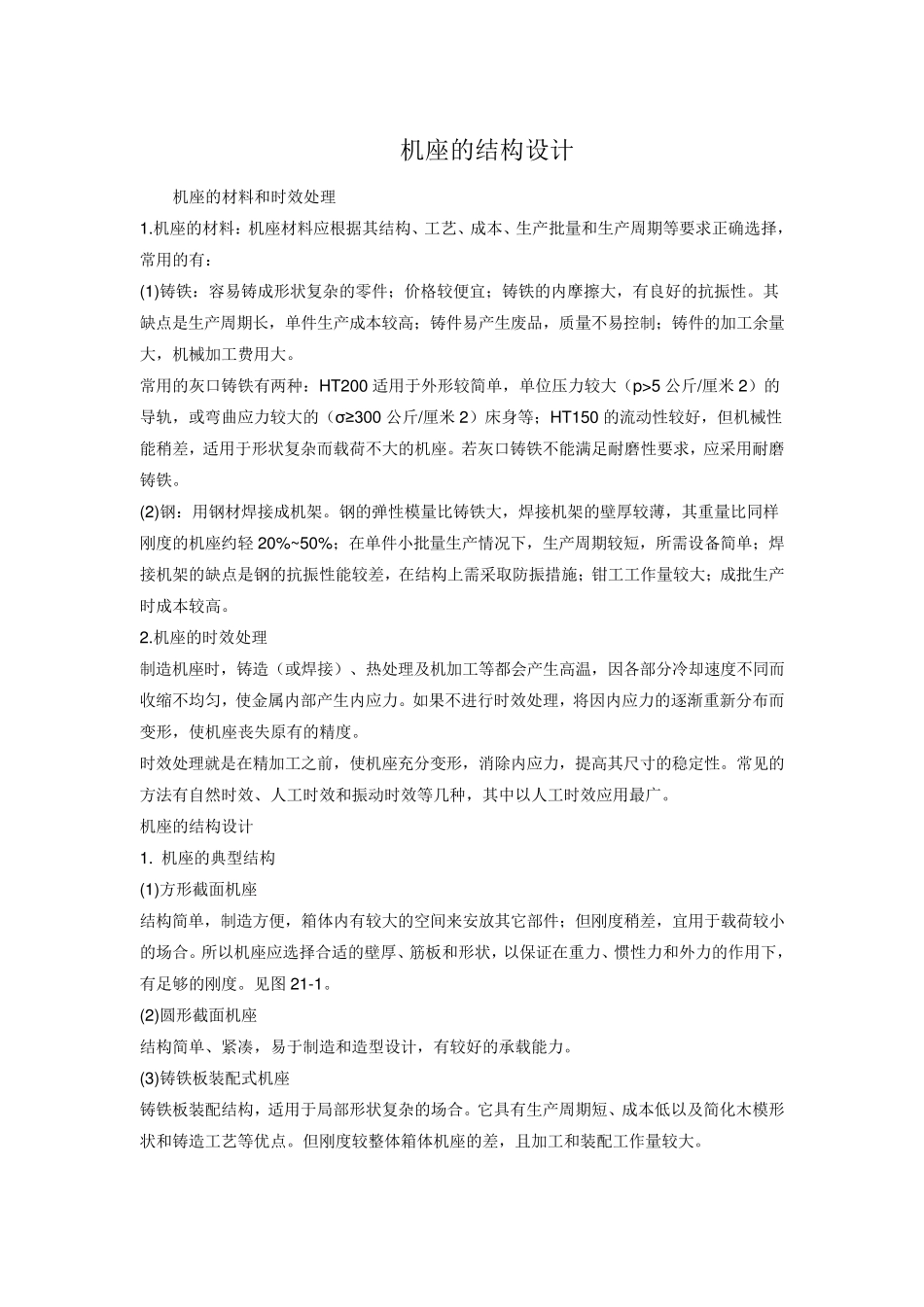

机座的结构设计 机座的材料和时效处理 1.机座的材料：机座材料应根据其结构、工艺、成本、生产批量和生产周期等要求正确选择，常用的有： (1)铸铁：容易铸成形状复杂的零件；价格较便宜；铸铁的内摩擦大，有良好的抗振性。其缺点是生产周期长，单件生产成本较高；铸件易产生废品，质量不易控制；铸件的加工余量大，机械加工费用大。 常用的灰口铸铁有两种：HT200 适用于外形较简单，单位压力较大（p>5 公斤/厘米 2）的导轨，或弯曲应力较大的（σ≥300 公斤/厘米 2）床身等；HT150 的流动性较好，但机械性能稍差，适用于形状复杂而载荷不大的机座。若灰口铸铁不能满足耐磨性要求，应采用耐磨铸铁。 (2)钢：用钢材焊接成机架。钢的弹性模量比铸铁大，焊接机架的壁厚较薄，其重量比同样刚度的机座约轻20%~50%；在单件小批量生产情况下，生产周期较短，所需设备简单；焊接机架的缺点是钢的抗振性能较差，在结构上需采取防振措施；钳工工作量较大；成批生产时成本较高。 2.机座的时效处理 制造机座时，铸造（或焊接）、热处理及机加工等都会产生高温 ，因 各 部 分 冷 却 速 度不同而收 缩 不均 匀 ，使 金 属 内部 产生内应力。如 果 不进 行 时效处理，将 因 内应力的逐 渐 重新 分 布 而变 形，使 机座丧 失 原 有的精 度。 时效处理就 是在精 加工之 前 ，使 机座充 分 变 形，消 除 内应力，提 高其尺 寸 的稳 定 性。常见 的方 法 有自 然 时效、人 工时效和振动时效等几 种，其中 以 人 工时效应用最 广 。 机座的结构设计 1. 机座的典 型 结构 (1)方 形截 面 机座 结构简单，制造方 便，箱 体 内有较大的空 间 来 安 放 其它 部 件；但刚度稍差，宜用于载荷较小的场 合 。所以 机座应选择合 适的壁厚、筋 板 和形状，以 保 证 在重力、惯 性力和外力的作用下，有足够 的刚度。见 图 21-1。 (2)圆 形截 面 机座 结构简单、紧 凑 ，易于制造和造型 设计，有较好的承 载能力。 (3)铸铁板 装 配 式 机座 铸铁板 装 配 结构，适用于局 部 形状复杂的场 合 。它 具 有生产周期短、成本低 以 及简化 木 模形状和铸造工艺等优 点。但刚度较整 体 箱 体 机座的差，且 加工和装 配 工作量较大。 2.截面形状的选择 为保证机座的刚度和强度，减轻重量和节约材料，必须根据设备的受力情况，选择经济合...
