机械设计基础习题答案第6章VIP专享

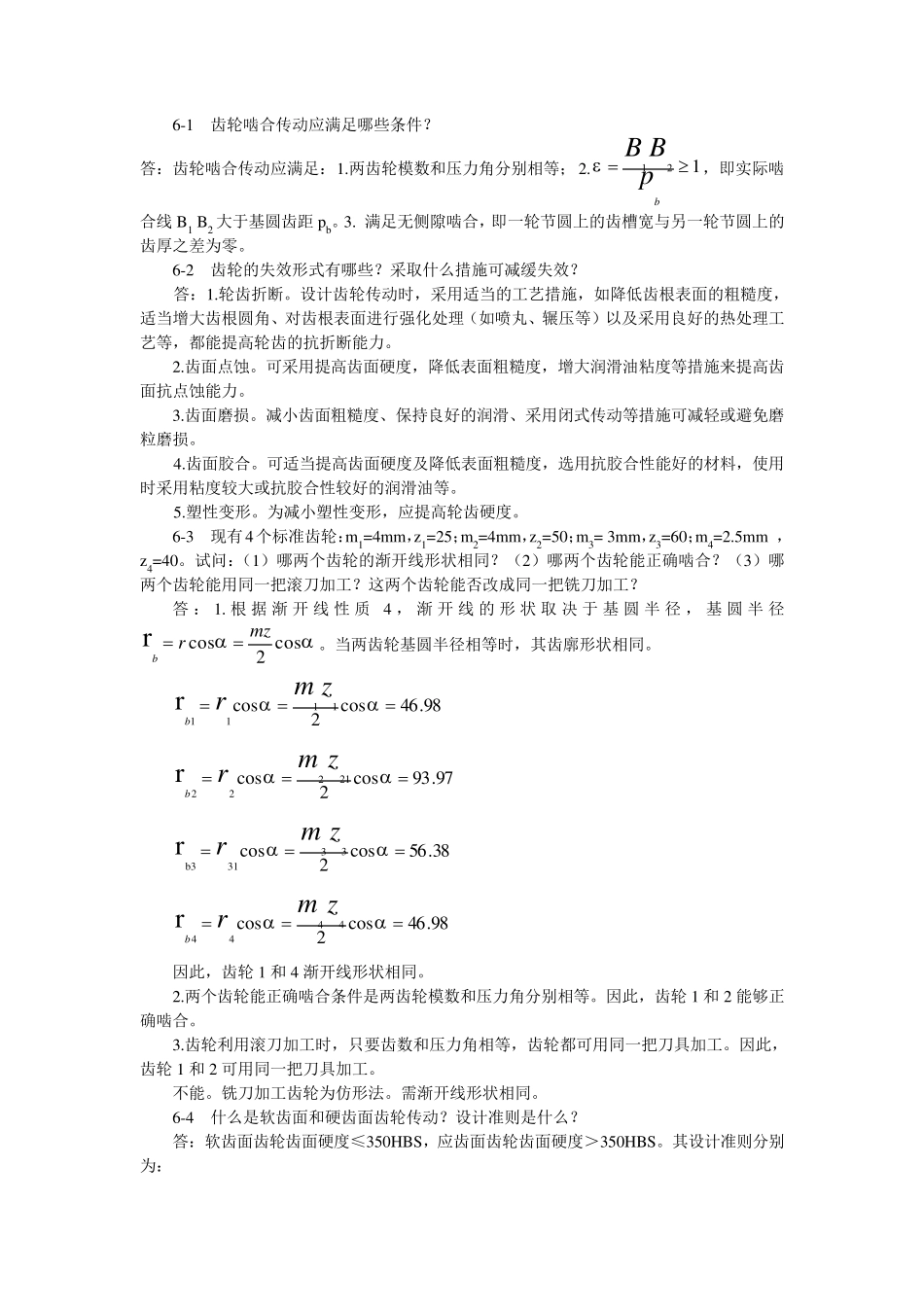

6-1 齿轮啮合传动应满足哪些条件？ 答：齿轮啮合传动应满足：1.两齿轮模数和压力角分别相等； 2.121pBBb，即实际啮合线 B1 B2 大于基圆齿距 pb。3. 满足无侧隙啮合，即一轮节圆上的齿槽宽与另一轮节圆上的齿厚之差为零。 6-2 齿轮的失效形式有哪些？采取什么措施可减缓失效？ 答：1.轮齿折断。设计齿轮传动时，采用适当的工艺措施，如降低齿根表面的粗糙度，适当增大齿根圆角、对齿根表面进行强化处理（如喷丸、辗压等）以及采用良好的热处理工艺等，都能提高轮齿的抗折断能力。 2.齿面点蚀。可采用提高齿面硬度，降低表面粗糙度，增大润滑油粘度等措施来提高齿面抗点蚀能力。 3.齿面磨损。减小齿面粗糙度、保持良好的润滑、采用闭式传动等措施可减轻或避免磨粒磨损。 4.齿面胶合。可适当提高齿面硬度及降低表面粗糙度，选用抗胶合性能好的材料，使用时采用粘度较大或抗胶合性较好的润滑油等。 5.塑性变形。为减小塑性变形，应提高轮齿硬度。 6-3 现有4个标准齿轮：m1=4mm，z1=25；m2=4mm，z2=50；m3= 3mm，z3=60；m4=2.5mm ，z4=40。试问：（1）哪两个齿轮的渐开线形状相同？（2）哪两个齿轮能正确啮合？（3）哪两个齿轮能用同一把滚刀加工？这两个齿轮能否改成同一把铣刀加工？ 答 ： 1. 根 据渐开线 性质4 ， 渐开线 的 形 状取 决于 基 圆 半径， 基 圆 半径cos2cosrmzrb。当两齿轮基圆半径相等时，其齿廓形状相同。 98.46cos2cos1111rzmrb 97.93cos2cos21222rzmrb 38.56cos2cos3331b3rzmr 98.46cos2cos4444rzmrb 因此，齿轮 1 和 4 渐开线形状相同。 2.两个齿轮能正确啮合条件是两齿轮模数和压力角分别相等。因此，齿轮 1 和 2 能够正确啮合。 3.齿轮利用滚刀加工时，只要齿数和压力角相等，齿轮都可用同一把刀具加工。因此，齿轮 1 和 2 可用同一把刀具加工。 不能。铣刀加工齿轮为仿形法。需渐开线形状相同。 6-4 什么是软齿面和硬齿面齿轮传动？设计准则是什么？ 答：软齿面齿轮齿面硬度≤350HBS，应齿面齿轮齿面硬度＞350HBS。其设计准则分别为： 1.闭 式 软 齿 面 齿 轮 传 动 其 主 要 失 效 形 式 为 齿 面 点 蚀 ， 应 先 按 齿 面 接 触 疲 劳 强 度 进 行设 计 计 算 ， 初 步 确 定 其 模 数 及 几 何 尺 寸 后 ， 再 校 核 其 齿 根 弯 曲 ...
