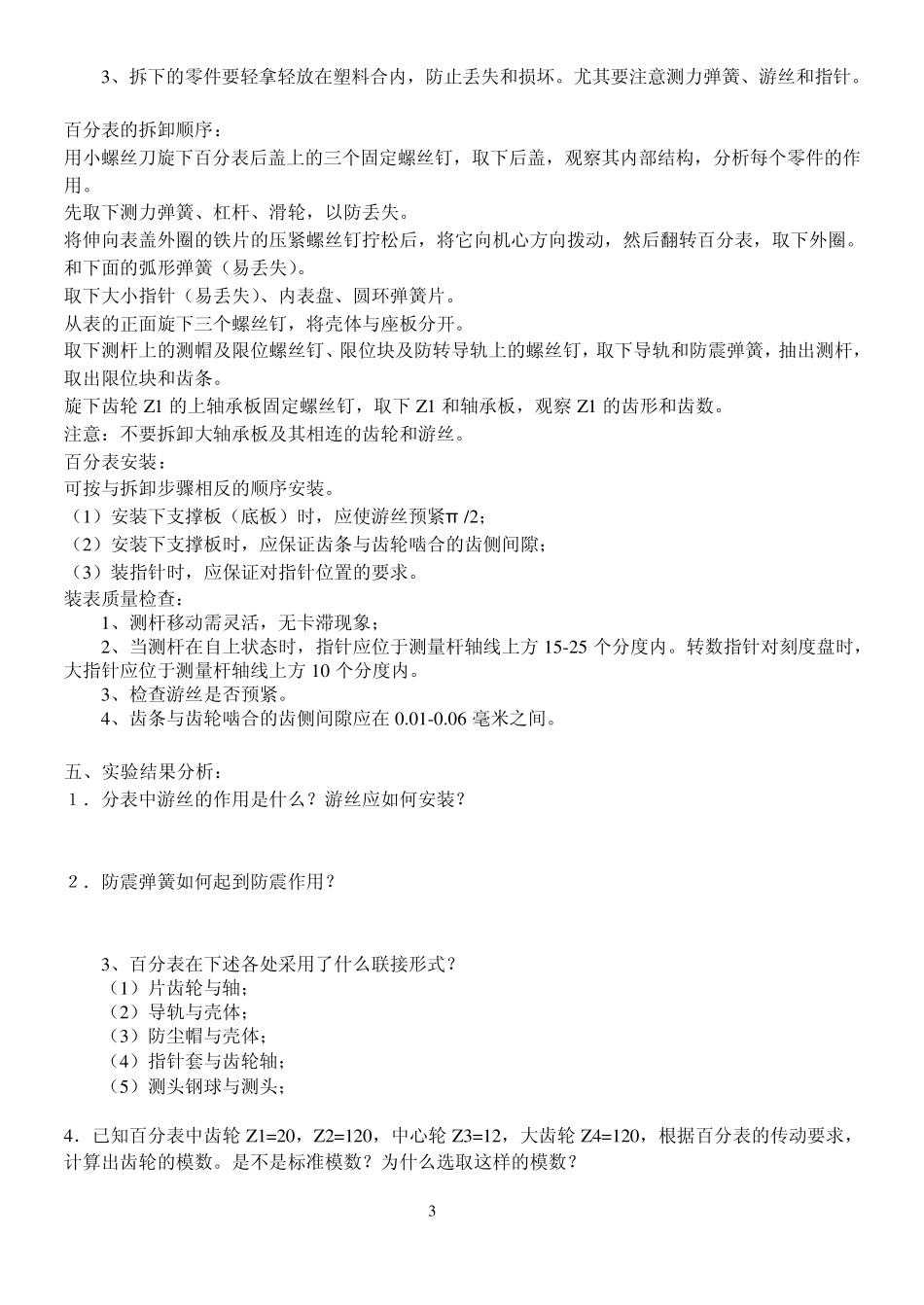

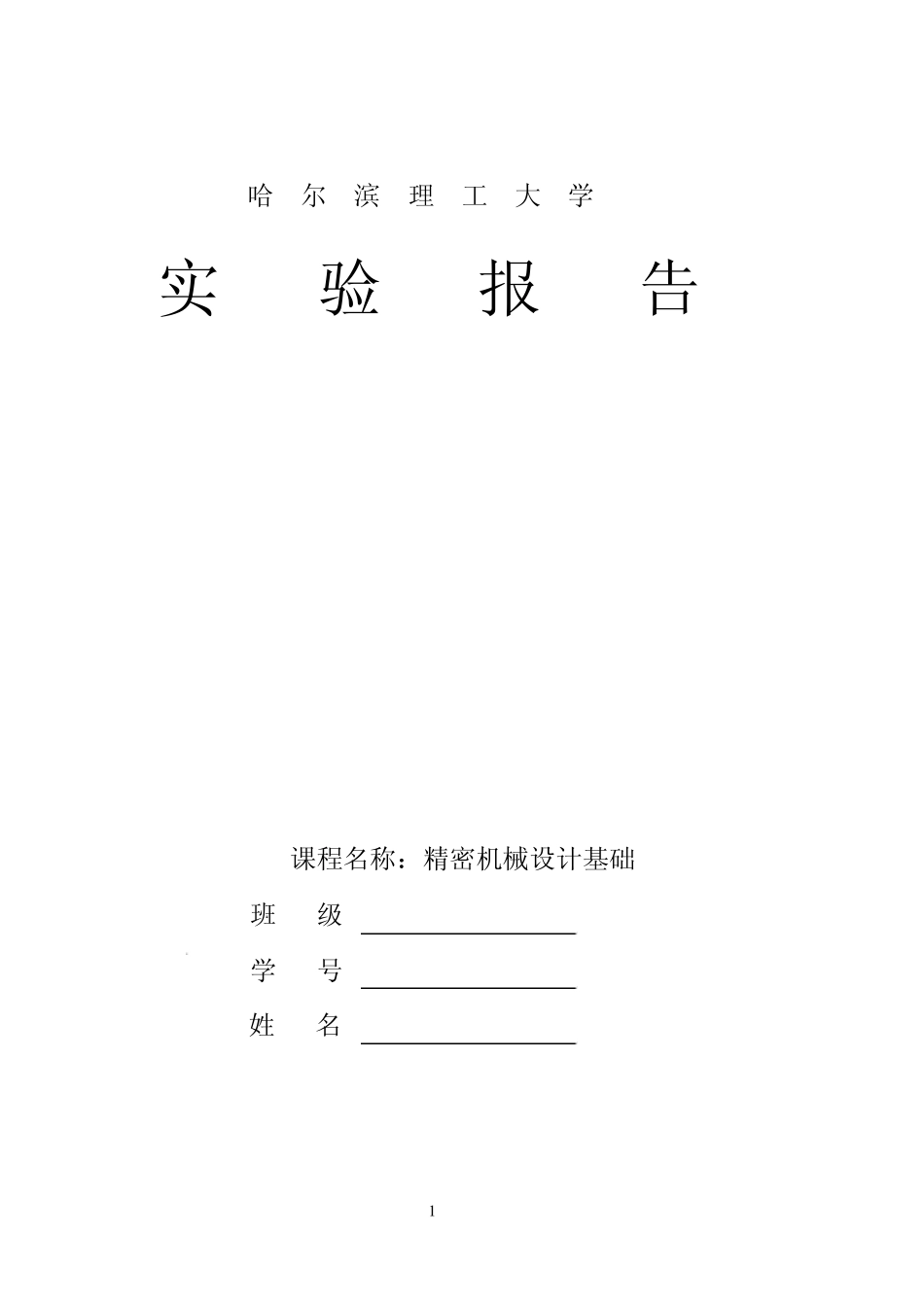

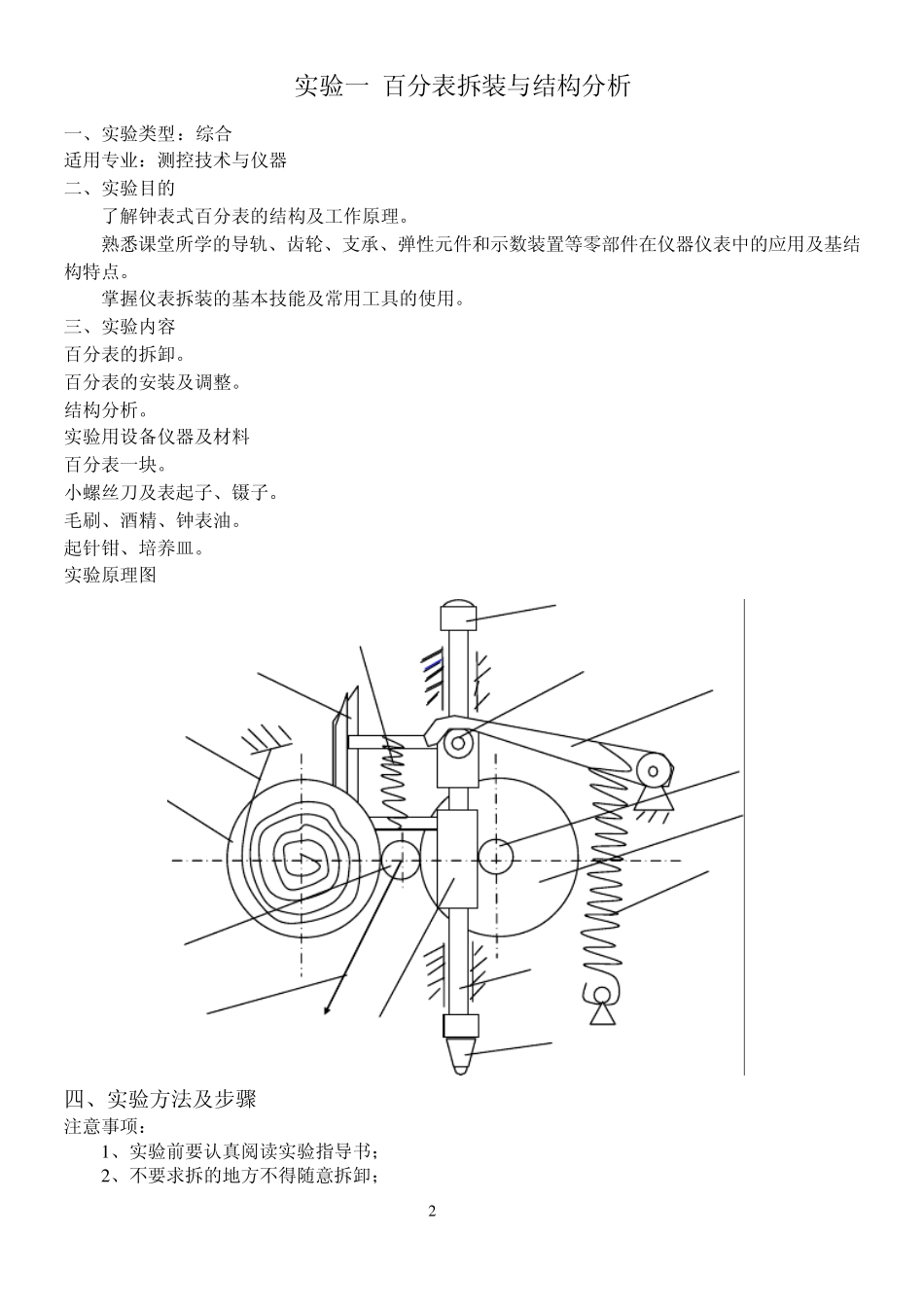

1 哈 尔 滨 理 工 大 学 实 验 报 告 课程名称：精密机械设计基础 班 级 学 号 姓 名 2 实验一 百分表拆装与结构分析 一、实验类型：综合 适用专业：测控技术与仪器 二、实验目的 了解钟表式百分表的结构及工作原理。 熟悉课堂所学的导轨、齿轮、支承、弹性元件和示数装置等零部件在仪器仪表中的应用及基结构特点。 掌握仪表拆装的基本技能及常用工具的使用。 三、实验内容 百分表的拆卸。 百分表的安装及调整。 结构分析。 实验用设备仪器及材料 百分表一块。 小螺丝刀及表起子、镊子。 毛刷、酒精、钟表油。 起针钳、培养皿。 实验原理图 四、实验方法及步骤 注意事项： 1 、实验前要认真阅读实验指导书； 2 、不要求拆的地方不得随意拆卸； 3 3、拆下的零件要轻拿轻放在塑料合内，防止丢失和损坏。尤其要注意测力弹簧、游丝和指针。 百分表的拆卸顺序： 用小螺丝刀旋下百分表后盖上的三个固定螺丝钉，取下后盖，观察其内部结构，分析每个零件的作用。 先取下测力弹簧、杠杆、滑轮，以防丢失。 将伸向表盖外圈的铁片的压紧螺丝钉拧松后，将它向机心方向拨动，然后翻转百分表，取下外圈。和下面的弧形弹簧（易丢失）。 取下大小指针（易丢失）、内表盘、圆环弹簧片。 从表的正面旋下三个螺丝钉，将壳体与座板分开。 取下测杆上的测帽及限位螺丝钉、限位块及防转导轨上的螺丝钉，取下导轨和防震弹簧，抽出测杆，取出限位块和齿条。 旋下齿轮 Z1 的上轴承板固定螺丝钉，取下 Z1 和轴承板，观察 Z1 的齿形和齿数。 注意：不要拆卸大轴承板及其相连的齿轮和游丝。 百分表安装： 可按与拆卸步骤相反的顺序安装。 （1）安装下支撑板（底板）时，应使游丝预紧π /2； （2）安装下支撑板时，应保证齿条与齿轮啮合的齿侧间隙； （3）装指针时，应保证对指针位置的要求。 装表质量检查： 1、测杆移动需灵活，无卡滞现象； 2、当测杆在自上状态时，指针应位于测量杆轴线上方 15-25 个分度内。转数指针对刻度盘时，大指针应位于测量杆轴线上方 10 个分度内。 3、检查游丝是否预紧。 4、齿条与齿轮啮合的齿侧间隙应在 0.01-0.06 毫米之间。 五、实验结果分析： １．分表中游丝的作用是什么？游丝应如何安装？ ２．防震弹簧如何起到防震作用？ 3、百分表在下述各处采用了什么联接形式？ （1）片齿轮与轴； （2）导轨与壳体； （3）防尘帽与壳体； （4）指针套与齿轮轴；...
