机械设计大作业——V带传动

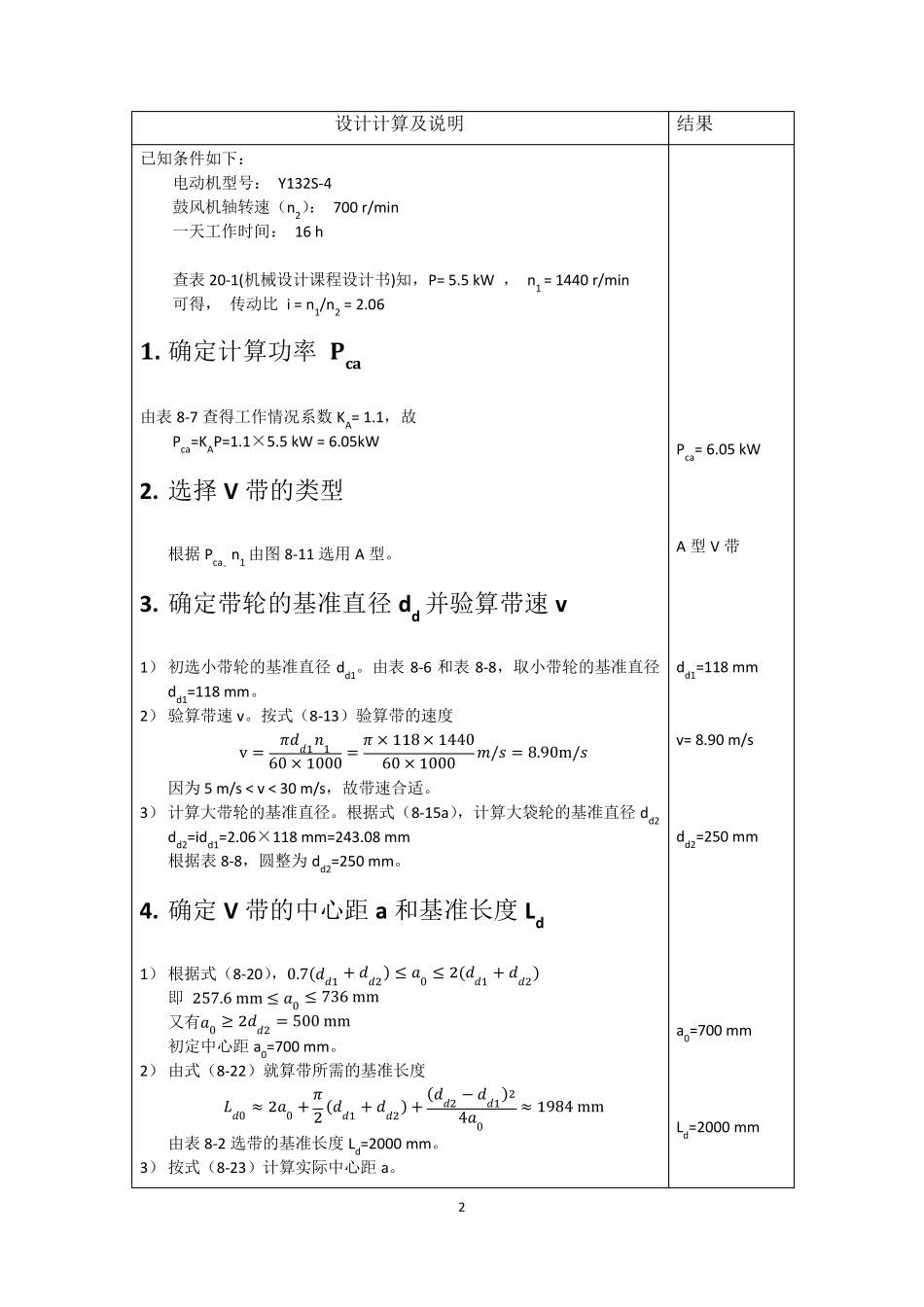

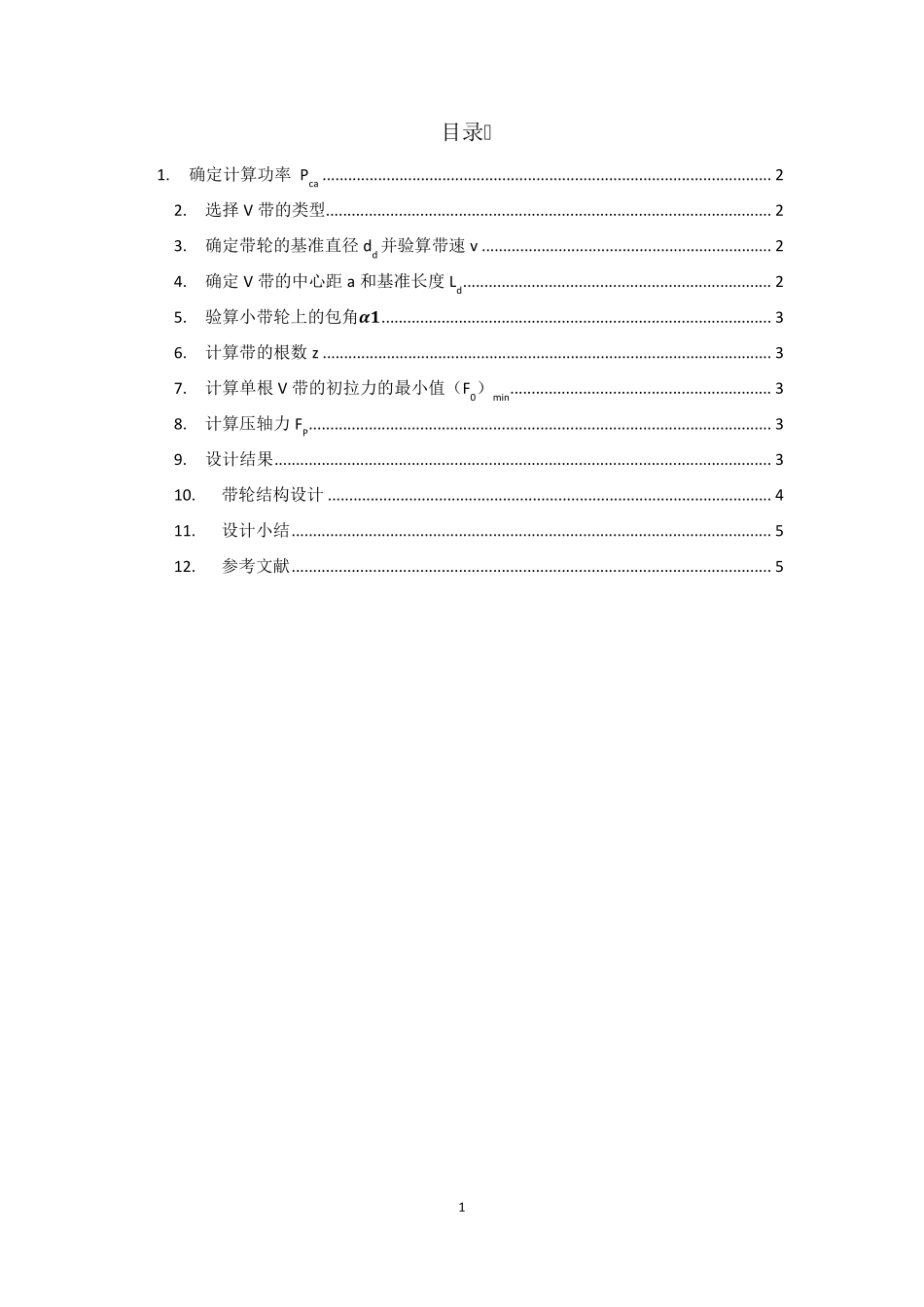

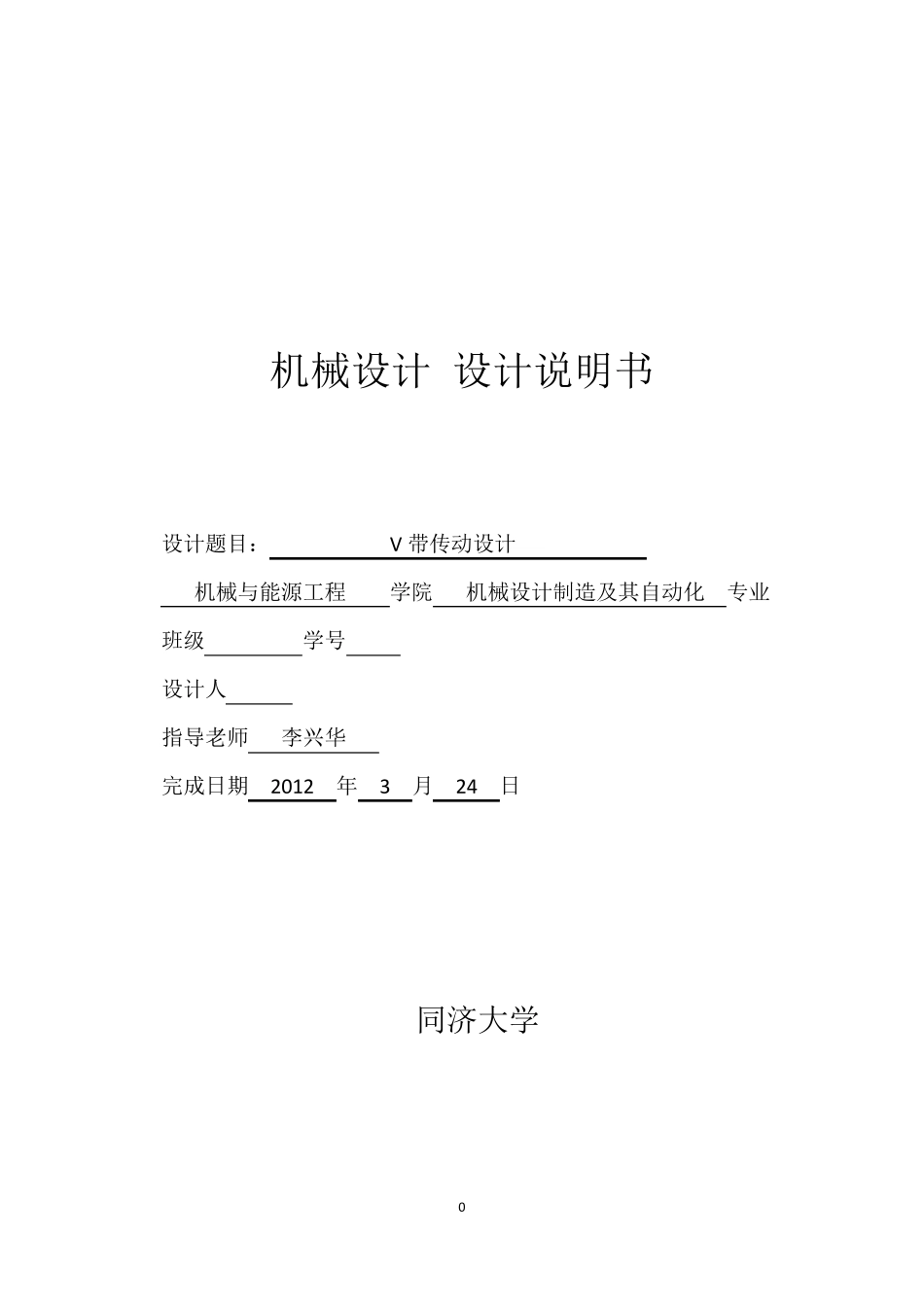

0 机械设计 设计说明书 设计题目： V 带传动设计 机械与能源工程 学院 机械设计制造及其自动化 专业 班级 学号 设计人 指导老师 李兴华 完成日期 2012 年 3 月 24 日 同济大学 1 目录 1. 确定计算功率 Pca ......................................................................................................... 2 2. 选择V 带的类型........................................................................................................ 2 3. 确定带轮的基准直径dd并验算带速v .................................................................... 2 4. 确定V 带的中心距a 和基准长度Ld ........................................................................ 2 5. 验算小带轮上的包角ᵳᵼ ........................................................................................... 3 6. 计算带的根数 z ......................................................................................................... 3 7. 计算单根 V 带的初拉力的最小值（F0）min ............................................................. 3 8. 计算压轴力 FP ............................................................................................................ 3 9. 设计结果 .................................................................................................................... 3 10. 带轮结构设计 ........................................................................................................ 4 11. 设计小结 ................................................................................................................ 5 12. 参考文献 ................................................................................................................ 5 2 设计计算及说明 结果 已知条件如下： 电动机型号： Y132S-4 鼓风机轴转速（n2）： 700 r/min 一天工作时间： 16 h 查表20-1(机械设计课程设计书)知，P= 5.5 kW ， n1 = 1440 r/min 可得， 传动比 i = n1/n2 = 2.06 1. 确定计算功率 Pca 由表8-7 查得工作情况系数KA= 1.1，故...
