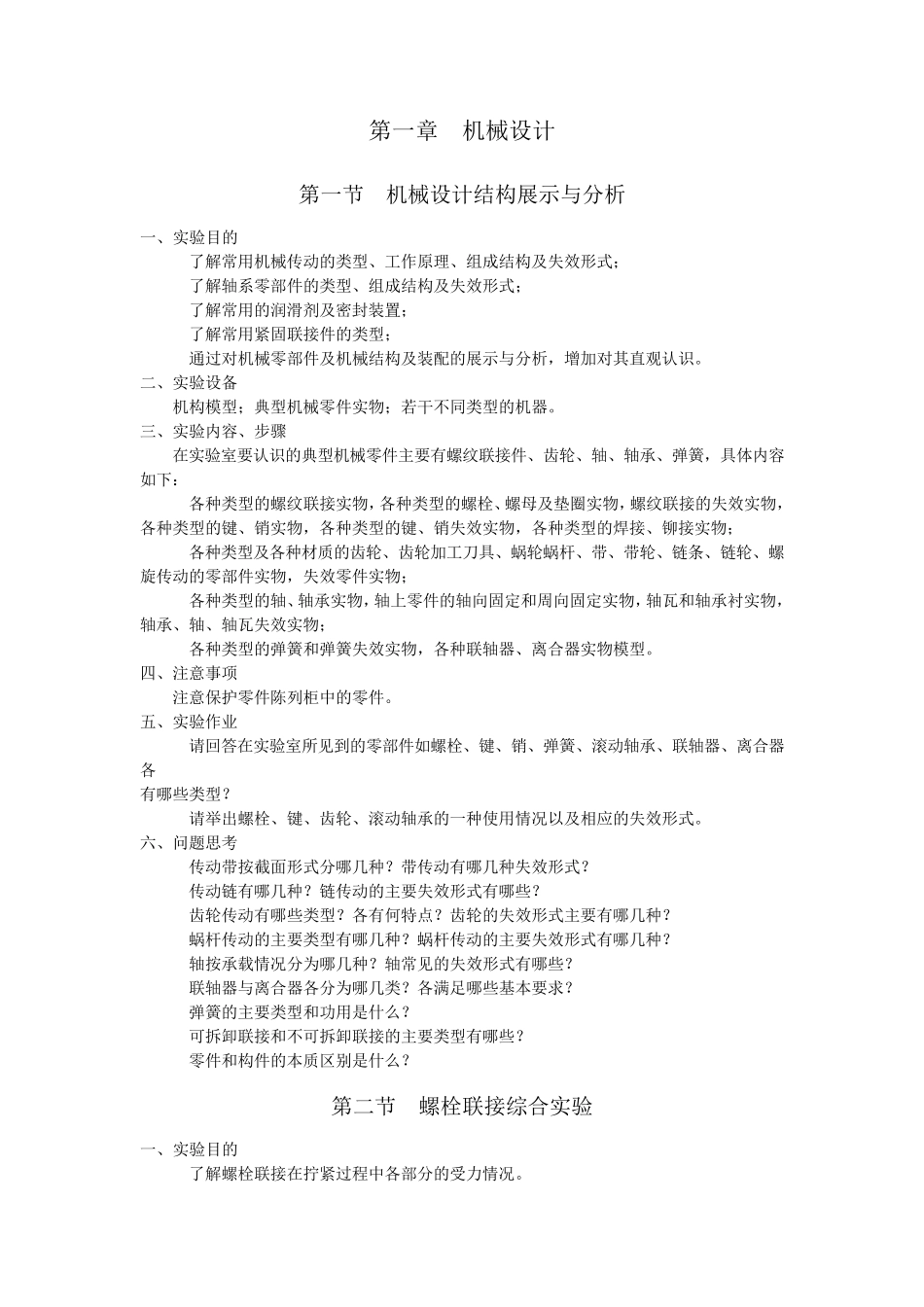

第一章 机械设计 第一节 机械设计结构展示与分析 一、实验目的 1.了解常用机械传动的类型、工作原理、组成结构及失效形式； 2.了解轴系零部件的类型、组成结构及失效形式； 3.了解常用的润滑剂及密封装置； 4.了解常用紧固联接件的类型； 5.通过对机械零部件及机械结构及装配的展示与分析，增加对其直观认识。 二、实验设备 机构模型；典型机械零件实物；若干不同类型的机器。 三、实验内容、步骤 在实验室要认识的典型机械零件主要有螺纹联接件、齿轮、轴、轴承、弹簧，具体内容如下： 1.各种类型的螺纹联接实物，各种类型的螺栓、螺母及垫圈实物，螺纹联接的失效实物，各种类型的键、销实物，各种类型的键、销失效实物，各种类型的焊接、铆接实物； 2.各种类型及各种材质的齿轮、齿轮加工刀具、蜗轮蜗杆、带、带轮、链条、链轮、螺旋传动的零部件实物，失效零件实物； 3.各种类型的轴、轴承实物，轴上零件的轴向固定和周向固定实物，轴瓦和轴承衬实物，轴承、轴、轴瓦失效实物； 4.各种类型的弹簧和弹簧失效实物，各种联轴器、离合器实物模型。 四、注意事项 注意保护零件陈列柜中的零件。 五、实验作业 1.请回答在实验室所见到的零部件如螺栓、键、销、弹簧、滚动轴承、联轴器、离合器各 有哪些类型？ 2.请举出螺栓、键、齿轮、滚动轴承的一种使用情况以及相应的失效形式。 六、问题思考 1.传动带按截面形式分哪几种？带传动有哪几种失效形式？ 2.传动链有哪几种？链传动的主要失效形式有哪些？ 3.齿轮传动有哪些类型？各有何特点？齿轮的失效形式主要有哪几种？ 4.蜗杆传动的主要类型有哪几种？蜗杆传动的主要失效形式有哪几种？ 5.轴按承载情况分为哪几种？轴常见的失效形式有哪些？ 6.联轴器与离合器各分为哪几类？各满足哪些基本要求？ 7.弹簧的主要类型和功用是什么？ 8.可拆卸联接和不可拆卸联接的主要类型有哪些？ 9.零件和构件的本质区别是什么？ 第二节 螺栓联接综合实验 一、实验目的 1.了解螺栓联接在拧紧过程中各部分的受力情况。 2.计算螺栓相对刚度，并绘制螺栓联接的受力变形图。 3.验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。 4.通过螺栓的动载实验，改变螺栓联接的相对刚度，观察螺栓动应力幅值的变化，以验证提高螺栓联接强度的各项措施。 二、实验项目 1.空心螺栓联接静动态实验。 2.实心螺栓联接静动态实验。 三、实验设备及原理 1. 实验设备及...
