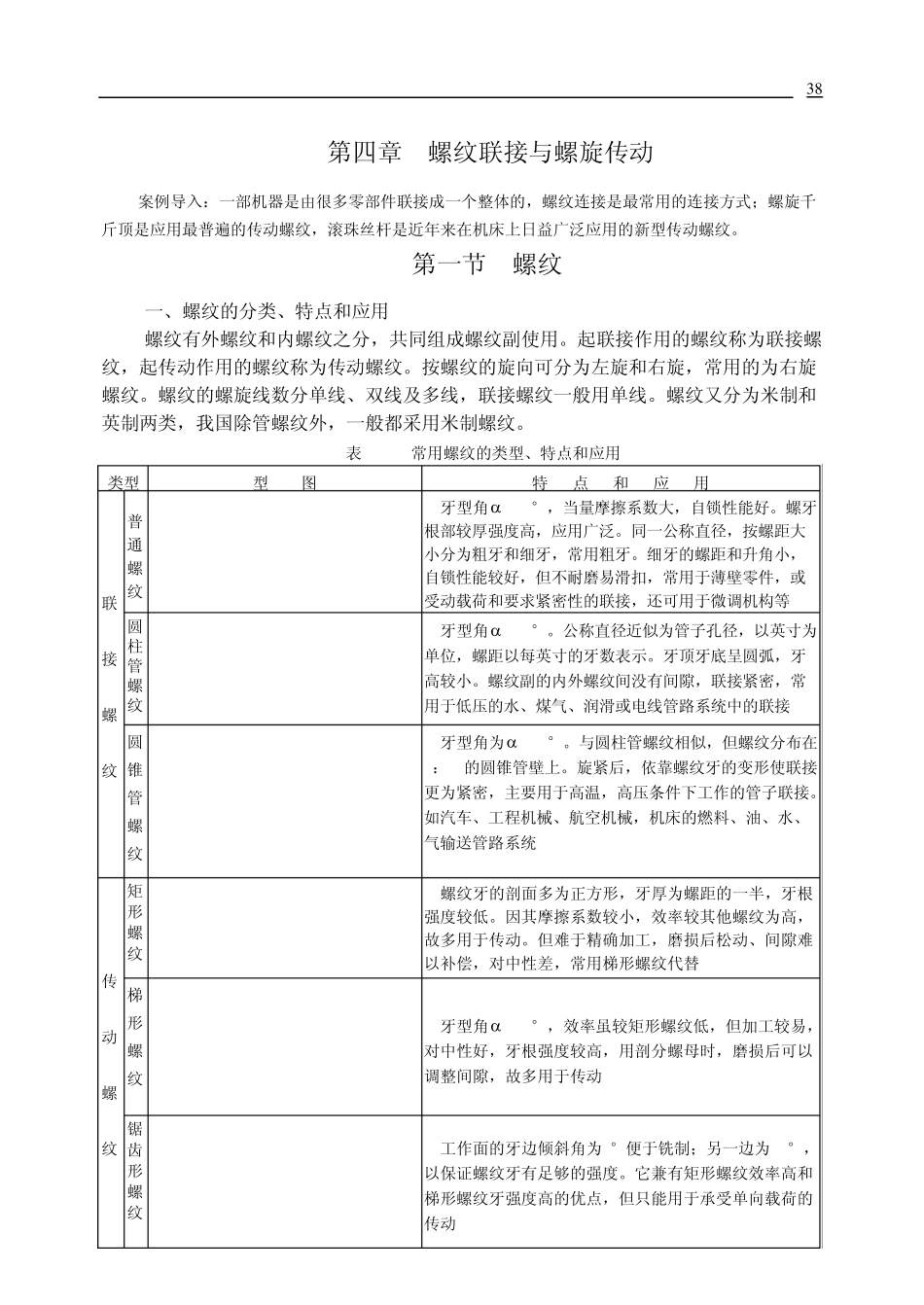

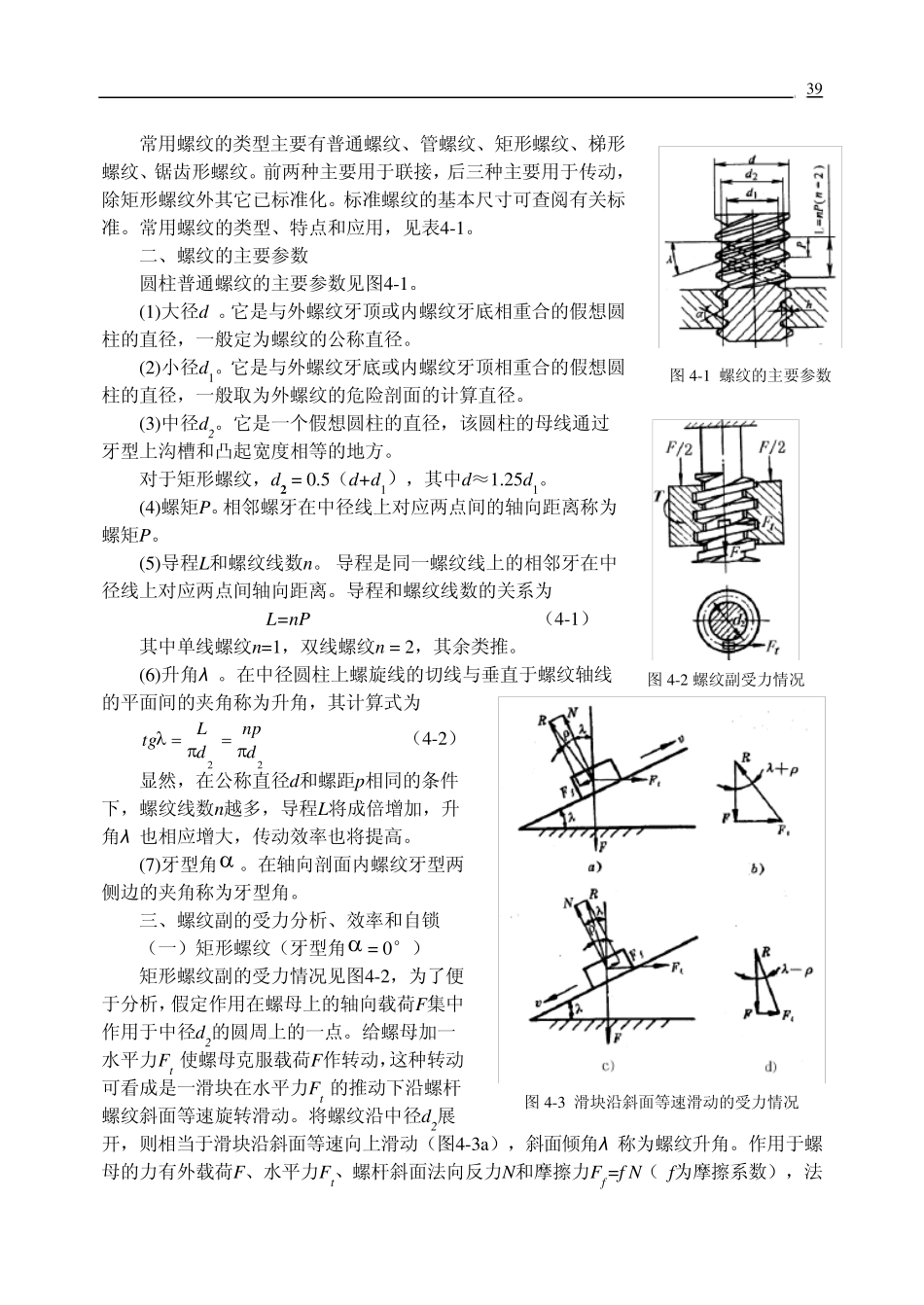

3 8 第四章 螺纹联接与螺旋传动 案例导入：一部机器是由很多零部件联接成一个整体的，螺纹连接是最常用的连接方式；螺旋千斤顶是应用最普遍的传动螺纹，滚珠丝杆是近年来在机床上日益广泛应用的新型传动螺纹。 第一节 螺纹 一、螺纹的分类、特点和应用 螺纹有外螺纹和内螺纹之分，共同组成螺纹副使用。起联接作用的螺纹称为联接螺纹，起传动作用的螺纹称为传动螺纹。按螺纹的旋向可分为左旋和右旋，常用的为右旋螺纹。螺纹的螺旋线数分单线、双线及多线，联接螺纹一般用单线。螺纹又分为米制和英制两类，我国除管螺纹外，一般都采用米制螺纹。 表4-1 常用螺纹的类型、特点和应用 类型 型 图 特 点 和 应 用 联 接 螺 纹 普 通 螺 纹 牙型角 =60°，当量摩擦系数大，自锁性能好。螺牙根部较厚强度高，应用广泛。同一公称直径，按螺距大小分为粗牙和细牙，常用粗牙。细牙的螺距和升角小，自锁性能较好，但不耐磨易滑扣，常用于薄壁零件，或受动载荷和要求紧密性的联接，还可用于微调机构等 圆 柱 管 螺 纹 牙型角 =55°。公称直径近似为管子孔径，以英寸为单位，螺距以每英寸的牙数表示。牙顶牙底呈圆弧，牙高较小。螺纹副的内外螺纹间没有间隙，联接紧密，常用于低压的水、煤气、润滑或电线管路系统中的联接 圆 锥 管 螺 纹 牙型角为 =55°。与圆柱管螺纹相似，但螺纹分布在1：16的圆锥管壁上。旋紧后，依靠螺纹牙的变形使联接更为紧密，主要用于高温，高压条件下工作的管子联接。如汽车、工程机械、航空机械，机床的燃料、油、水、气输送管路系统 传 动 螺 纹 矩 形 螺 纹 螺纹牙的剖面多为正方形，牙厚为螺距的一半，牙根强度较低。因其摩擦系数较小，效率较其他螺纹为高，故多用于传动。但难于精确加工，磨损后松动、间隙难以补偿，对中性差，常用梯形螺纹代替 梯 形 螺 纹 牙型角 =30°，效率虽较矩形螺纹低，但加工较易，对中性好，牙根强度较高，用剖分螺母时，磨损后可以调整间隙，故多用于传动 锯齿 形 螺 纹 工作面的牙边倾斜角为3°便于铣制；另一边为30°，以保证螺纹牙有足够的强度。它兼有矩形螺纹效率高和梯形螺纹牙强度高的优点，但只能用于承受单向载荷的传动 39 常用螺纹的类型主要有普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹。前两种主要用于联接，后三种主要用于传动，除矩形螺纹外其它已标准化。标准螺纹的基本尺寸可查阅有关标准。常用螺纹...
