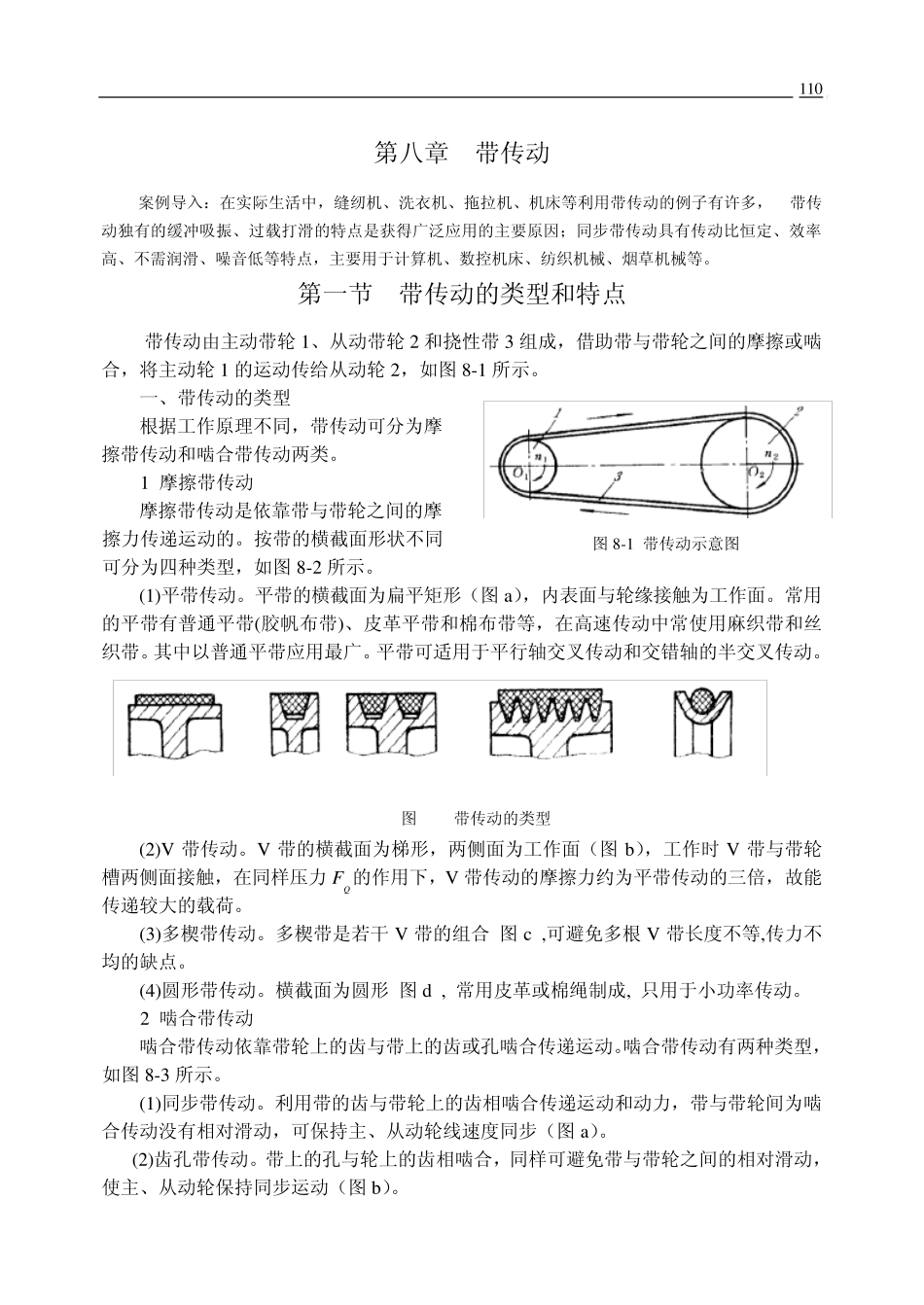

110 第八章 带传动 案例导入：在实际生活中，缝纫机、洗衣机、拖拉机、机床等利用带传动的例子有许多，V带传动独有的缓冲吸振、过载打滑的特点是获得广泛应用的主要原因；同步带传动具有传动比恒定、效率高、不需润滑、噪音低等特点，主要用于计算机、数控机床、纺织机械、烟草机械等。 第一节 带传动的类型和特点 带传动由主动带轮 1、从动带轮 2 和挠性带3 组成，借助带与带轮之间的摩擦或啮合，将主动轮 1 的运动传给从动轮 2，如图 8-1 所示。 一、带传动的类型 根据工作原理不同，带传动可分为摩擦带传动和啮合带传动两类。 1.摩擦带传动 摩擦带传动是依靠带与带轮之间的摩擦力传递运动的。按带的横截面形状不同可分为四种类型，如图 8-2 所示。 (1)平带传动。平带的横截面为扁平矩形（图 a），内表面与轮缘接触为工作面。常用的平带有普通平带(胶帆布带)、皮革平带和棉布带等，在高速传动中常使用麻织带和丝织带。其中以普通平带应用最广。平带可适用于平行轴交叉传动和交错轴的半交叉传动。 (2)V 带传动。V 带的横截面为梯形，两侧面为工作面（图 b），工作时 V 带与带轮槽两侧面接触，在同样压力 FQ 的作用下，V 带传动的摩擦力约为平带传动的三倍，故能传递较大的载荷。 (3)多楔带传动。多楔带是若干 V 带的组合(图 c),可避免多根 V 带长度不等,传力不均的缺点。 (4)圆形带传动。横截面为圆形(图 d), 常用皮革或棉绳制成, 只用于小功率传动。 2.啮合带传动 啮合带传动依靠带轮上的齿与带上的齿或孔啮合传递运动。啮合带传动有两种类型，如图 8-3 所示。 (1)同步带传动。利用带的齿与带轮上的齿相啮合传递运动和动力，带与带轮间为啮合传动没有相对滑动，可保持主、从动轮线速度同步（图 a）。 (2)齿孔带传动。带上的孔与轮上的齿相啮合，同样可避免带与带轮之间的相对滑动，使主、从动轮保持同步运动（图 b）。 图 8-1 带传动示意图 a) b) c) d) 图 8-2 带传动的类型 111 二、带传动的特点 摩擦带传动具有以下特点： (1)结构简单，适宜用于两轴中心距较大的场合。 (2)胶带富有弹性，能缓冲吸振，传动平稳无噪声。 (3)过载时可产生打滑、能防止薄弱零件的损坏，起安全保护作用。但不能保持准确的传动比。 (4)传动带需张紧在带轮上，对轴和轴承的压力较大。 (5)外廓尺寸大,传动效率低(一般0.94~ 0.96)。 根据上述特点，带传动多用于①中、小功率传动（通常不大于100...
