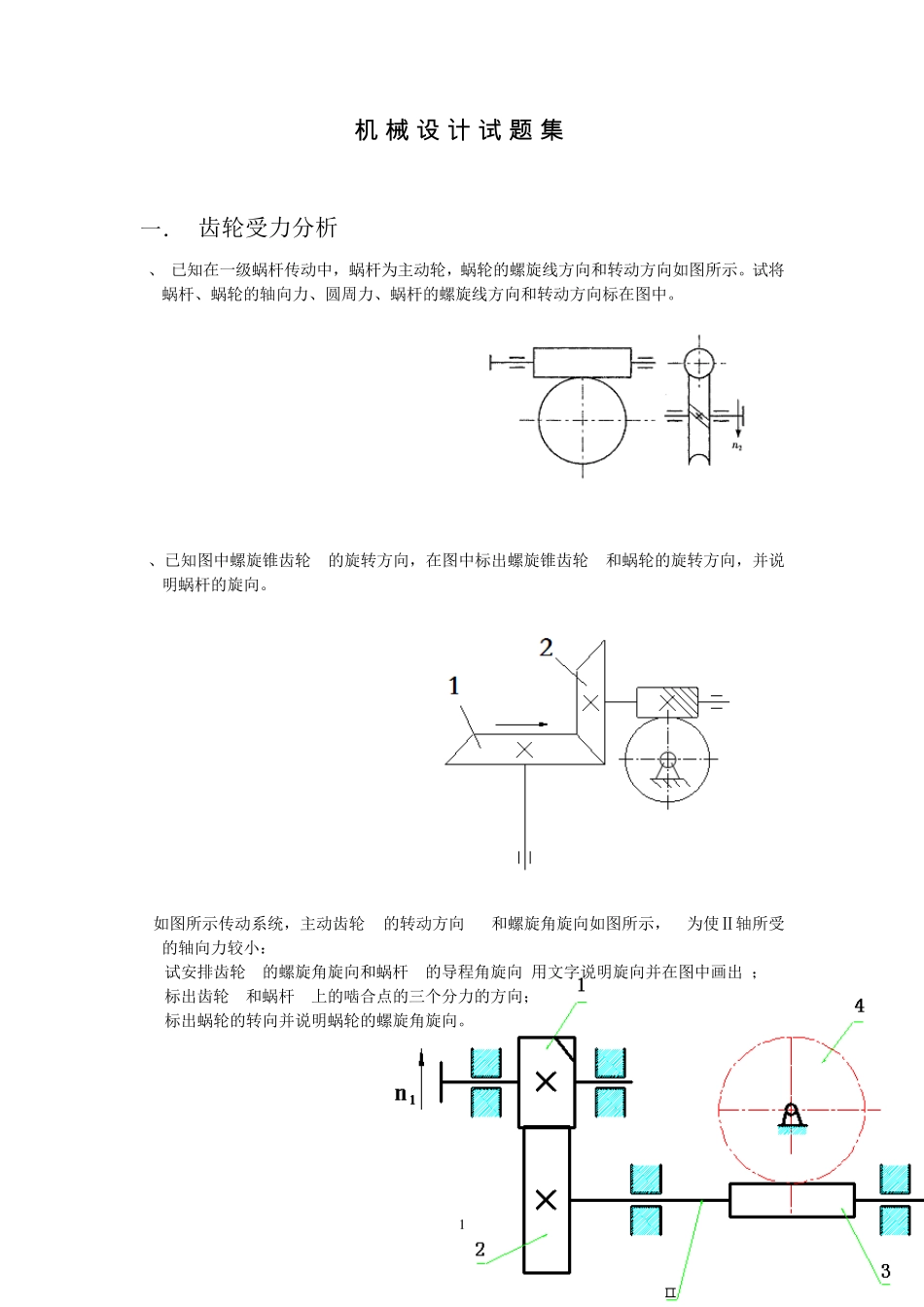

1 机 械 设 计 试 题 集 一． 齿轮受力分析 1、.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。 2、已知图中螺旋锥齿轮1的旋转方向，在图中标出螺旋锥齿轮2和蜗轮的旋转方向，并说明蜗杆的旋向。 3如图所示传动系统，主动齿轮1的转动方向n1和螺旋角旋向如图所示， 为使Ⅱ轴所受的轴向力较小： (1)试安排齿轮2的螺旋角旋向和蜗杆3的导程角旋向(用文字说明旋向并在图中画出)； (2)标出齿轮2和蜗杆3上的啮合点的三个分力的方向； (3)标出蜗轮的转向并说明蜗轮的螺旋角旋向。 2 答案如下： 4.已知在一对斜齿圆柱齿轮传动中，2轮为从动轮，其螺旋线方向为左旋，圆周力Ft2方向如图所示。试确定主动轮1的螺旋线方向、轴向力Fa1的方向，并在图上标出。（10分） 5图示为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动，动力由轴Ⅰ输入，轴Ⅲ输出，轴Ⅲ的转向如图所示。 试分析： （1）在图中画出各轮的转向； （2）为使中间轴Ⅱ所受轴向力可以抵消一部分，确定斜齿轮3、4的螺旋方向； （3）画出圆锥齿轮2和斜齿轮3所受各分力的方向。（10分） 3 6已知在某一级蜗杆传动中，蜗杆为主动轮，转动方向如题31图所示，蜗轮的螺旋线方向为左旋。试将两轮的轴向力Fa1、Fa2，圆周力Ft1、Ft2，蜗杆的螺旋线方向和蜗轮的转动方向标在图中。 7图示一蜗杆传动，已知主动蜗杆1的旋向和转向如图所示。试确定： (1)从动蜗轮2的转向和旋向，并在图上表示； (2)在图中标出蜗轮和蜗杆所受各分力(径向力Fr、圆周力Ft和轴向力Fa)的方向。 4 8 9如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。 1）小圆柱齿轮主动时，画出蜗轮的旋转方向及其各分力方向。 2）从轴承和轴受力情况分析，这样设计斜齿轮和蜗杆的螺旋方向是否合理？为什么？ 3）按图示方案设计完成后，如果误将蜗杆减速器放在高速级，而负载功率及转速均不变，分析可能会出现什么问题？ 10图示为蜗杆一圆锥齿轮传动，已知输出轴III的转向nIII，为使中间轴II上的轴向力相互抵消一部分，试决定：（15分） （1）蜗杆、蜗轮的轮齿的螺旋线方向（蜗轮的标于图中）。 （2）蜗杆的转向nI。 （3）II轴上蜗轮和圆锥齿轮在啮合点所受各力的方向 1 —电动机 2 、4 —联轴器 3 —斜齿圆柱齿轮减速器 5 —蜗杆减速器 5 11所示的啮合传动，试在图中画出主动轮与从动轮...
