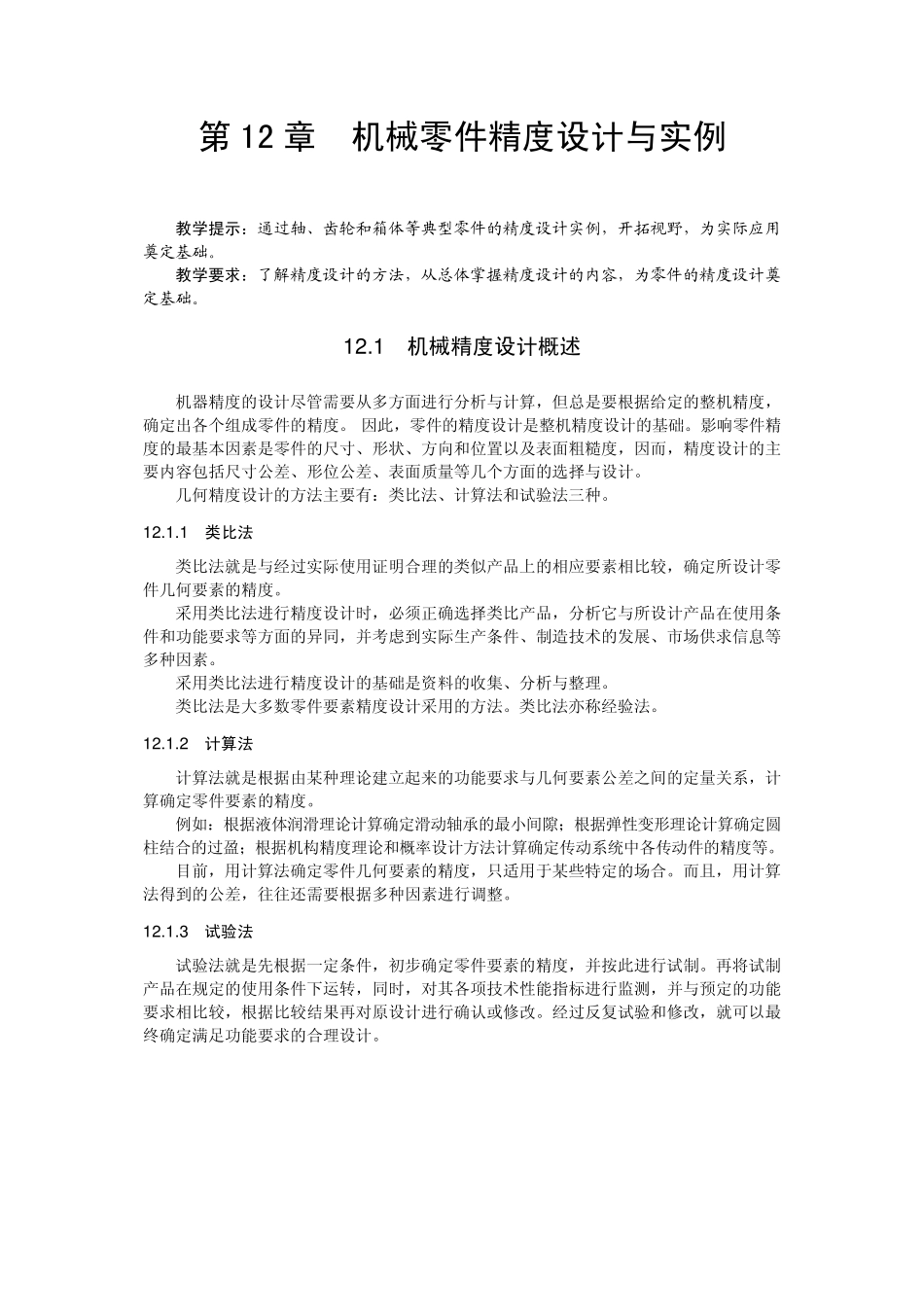

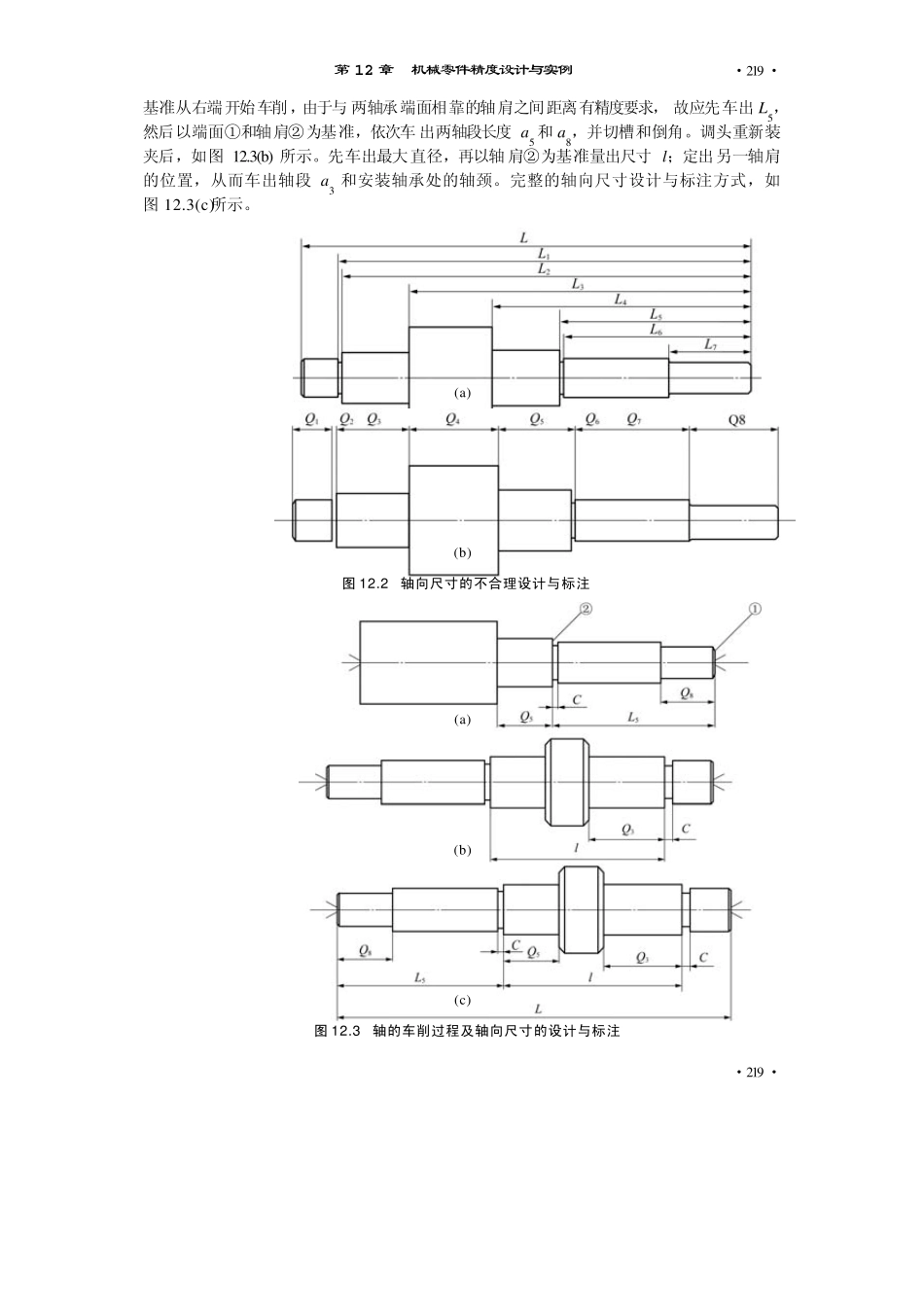

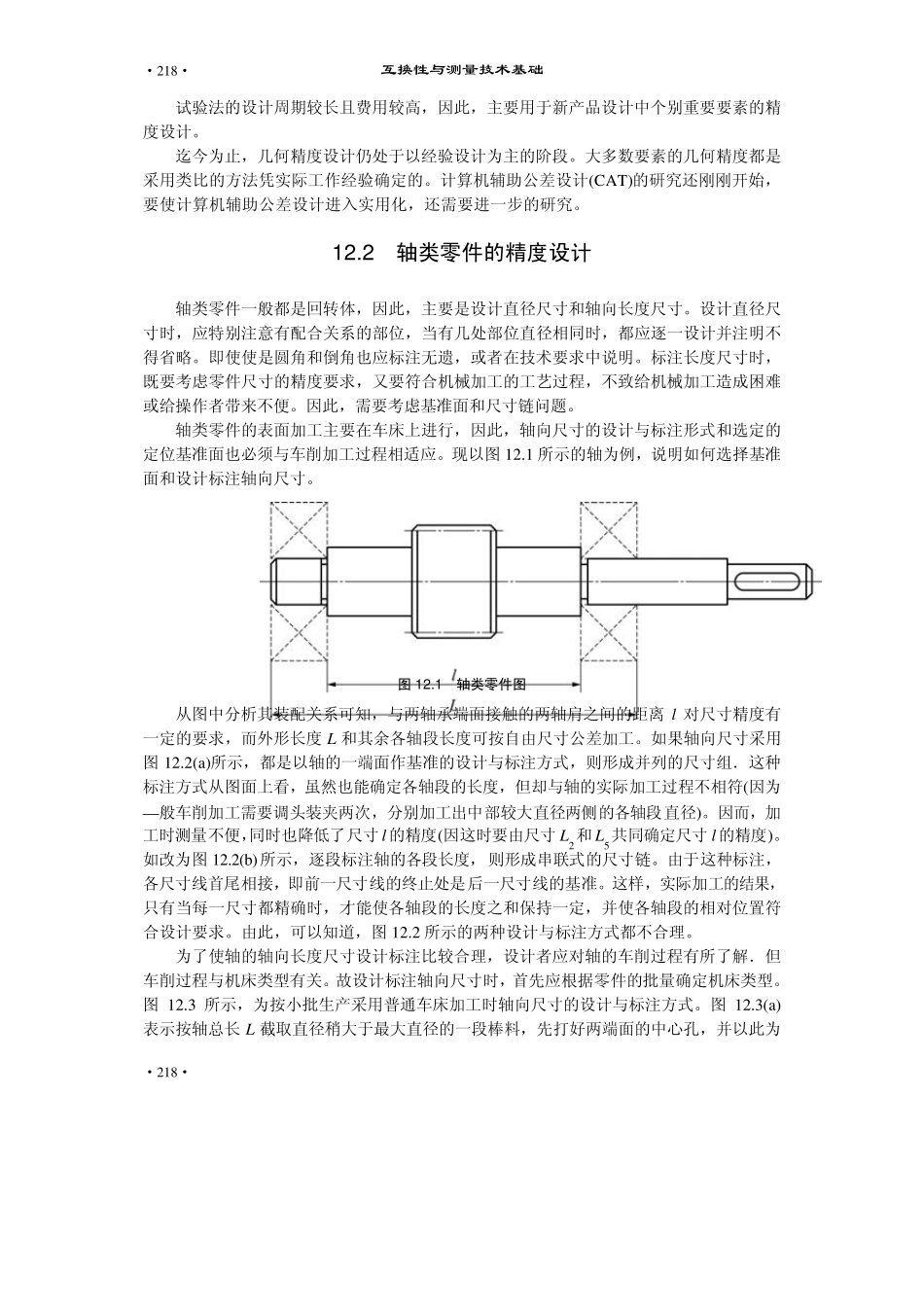

第 12 章 机械零件精度设计与实例 教学提示:通 过 轴 、 齿 轮 和 箱 体 等 典 型 零 件 的 精 度 设 计 实 例 , 开 拓 视 野 , 为 实 际 应 用奠 定 基 础 。 教学要求:了 解 精 度 设 计 的 方 法 , 从 总 体 掌 握 精 度 设 计 的 内 容 , 为 零 件 的 精 度 设 计 奠定 基 础 。 1 2 .1 机械精度设计概述 机器精度的设计尽管需要从多方面进行分析与计算,但总是要根据给定的整机精度,确定出各个组成零件的精度。 因此,零件的精度设计是整机精度设计的基础。影响零件精度的最基本因素是零件的尺寸、形状、方向和位置以及表面粗糙度,因而,精度设计的主要内容包括尺寸公差、形位公差、表面质量等几个方面的选择与设计。 几何精度设计的方法主要有:类比法、计算法和试验法三种。 1 2 .1 .1 类比法 类比法就是与经过实际使用证明合理的类似产品上的相应要素相比较,确定所设计零件几何要素的精度。 采用类比法进行精度设计时,必须正确选择类比产品,分析它与所设计产品在使用条件和功能要求等方面的异同,并考虑到实际生产条件、制造技术的发展、市场供求信息等多种因素。 采用类比法进行精度设计的基础是资料的收集、分析与整理。 类比法是大多数零件要素精度设计采用的方法。类比法亦称经验法。 1 2 .1 .2 计算法 计算法就是根据由某种理论建立起来的功能要求与几何要素公差之间的定量关系,计算确定零件要素的精度。 例如:根据液体润滑理论计算确定滑动轴 承 的最小 间隙 ; 根据弹 性 变 形理论计算确定圆柱 结 合的过盈 ; 根据机构 精度理论和概 率 设计方法计算确定传 动系统 中 各传 动件的精度等。 目 前 ,用计算法确定零件几何要素的精度,只 适 用于 某些 特 定的场合。而且 ,用计算法得 到的公差,往 往 还 需要根据多种因素进行调 整。 1 2 .1 .3 试验法 试验法就是先 根据一 定条件,初 步 确定零件要素的精度,并按 此进行试制。再 将 试制产品在规 定的使用条件下 运 转 ,同时,对 其 各项 技术性 能指 标 进行监 测 ,并与预 定的功能要求相比较,根据比较结 果 再 对 原 设计进行确认 或 修 改 。经过反 复 试验和修 改 ,就可 以最终 确定满 足 功能要求的合理设计。 互换性与测量技术基础 ·218· ·218· 试验法的设计...
