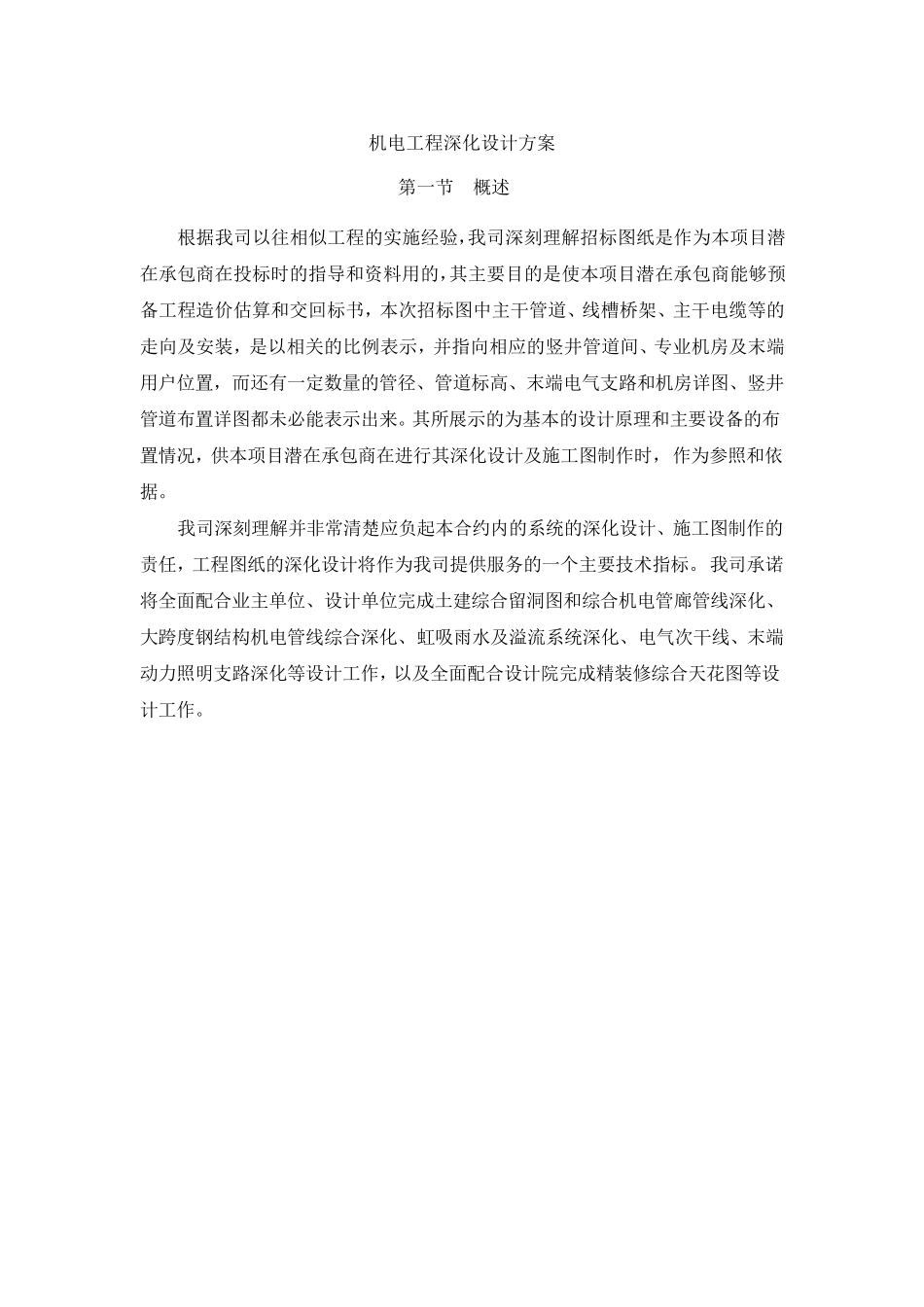

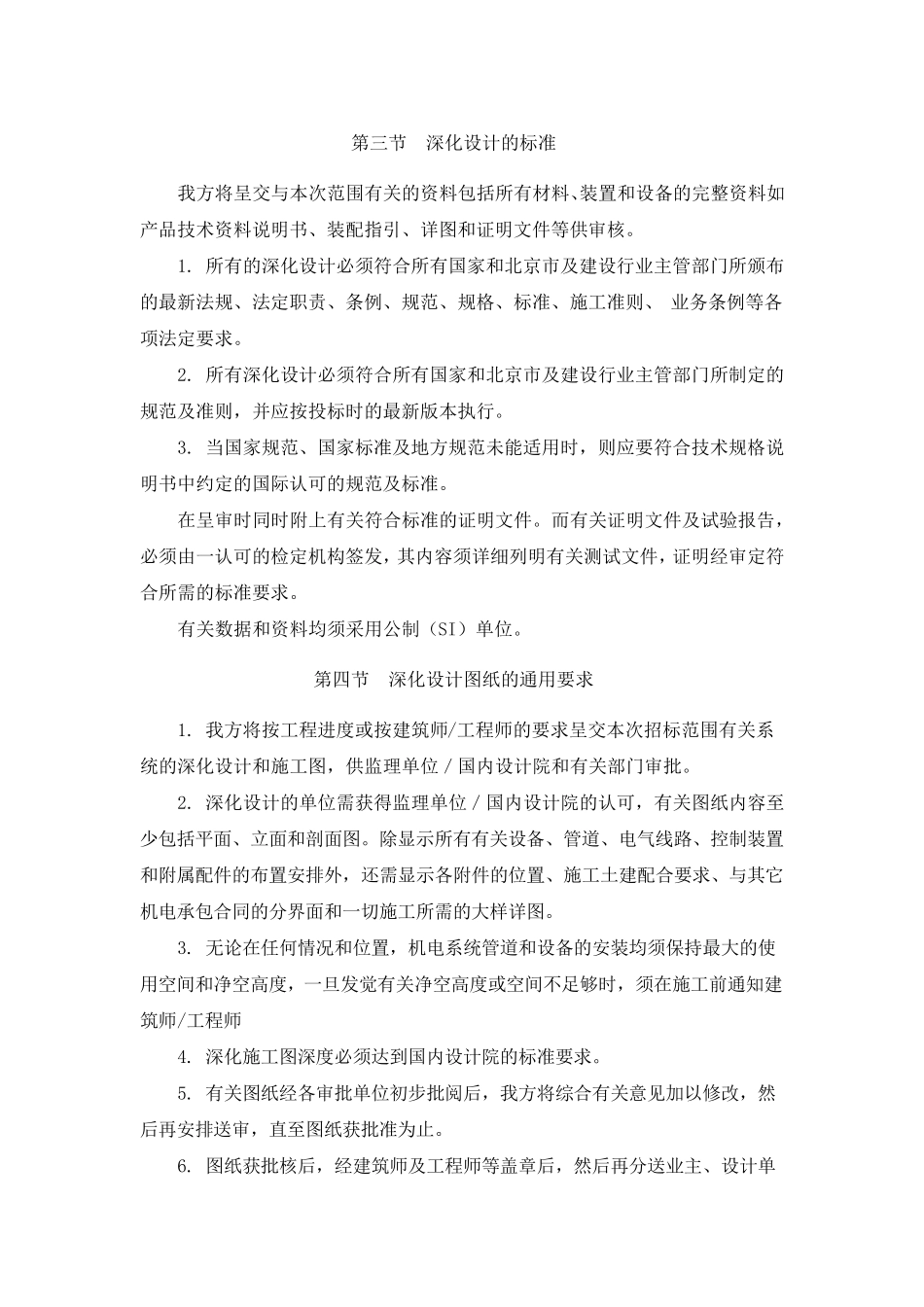

机电工程深化设计方案 第一节 概述 根据我司以往相似工程的实施经验,我司深刻理解招标图纸是作为本项目潜在承包商在投标时的指导和资料用的,其主要目的是使本项目潜在承包商能够预备工程造价估算和交回标书,本次招标图中主干管道、线槽桥架、主干电缆等的走向及安装,是以相关的比例表示,并指向相应的竖井管道间、专业机房及末端用户位置,而还有一定数量的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图都未必能表示出来。其所展示的为基本的设计原理和主要设备的布置情况,供本项目潜在承包商在进行其深化设计及施工图制作时,作为参照和依据。 我司深刻理解并非常清楚应负起本合约内的系统的深化设计、施工图制作的责任,工程图纸的深化设计将作为我司提供服务的一个主要技术指标。我司承诺将全面配 合业主单 位、设计单 位完 成 土 建 综 合留 洞 图和综 合机电管廊 管线深化、大 跨 度 钢 结 构 机电管线综 合深化、虹 吸 雨 水 及溢 流 系统深化、电气次干线、末端动 力 照明 支路深化等设计工作,以及全面配 合设计院 完 成 精 装修 综 合天 花 图等设计工作。 第二节 深化设计的流程 内部专业深化设计相关专业深化设计调整设计及参数专业负责人审核设计负责人审核施工负责人审核符合要求专业交叉审核复核参数和数据符合设计符合要求下发经过审批的CSD综合管线图设计负责人审核修改设计精装修设计图纸符合要求顾问公司审批符合要求修改设计修改设计发放深化设计图纸进行设计交底符合要求施工调整设计变更设计调整设计调整竣工图纸内部审核顾问公司审批修改完善修改完善报送竣工图纸符合要求经过审批的各专业系统初步设计第三节 深化设计的标准 我方将呈交与本次范围有关的资料包括所有材料、装置和设备的完整资料如产品技术资料说明书、装配指引、详图和证明文件等供审核。 1. 所有的深化设计必须符合所有国家和北京市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、 业务条例等各项法定要求。 2. 所有深化设计必须符合所有国家和北京市及建设行业主管部门所制定的规范及准则,并应按投标时的最新版本执行。 3. 当国家规范、国家标准及地方规范未能适用时,则应要符合技术规格说明书中约定的国际认可的规范及标准。 在呈审时同时附上有关符合标准的证明文件。而有关证明文件及试验报告,必须由一认可的检定机构签发,其内容须详...
