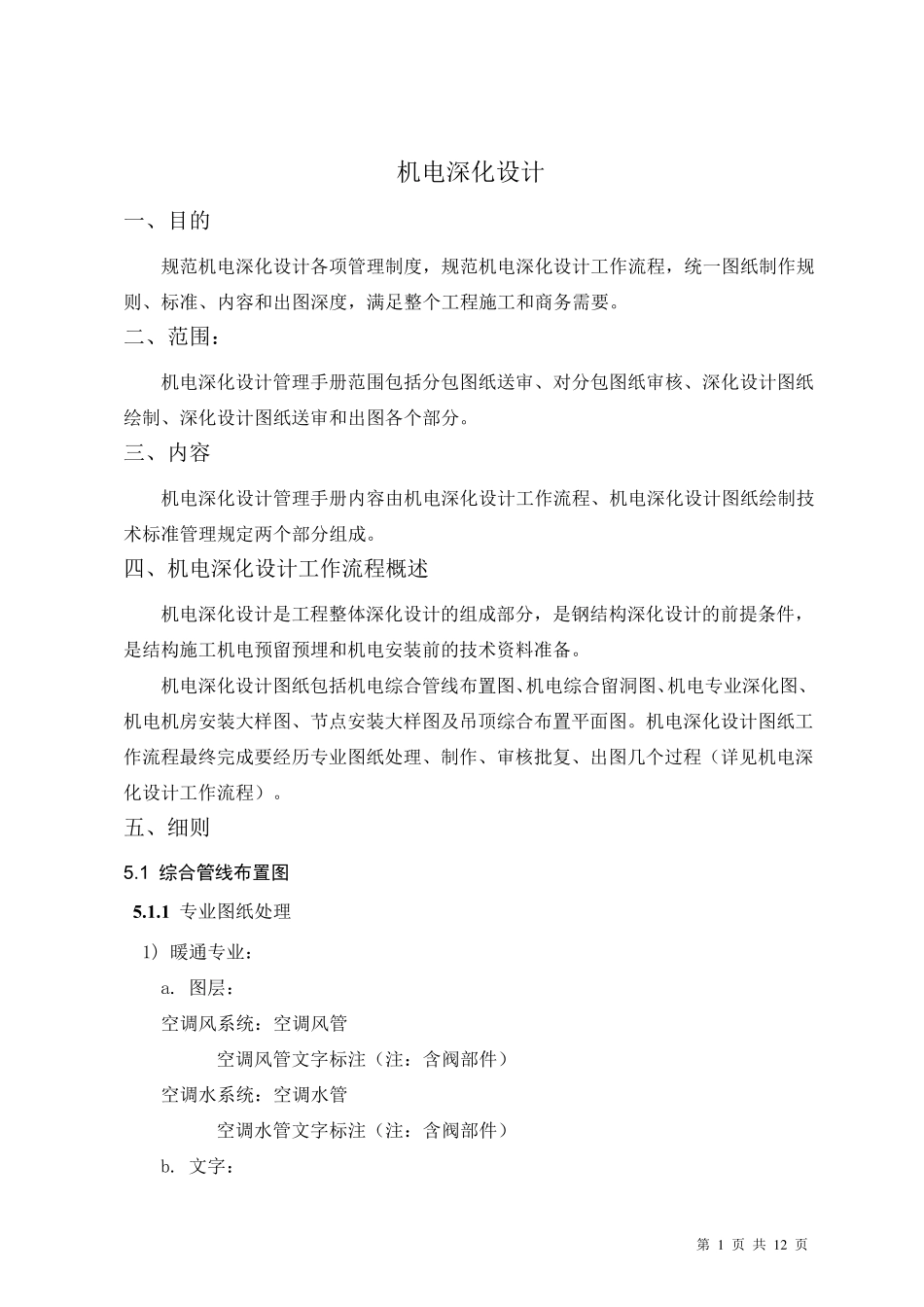

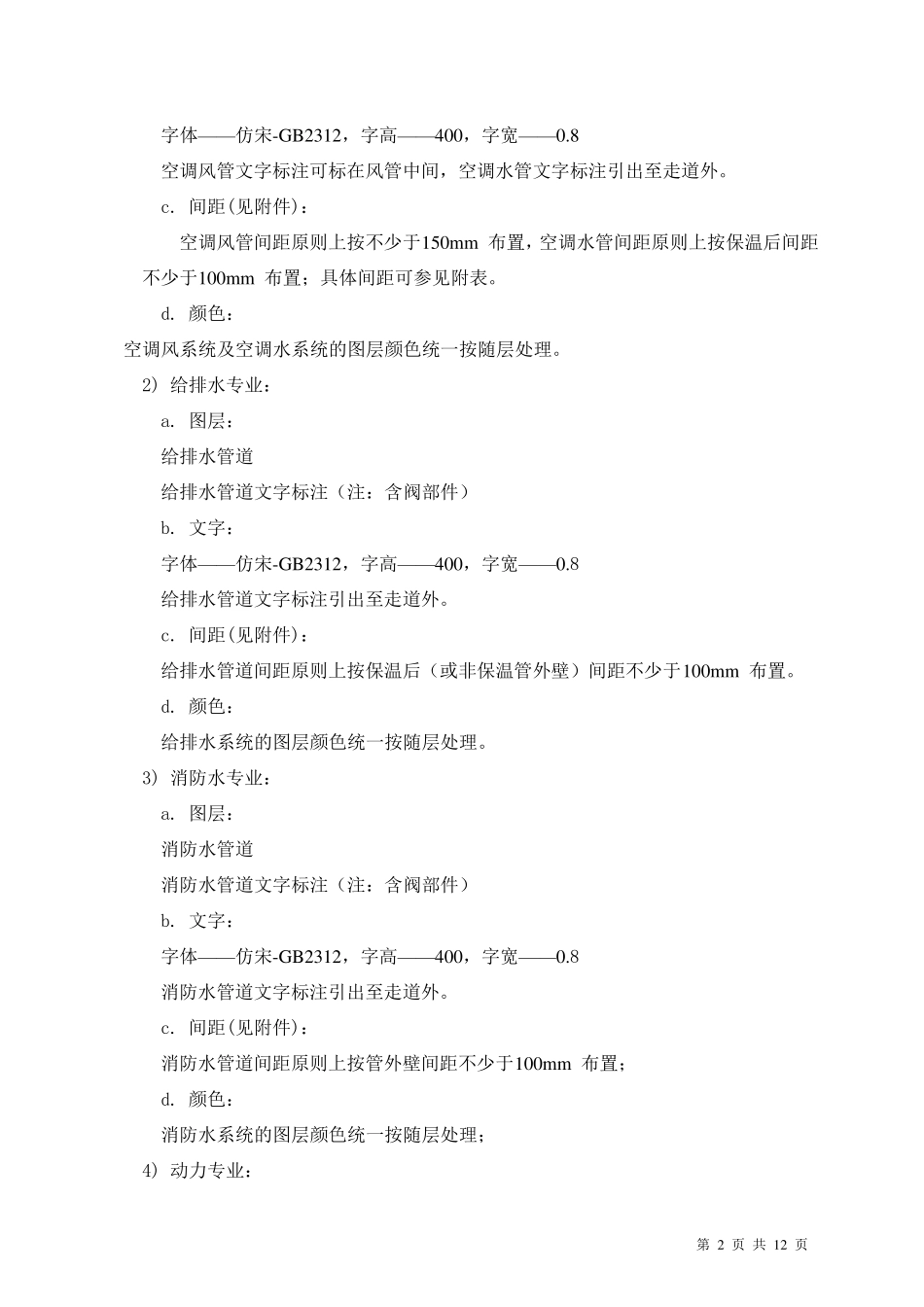

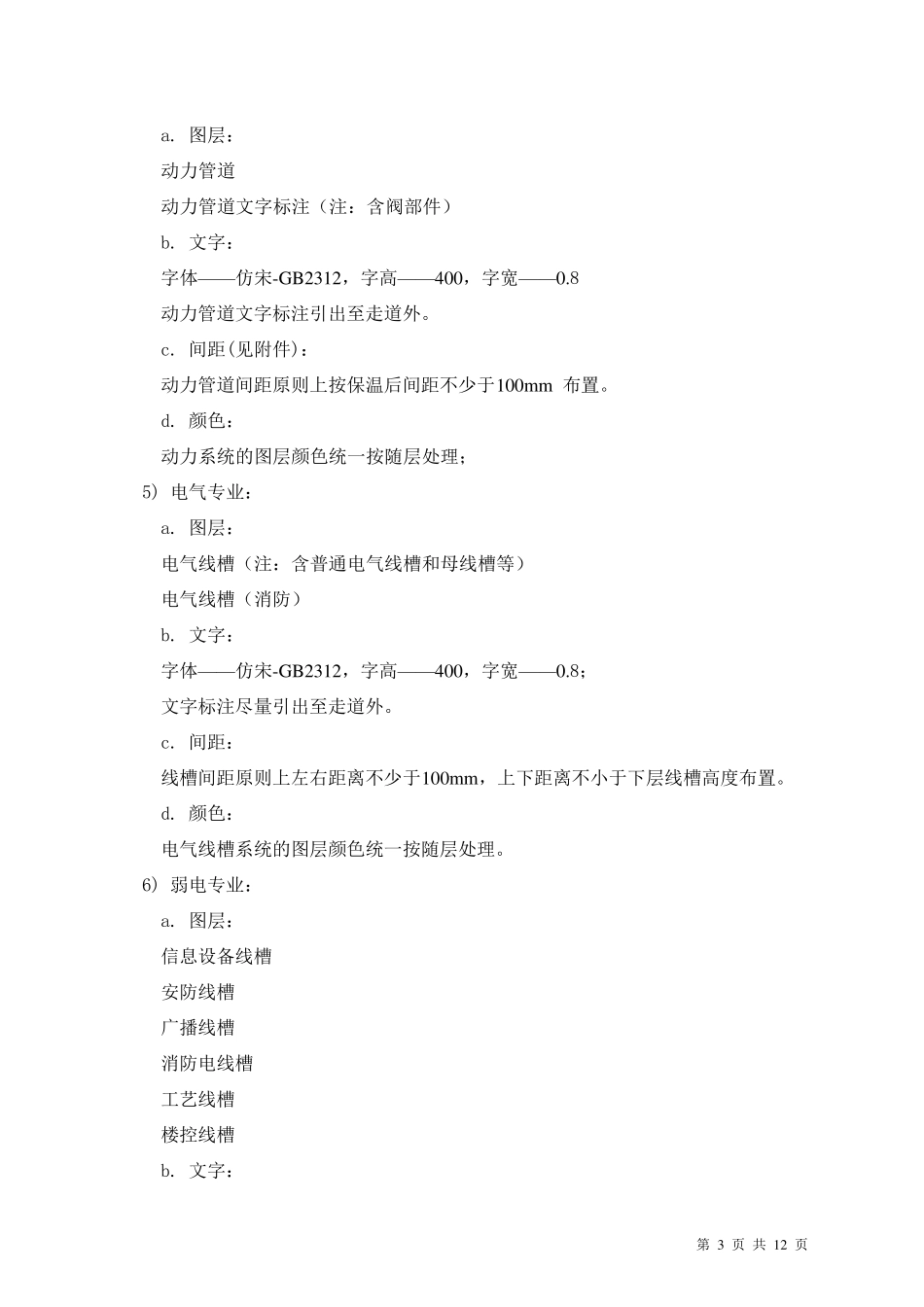

第 1 页 共 1 2 页 机电深化设计 一、目的 规范机电深化设计各项管理制度，规范机电深化设计工作流程，统一图纸制作规则、标准、内容和出图深度，满足整个工程施工和商务需要。 二、范围： 机电深化设计管理手册范围包括分包图纸送审、对分包图纸审核、深化设计图纸绘制、深化设计图纸送审和出图各个部分。 三、内容 机电深化设计管理手册内容由机电深化设计工作流程、机电深化设计图纸绘制技术标准管理规定两个部分组成。 四、机电深化设计工作流程概述 机电深化设计是工程整体深化设计的组成部分，是钢结构深化设计的前提条件，是结构施工机电预留预埋和机电安装前的技术资料准备。 机电深化设计图纸包括机电综合管线布置图、机电综合留洞图、机电专业深化图、机电机房安装大样图、节点安装大样图及吊顶综合布置平面图。机电深化设计图纸工作流程最终完成要经历专业图纸处理、制作、审核批复、出图几个过程（详见机电深化设计工作流程）。 五、细则 5.1 综合管线布置图 5.1.1 专业图纸处理 1) 暖通专业： a. 图层： 空调风系统：空调风管 空调风管文字标注（注：含阀部件） 空调水系统：空调水管 空调水管文字标注（注：含阀部件） b. 文字： 第 2 页 共 12 页 字体——仿宋-GB2312，字高——400，字宽——0.8 空调风管文字标注可标在风管中间，空调水管文字标注引出至走道外。 c. 间距(见附件)： 空调风管间距原则上按不少于150mm 布置，空调水管间距原则上按保温后间距不少于100mm 布置；具体间距可参见附表。 d. 颜色： 空调风系统及空调水系统的图层颜色统一按随层处理。 2) 给排水专业： a. 图层： 给排水管道 给排水管道文字标注（注：含阀部件） b. 文字： 字体——仿宋-GB2312，字高——400，字宽——0.8 给排水管道文字标注引出至走道外。 c. 间距(见附件)： 给排水管道间距原则上按保温后（或非保温管外壁）间距不少于100mm 布置。 d. 颜色： 给排水系统的图层颜色统一按随层处理。 3) 消防水专业： a. 图层： 消防水管道 消防水管道文字标注（注：含阀部件） b. 文字： 字体——仿宋-GB2312，字高——400，字宽——0.8 消防水管道文字标注引出至走道外。 c. 间距(见附件)： 消防水管道间距原则上按管外壁间距不少于100mm 布置； d. 颜色： 消防水系统的图层颜色统一按随层处理； 4) 动力专业： 第 3 页 共 12 页 a. 图层： 动力管道 ...
