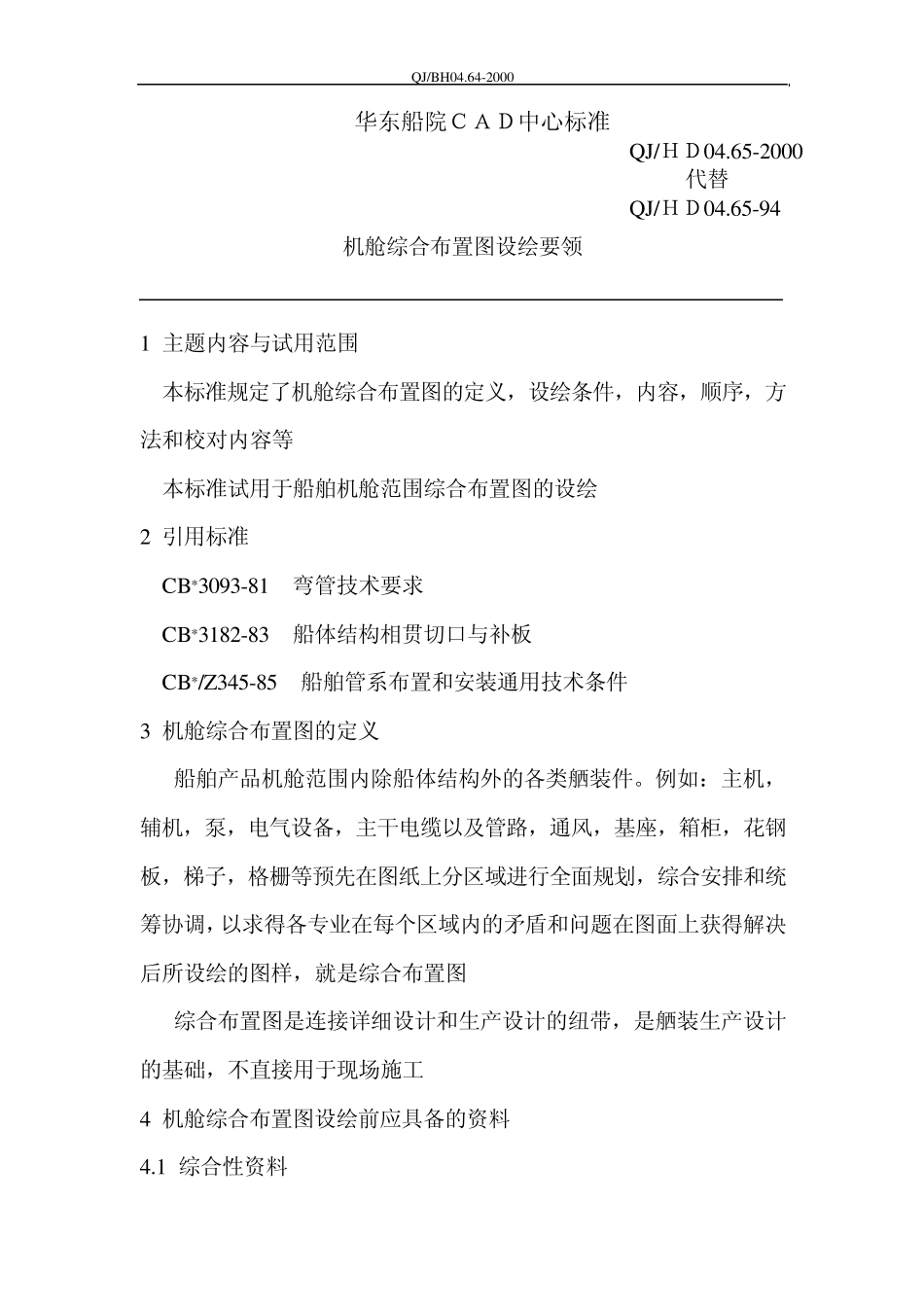

机舱综合布置图设绘要领_第1页
1/15

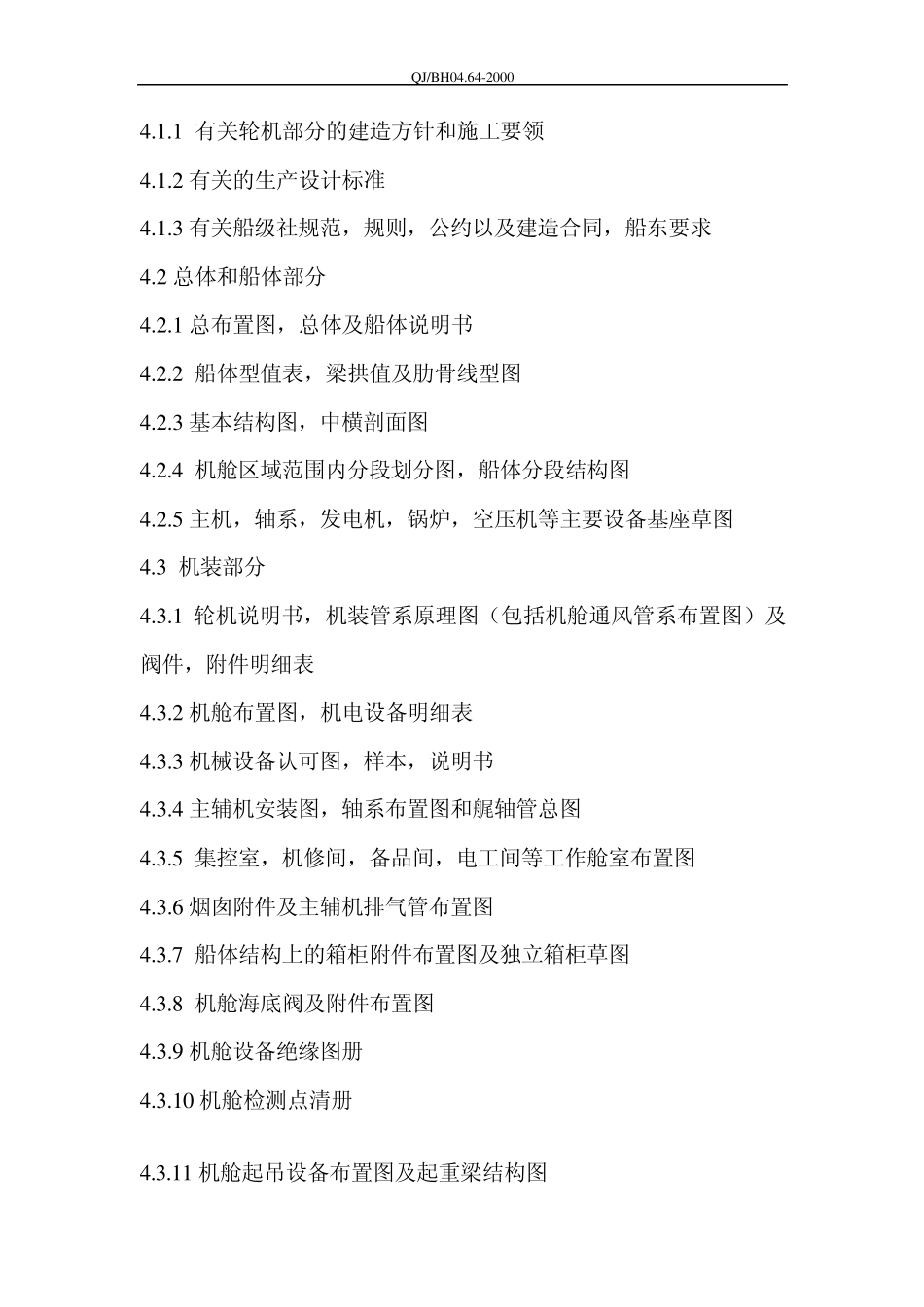

机舱综合布置图设绘要领_第2页
2/15

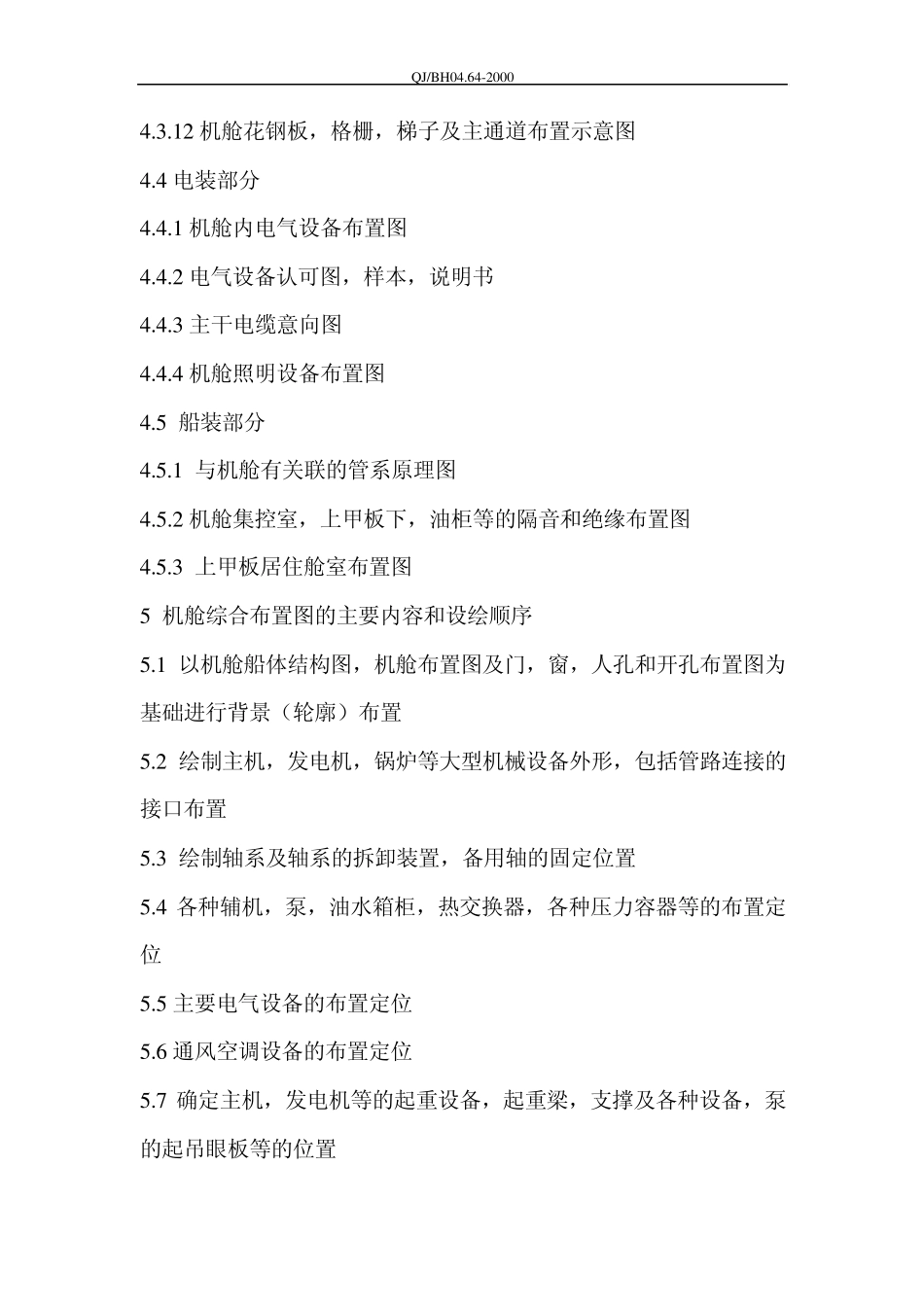

机舱综合布置图设绘要领_第3页
3/15
QJ/BH04.64-2000 华东船院CAD中心标准 QJ/HD04.65-2000 代替 QJ/HD04.65-94 机舱综合布置图设绘要领 1 主题内容与试用范围 本标准规定了机舱综合布置图的定义,设绘条件,内容,顺序,方法和校对内容等 本标准试用于船舶机舱范围综合布置图的设绘 2 引用标准 CB*3093-81 弯管技术要求 CB*3182-83 船体结构相贯切口与补板 CB*/Z345-85 船舶管系布置和安装通用技术条件 3 机舱综合布置图的定义 船舶产品机舱范围内除船体结构外的各类舾装件。例如:主机,辅机,泵,电气设备,主干电缆以及管路,通风,基座,箱柜,花钢板,梯子,格栅等预先在图纸上分区域进行全面规划,综合安排和统筹协调,以求得各专业在每个区域内的矛盾和问题在图面上获得解决后所设绘的图样,就是综合布置图 综合布置图是连接详细设计和生产设计的纽带,是舾装生产设计的基础,不直接用于现场施工 4 机舱综合布置图设绘前应具备的资料 4.1 综合性资料 Q J/BH04.64-2000 4.1.1 有关轮机部分的建造方针和施工要领 4.1.2 有关的生产设计标准 4.1.3 有关船级社规范,规则,公约以及建造合同,船东要求 4.2 总体和船体部分 4.2.1 总布置图,总体及船体说明书 4.2.2 船体型值表,梁拱值及肋骨线型图 4.2.3 基本结构图,中横剖面图 4.2.4 机舱区域范围内分段划分图,船体分段结构图 4.2.5 主机,轴系,发电机,锅炉,空压机等主要设备基座草图 4.3 机装部分 4.3.1 轮机说明书,机装管系原理图(包括机舱通风管系布置图)及阀件,附件明细表 4.3.2 机舱布置图,机电设备明细表 4.3.3 机械设备认可图,样本,说明书 4.3.4 主辅机安装图,轴系布置图和艉轴管总图 4.3.5 集控室,机修间,备品间,电工间等工作舱室布置图 4.3.6 烟囱附件及主辅机排气管布置图 4.3.7 船体结构上的箱柜附件布置图及独立箱柜草图 4.3.8 机舱海底阀及附件布置图 4.3.9 机舱设备绝缘图册 4.3.10 机舱检测点清册 4.3.11 机舱起吊设备布置图及起重梁结构图 Q J/BH04.64-2000 4.3.12 机舱花钢板,格栅,梯子及主通道布置示意图 4.4 电装部分 4.4.1 机舱内电气设备布置图 4.4.2 电气设备认可图,样本,说明书 4.4.3 主干电缆意向图 4.4.4 机舱照明设备布置图 4.5 船装部分 4.5.1 与机舱有关联的管系原理图 4.5.2 机舱集控室,上甲板下,油柜等的隔音和绝缘布置图 4.5.3 上甲板居住舱室布置图 5 机舱综合布置...
