机顶盒刷机教程

机顶盒刷机教程_第1页
1/15
机顶盒刷机教程_第2页
2/15
机顶盒刷机教程_第3页
3/15

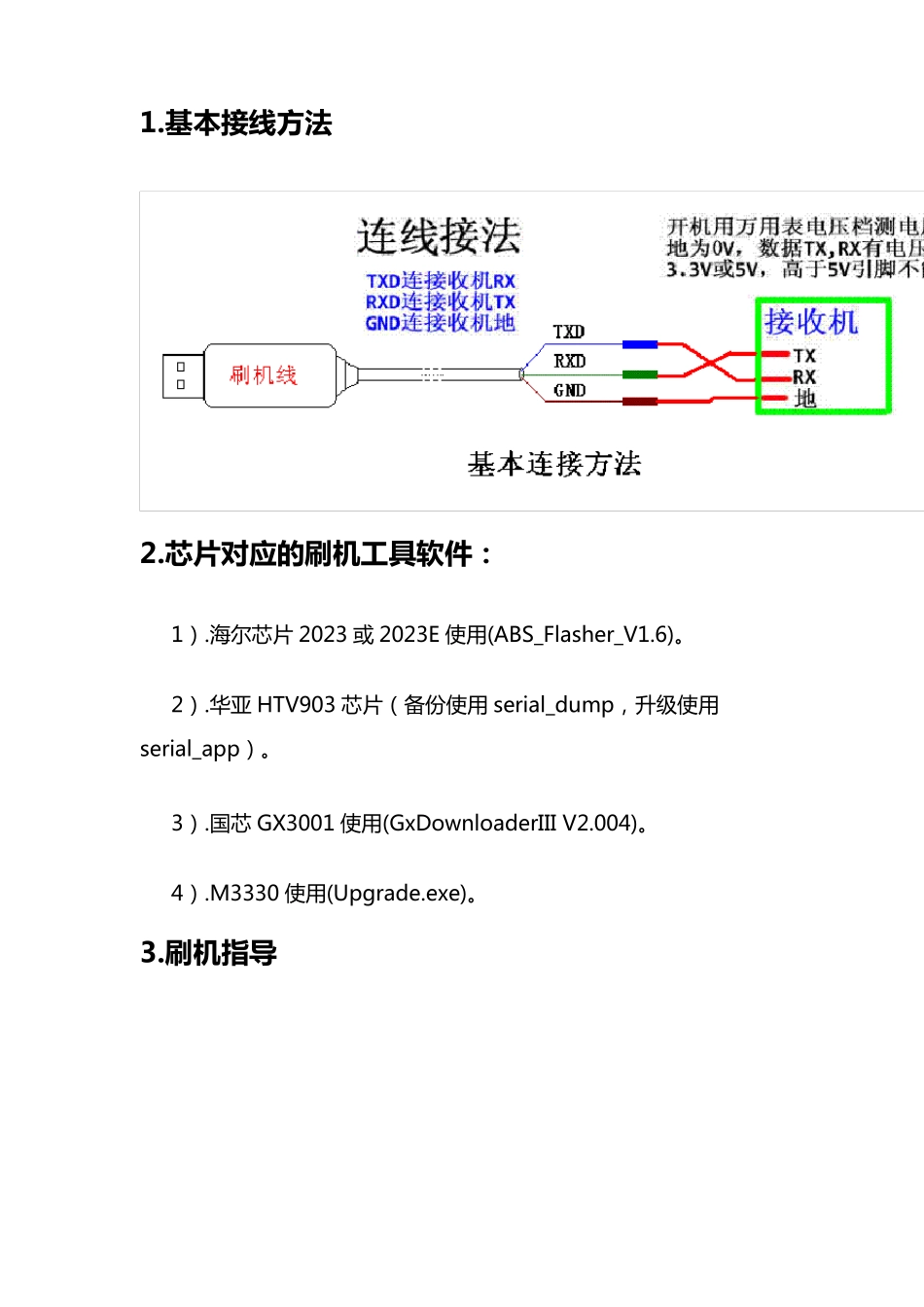

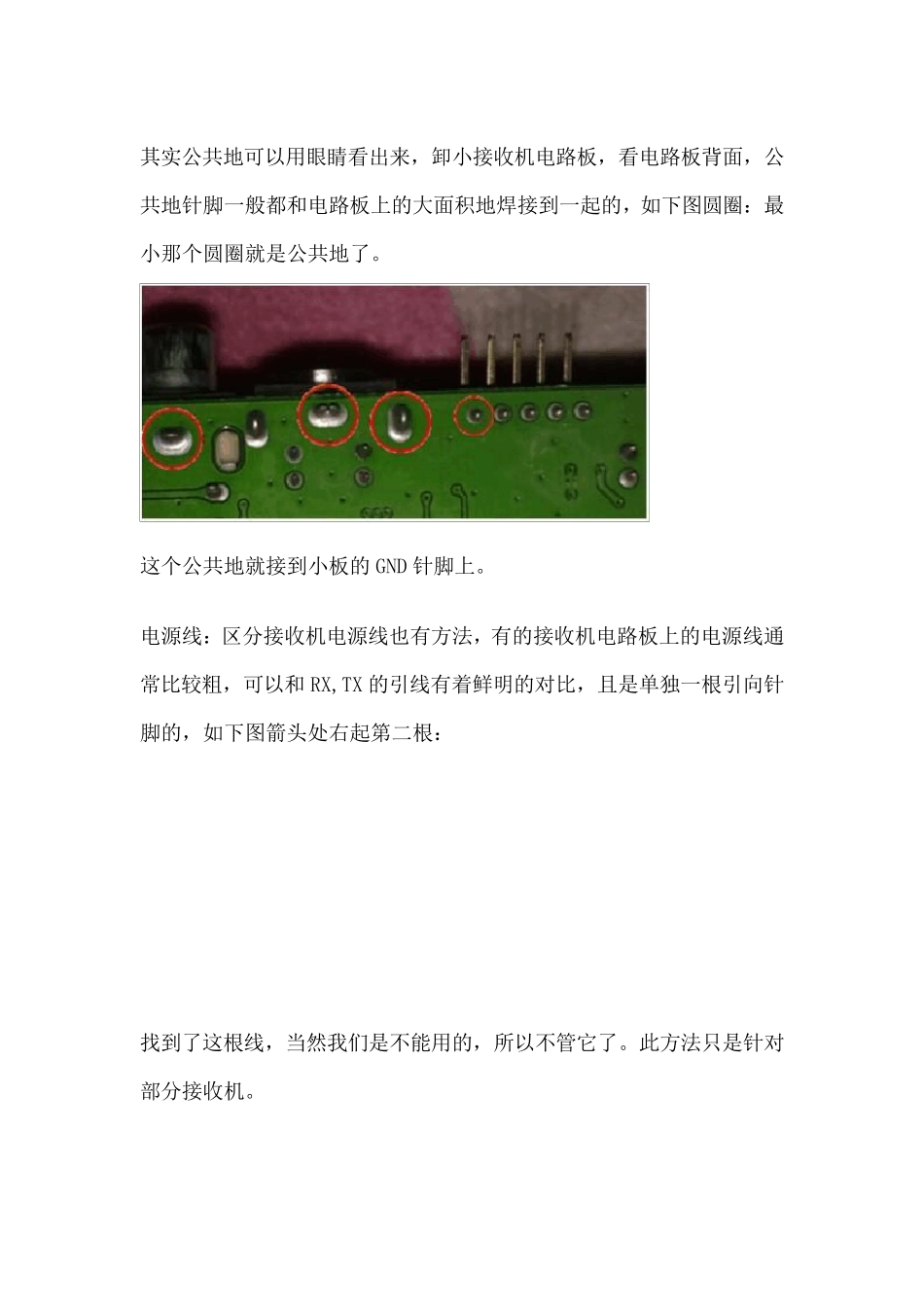

1.基 本 接 线 方 法 2.芯 片 对 应 的 刷 机 工 具 软 件: 1) .海 尔 芯 片 2023 或 2023E 使 用 (ABS_Flasher_V1.6)。 2) .华亚 HTV903 芯 片 (备份使 用 serial_dump,升级使 用serial_app) 。 3) .国芯 GX3001 使 用 (GxDownloaderIII V2.004)。 4) .M3330 使 用 (Upgrade.exe)。 3.刷 机 指导 海 尔 ( Hi2023, Hi2023E) , 华 亚HTV903(F), 国芯( GX3001, GX6121 等) , 阿里( ALi M3330E) 所需硬件:万用电表,刷机小板。 万用电表:用于判断各类接收机升级数据接口 RX ,TX,GND 以及各引脚功能。 刷机小板:该板连接机顶盒最终是 3 根线:公共地线(GND),读数据(RX),发数据(TX)。 数据接口: 公共地线:就是和接天线的头子直通的那根针就是公共地线,用万用表的蜂鸣器档就可以测出他们是通的,如下图打红箭头的天线头子到升级针脚的地就是通的,下图不代表所有机器。 其实公共地可以用眼睛看出来,卸小接收机电路板,看电路板背面,公共地针脚一般都和电路板上的大面积地焊接到一起的,如下图圆圈:最小那个圆圈就是公共地了。 这个公共地就接到小板的GND 针脚上。 电源线:区分接收机电源线也有方法,有的接收机电路板上的电源线通常比较粗,可以和RX,TX 的引线有着鲜明的对比,且是单独一根引向针脚的,如下图箭头处右起第二根: 找到了这根线,当然我们是不能用的,所以不管它了。此方法只是针对部分接收机。 第二种方法是用万用表电压档测,黑笔接第一个图天线头子处,红笔去测针脚,眼睛读测得的结果,有的接收机电压比较高,已经超过了5V,所以一下就知道不能用它了。如果有好几根线电压都在 3.3V 或者 5V 左右,那么就要近一步区分了。 数据线:两个引脚一定是靠在一起并排到主芯片的,且引线粗细一样,例如下图红色框: 也可以用万用表测,大概电压在 3.3V 或者 5V 左右;如果是3.3V 左右我们就要把小板的接口电压切换到 3.3V 的跳针那边;5V 左右就要切换到 5V 跳针那边,总之要匹配好。如果没万用表就只有先用5V 的接口电平试,不行再用3.3V 的试。 至于没有标注是收(RX)还是发(TX)的电路板,只有接上小板到接收机的三根线试了。 芯片对应的刷机工具软件: 1.海尔芯片 2023 或 2023E 使用(ABS_Flasher_V1.6)。 2.华亚HTV903 芯片(备份使用serial_dump,升级使用serial_app)。 3....
