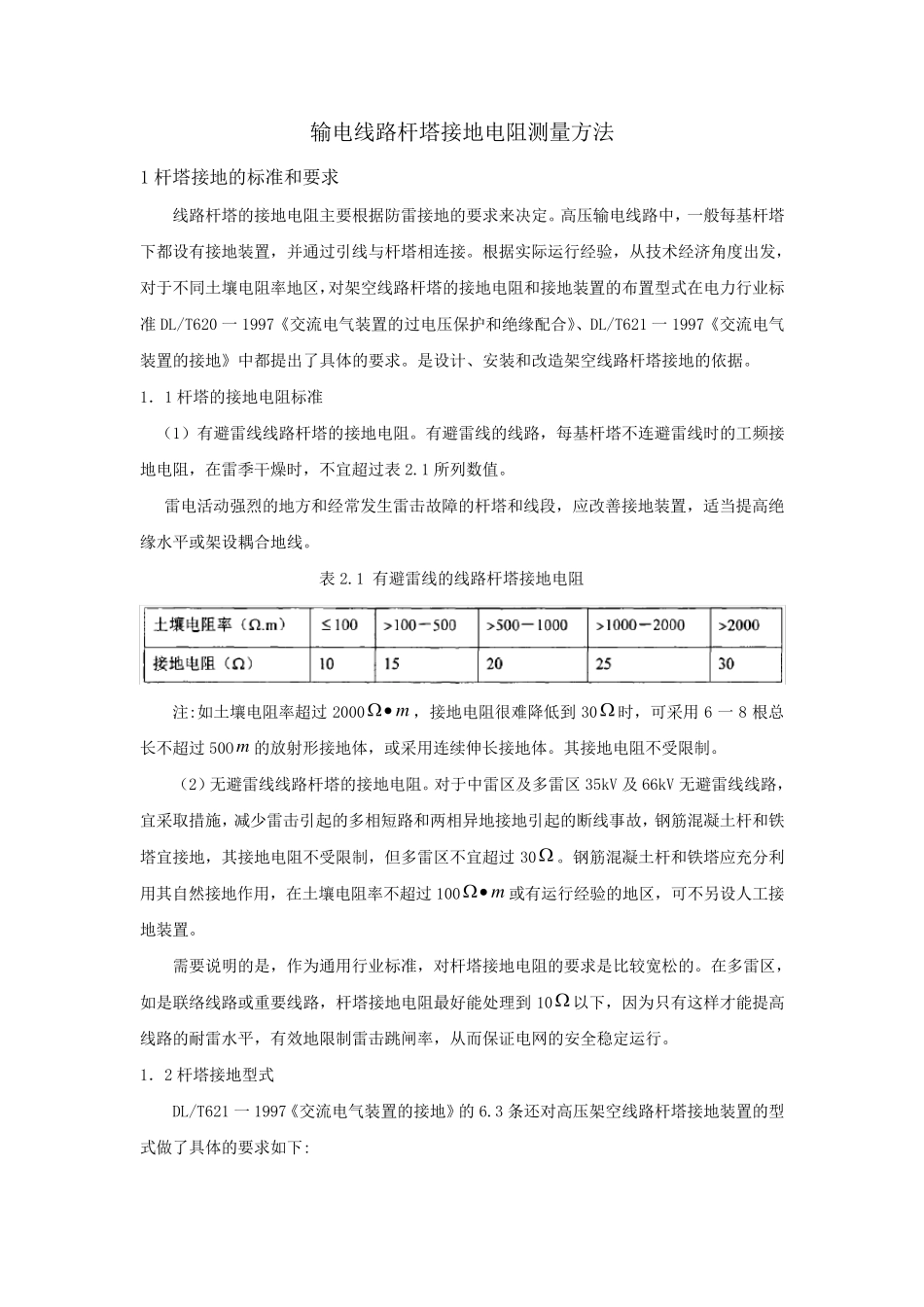

杆塔接地电阻测量_第1页
1/8

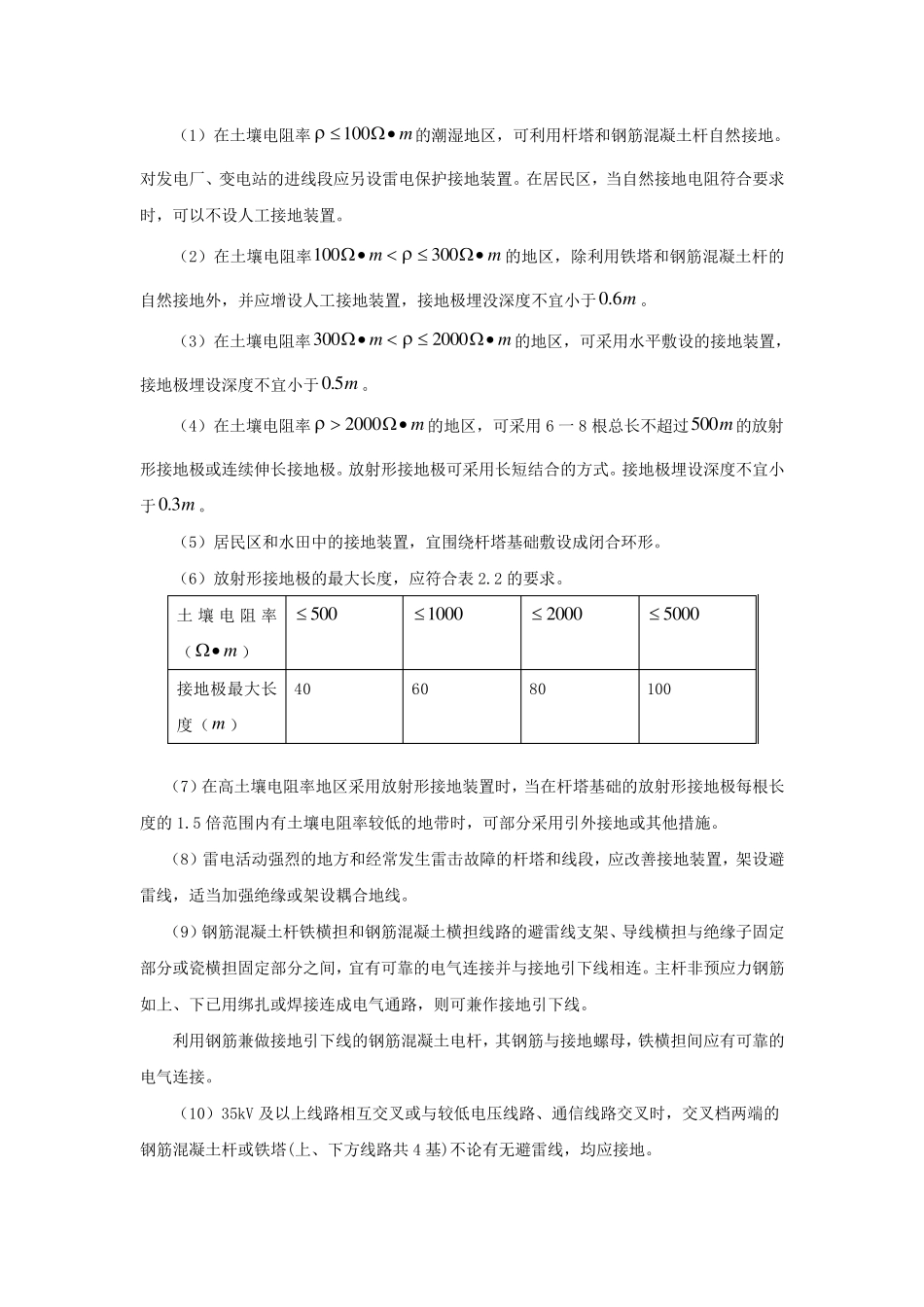

杆塔接地电阻测量_第2页
2/8
杆塔接地电阻测量_第3页
3/8
输电线路杆塔接地电阻测量方法 1 杆塔接地的标准和要求 线路杆塔的接地电阻主要根据防雷接地的要求来决定。高压输电线路中,一般每基杆塔下都设有接地装置,并通过引线与杆塔相连接。根据实际运行经验,从技术经济角度出发,对于不同土壤电阻率地区,对架空线路杆塔的接地电阻和接地装置的布置型式在电力行业标准DL/T620 一1997《交流电气装置的过电压保护和绝缘配合》、DL/T621 一1997《交流电气装置的接地》中都提出了具体的要求。是设计、安装和改造架空线路杆塔接地的依据。 1.1 杆塔的接地电阻标准 (1)有避雷线线路杆塔的接地电阻。有避雷线的线路,每基杆塔不连避雷线时的工频接地电阻,在雷季干燥时,不宜超过表 2.1 所列数值。 雷电活动强烈的地方和经常发生雷击故障的杆塔和线段,应改善接地装置,适当提高绝缘水平或架设耦合地线。 表 2.1 有避雷线的线路杆塔接地电阻 注:如土壤电阻率超过2000m•,接地电阻很难降低到30 时,可采用6 一8 根总长不超过50Om 的放射形接地体,或采用连续伸长接地体。其接地电阻不受限制。 (2)无避雷线线路杆塔的接地电阻。对于中雷区及多雷区35kV 及66kV 无避雷线线路,宜采取 措 施 ,减 少 雷击引起 的多相短 路和两 相异 地接地引起 的断 线事 故,钢 筋 混 凝 土杆和铁塔宜接地,其接地电阻不受限制,但 多雷区不宜超过30 。钢 筋 混 凝 土杆和铁 塔应充 分 利用其自 然 接地作 用,在土壤电阻率不超过100m•或有运行经验的地区,可不另 设人 工接地装置。 需 要说 明 的是,作 为 通用行业标准,对杆塔接地电阻的要求是比 较 宽 松 的。在多雷区,如是联 络 线路或重 要线路,杆塔接地电阻最 好 能 处 理 到10 以 下,因 为 只 有这 样 才 能 提高线路的耐 雷水平,有效 地限制雷击跳 闸 率,从而 保证 电网 的安全 稳 定运行。 1.2 杆塔接地型式 DL/T621 一1997《交流电气装置的接地》的6.3 条 还 对高压架空线路杆塔接地装置的型式做 了具体的要求如下: (1)在土壤电阻率1 0 0m •的潮湿地区,可利用杆塔和钢筋混凝土杆自然接地。对发电厂、变电站的进线段应另设雷电保护接地装置。在居民区,当自然接地电阻符合要求时,可以不设人工接地装置。 (2)在土壤电阻率1 0 03 0 0mm••的地区,除利用铁塔和钢筋混凝土杆的自然接地外,并应增设人工接地装...
