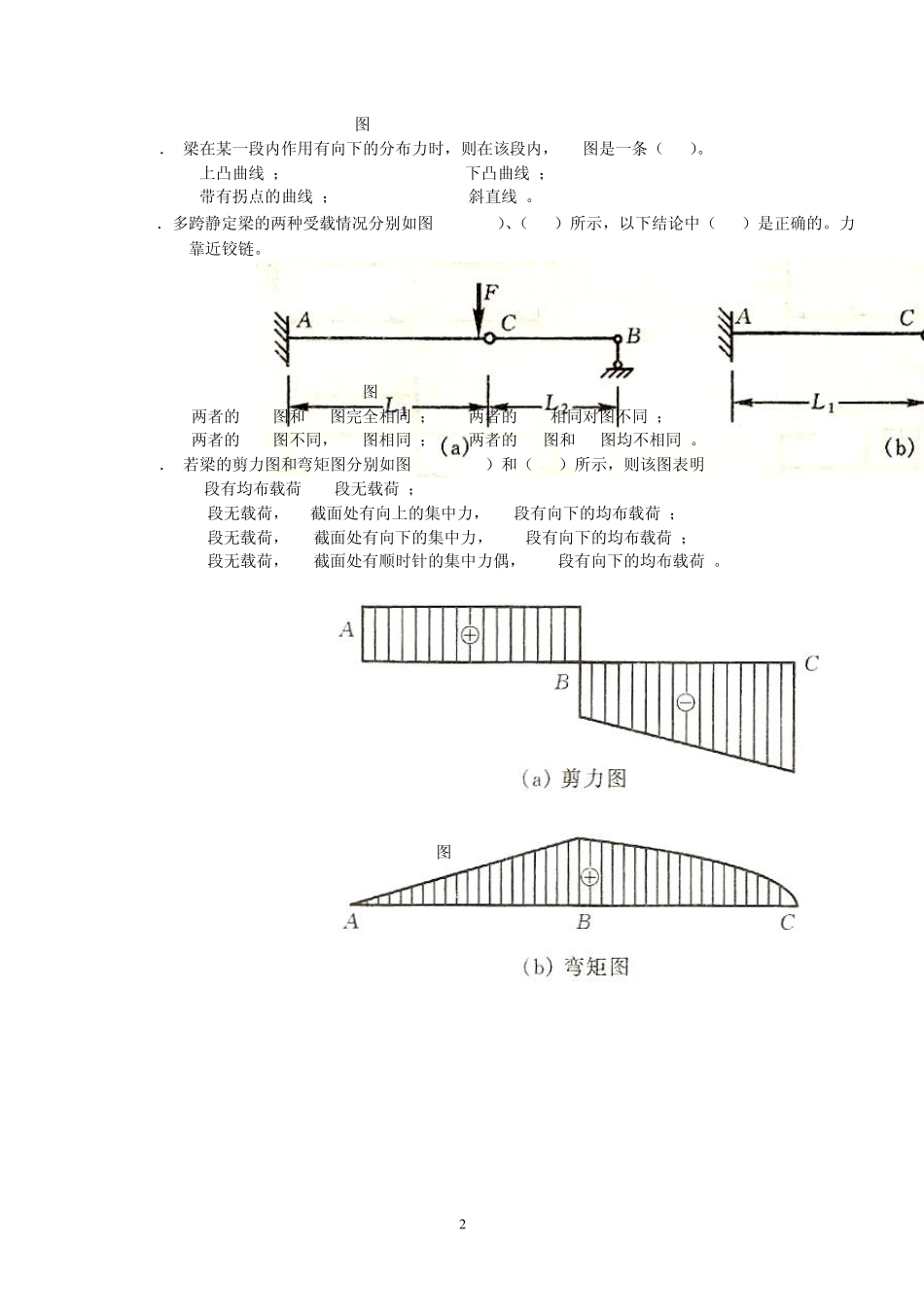

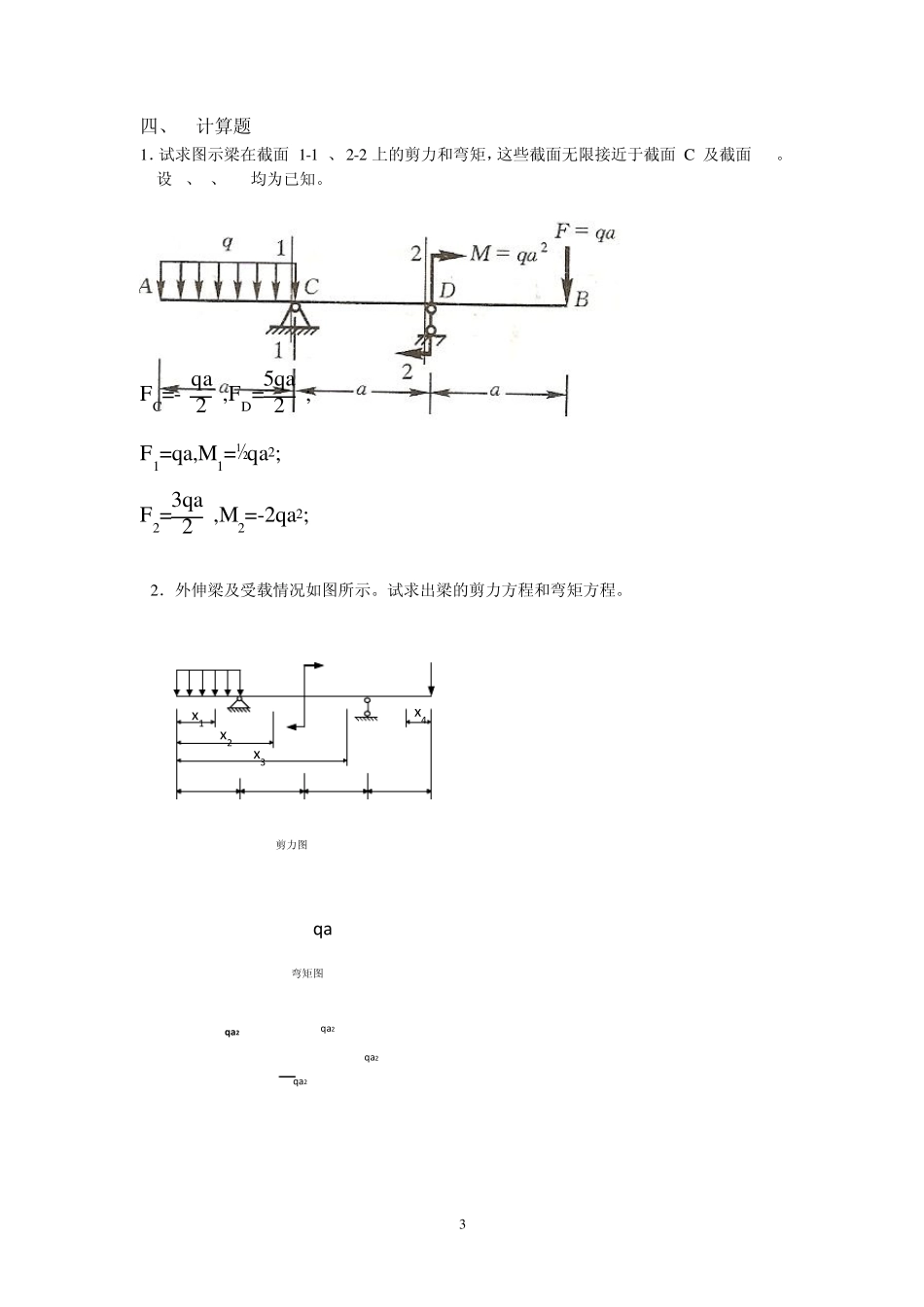

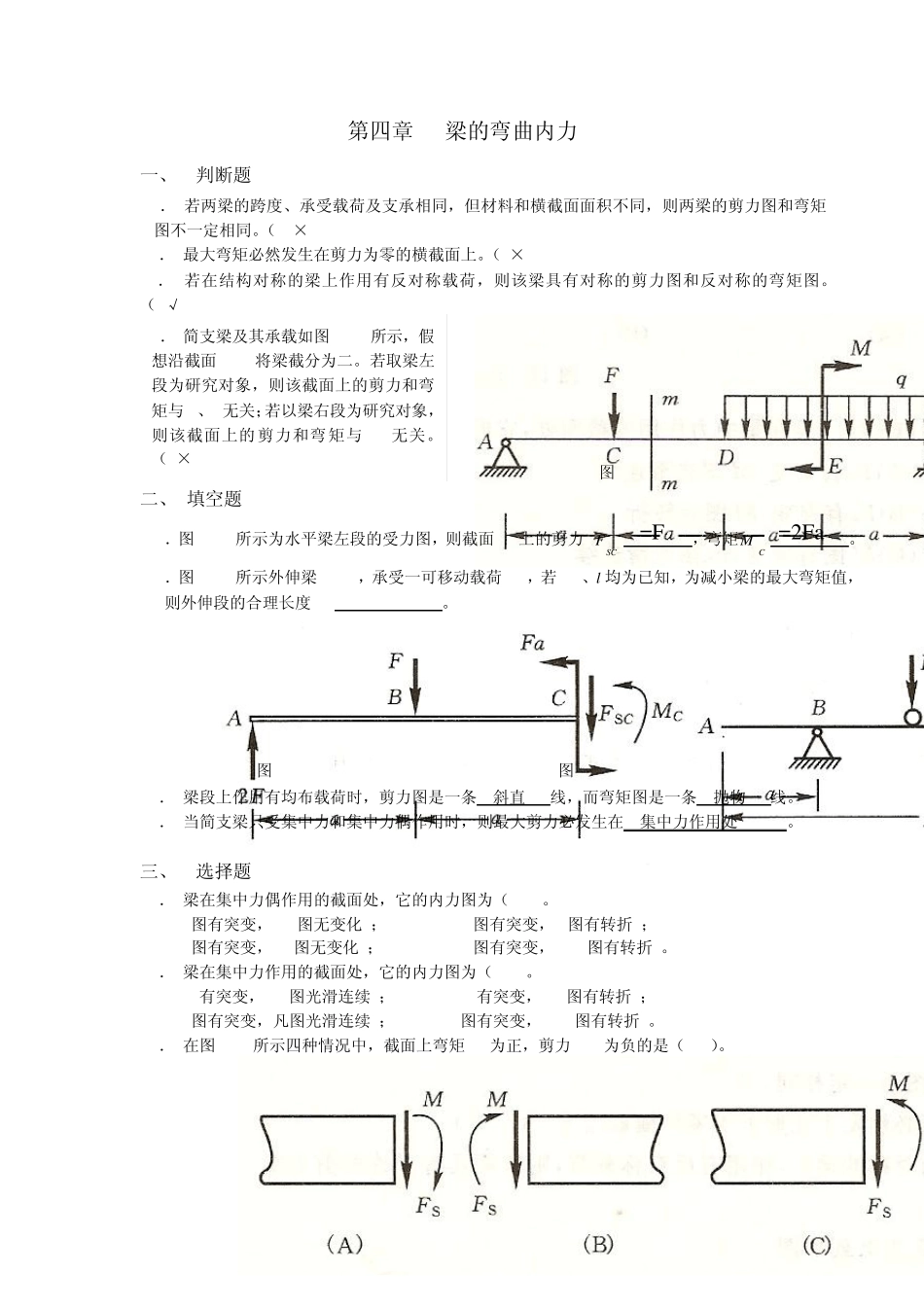

1 第四章 梁的弯曲内力 一、 判断题 1． 若两梁的跨度、承受载荷及支承相同，但材料和横截面面积不同，则两梁的剪力图和弯矩图不一定相同。（ × ) 2． 最大弯矩必然发生在剪力为零的横截面上。（ × ) 3． 若在结构对称的梁上作用有反对称载荷，则该梁具有对称的剪力图和反对称的弯矩图。（ √ ) 图 4-1 二、 填空题 1．图 4-2 所示为水平梁左段的受力图，则截面 C 上的剪力 SCF =F ，弯矩CM =2Fa 。 2．图 4-3 所示外伸梁 ABC ，承受一可移动载荷 F ，若 F 、l均为已知，为减小梁的最大弯矩值，则外伸段的合理长度 a= l/3 。 图 4-2 图4-3 3． 梁段上作用有均布载荷时，剪力图是一条 斜直 线，而弯矩图是一条 抛物 线。 4． 当简支梁只受集中力和集中力偶作用时，则最大剪力必发生在 集中力作用处 。 三、 选择题 1． 梁在集中力偶作用的截面处，它的内力图为（ C )。 A Fs 图有突变， M 图无变化 ； B Fs图有突变，M图有转折 ； C M 图有突变，Fs图无变化 ； D M 图有突变， Fs 图有转折 。 2． 梁在集中力作用的截面处，它的内力图为（ B )。 A Fs 有突变， M 图光滑连续 ； B Fs 有突变， M 图有转折 ； C M 图有突变，凡图光滑连续 ； D M 图有突变， Fs 图有转折 。 3． 在图4-4 所示四种情况中，截面上弯矩 M 为正，剪力 Fs 为负的是（ B ）。 4． 简支梁及其承载如图 4-1 所示，假想沿截面m-m将梁截分为二。若取梁左段为研究对象，则该截面上的剪力和弯矩与 q、M 无关；若以梁右段为研究对象，则该截面上的剪力和弯矩与 F 无关。（ × ) 2 图 4-4 4． 梁在某一段内作用有向下的分布力时，则在该段内， M 图是一条（ A ）。 A 上凸曲线 ； B下凸曲线 ； C 带有拐点的曲线 ； D 斜直线 。 5．多跨静定梁的两种受载情况分别如图4-5 ( a ）、（ b ）所示，以下结论中（ A ）是正确的。力 F 靠近铰链。 图4-5 A 两者的 Fs 图和 M 图完全相同 ； B 两者的 Fs 相同对图不同 ； C 两者的 Fs 图不同， M 图相同 ； D 两者的Fs图和 M 图均不相同 。 6． 若梁的剪力图和弯矩图分别如图 4-6 ( a ）和（ b ）所示，则该图表明 ( C ) A AB段有均布载荷 BC 段无载荷 ； B AB 段无载荷， B截面处有向上的集中力，BC 段有向下的均布载荷 ；...
