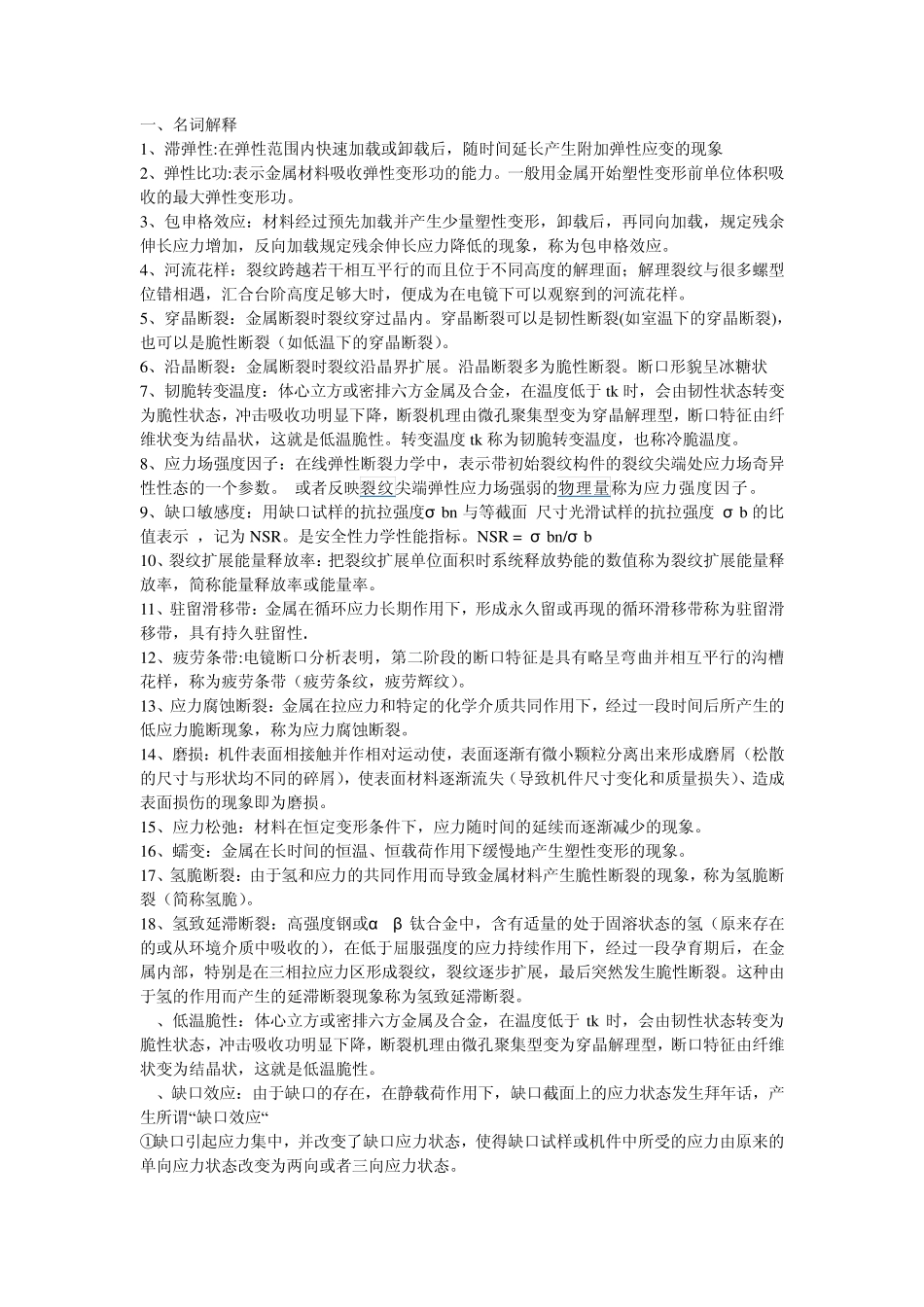

一、名词解释 1、滞弹性:在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象 2、弹性比功:表示金属材料吸收弹性变形功的能力。一般用金属开始塑性变形前单位体积吸收的最大弹性变形功。 3、包申格效应：材料经过预先加载并产生少量塑性变形，卸载后，再同向加载，规定残余伸长应力增加，反向加载规定残余伸长应力降低的现象，称为包申格效应。 4、河流花样：裂纹跨越若干相互平行的而且位于不同高度的解理面；解理裂纹与很多螺型位错相遇，汇合台阶高度足够大时，便成为在电镜下可以观察到的河流花样。 5、穿晶断裂：金属断裂时裂纹穿过晶内。穿晶断裂可以是韧性断裂(如室温下的穿晶断裂)，也可以是脆性断裂（如低温下的穿晶断裂）。 6、沿晶断裂：金属断裂时裂纹沿晶界扩展。沿晶断裂多为脆性断裂。断口形貌呈冰糖状 7、韧脆转变温度：体心立方或密排六方金属及合金，在温度低于 tk 时，会由韧性状态转变为脆性状态，冲击吸收功明显下降，断裂机理由微孔聚集型变为穿晶解理型，断口特征由纤维状变为结晶状，这就是低温脆性。转变温度 tk 称为韧脆转变温度，也称冷脆温度。 8、应力场强度因子：在线弹性断裂力学中，表示带初始裂纹构件的裂纹尖端处应力场奇异性性态的一个参数。 或者反映裂纹尖端弹性应力场强弱的物理量称为应力强度因子。 9、缺口敏感度：用缺口试样的抗拉强度σ bn 与等截面 尺寸光滑试样的抗拉强度 σ b 的比值表示 ，记为 NSR。是安全性力学性能指标。NSR = σ bn/σ b 10、裂纹扩展能量释放率：把裂纹扩展单位面积时系统释放势能的数值称为裂纹扩展能量释放率，简称能量释放率或能量率。 11、驻留滑移带：金属在循环应力长期作用下，形成永久留或再现的循环滑移带称为驻留滑移带，具有持久驻留性. 12、疲劳条带:电镜断口分析表明，第二阶段的断口特征是具有略呈弯曲并相互平行的沟槽花样，称为疲劳条带（疲劳条纹，疲劳辉纹）。 13、应力腐蚀断裂：金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆断现象，称为应力腐蚀断裂。 14、磨损：机件表面相接触并作相对运动使，表面逐渐有微小颗粒分离出来形成磨屑（松散的尺寸与形状均不同的碎屑），使表面材料逐渐流失（导致机件尺寸变化和质量损失）、造成表面损伤的现象即为磨损。 15、应力松弛：材料在恒定变形条件下，应力随时间的延续而逐渐减少的现象。 16、蠕变：金属在长时间的恒温、恒载荷作用下...
