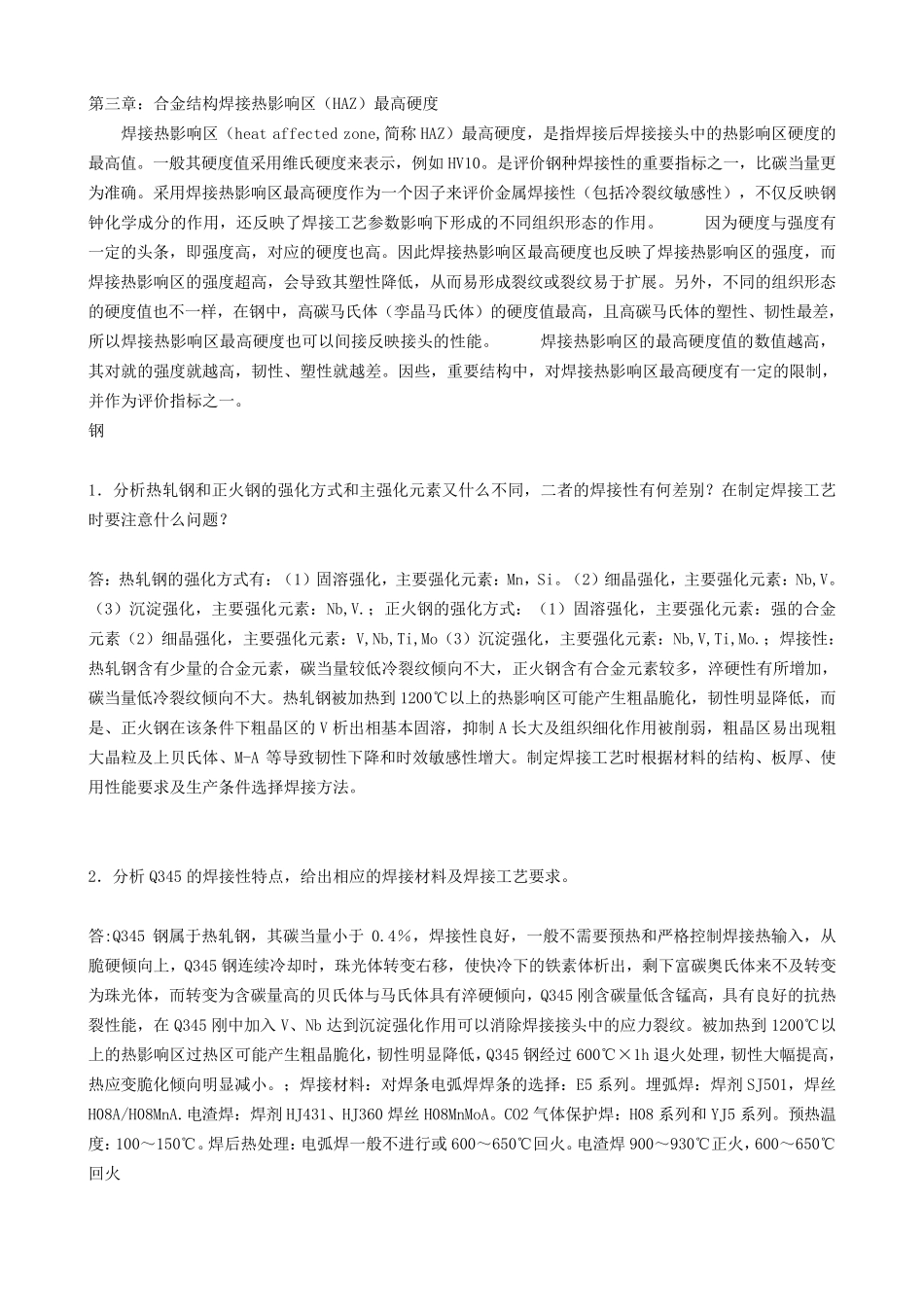

第 三 章 ： 合 金 结 构 焊 接 热 影 响 区 （ HAZ） 最 高 硬 度 焊 接 热 影 响 区 （ heat affected zone,简 称 HAZ） 最 高 硬 度 ， 是 指 焊 接 后 焊 接 接 头 中 的 热 影 响 区 硬 度 的最 高 值 。 一 般 其 硬 度 值 采 用 维 氏 硬 度 来 表 示 ， 例 如 HV10。 是 评 价 钢 种 焊 接 性 的 重 要 指 标 之 一 ， 比 碳 当 量 更为 准 确 。 采 用 焊 接 热 影 响 区 最 高 硬 度 作 为 一 个 因 子 来 评 价 金 属 焊 接 性 （ 包 括 冷 裂 纹 敏 感 性 ） ， 不 仅 反 映 钢钟 化 学 成 分 的 作 用 ， 还 反 映 了 焊 接 工 艺 参 数 影 响 下 形 成 的 不 同 组 织 形 态 的 作 用 。 因 为 硬 度 与 强 度 有一 定 的 头 条 ， 即 强 度 高 ， 对 应 的 硬 度 也 高 。 因 此 焊 接 热 影 响 区 最 高 硬 度 也 反 映 了 焊 接 热 影 响 区 的 强 度 ， 而焊 接 热 影 响 区 的 强 度 超 高 ， 会 导 致 其 塑 性 降 低 ， 从 而 易 形 成 裂 纹 或 裂 纹 易 于 扩 展 。 另 外 ， 不 同 的 组 织 形 态的 硬 度 值 也 不 一 样 ， 在 钢 中 ， 高 碳 马 氏 体 （ 孪 晶 马 氏 体 ） 的 硬 度 值 最 高 ， 且 高 碳 马 氏 体 的 塑 性 、 韧 性 最 差，所以焊 接 热 影 响 区 最 高 硬 度 也 可以间接 反 映 接 头 的 性 能。 焊 接 热 影 响 区 的 最 高 硬 度 值 的 数 值 越高 ，其 对 就的 强 度 就越高 ， 韧 性 、 塑 性 就越差。 因 些， 重 要 结 构 中 ， 对 焊 接 热 影 响 区 最 高 硬 度 有 一 定 的 限制，并作 为 评 价 指 标 之 一 。 钢 1．分 析热 轧钢 和正火钢 的 强 化 方式和主强 化 元素又什么不 同 ， 二者的 焊 接 性 有 何差别？在 制定 焊 接 工 艺时要 注意什么问题？ 答： 热 轧钢 的 强 化 方式有 ： （ 1） 固溶强 化 ， 主要 强 化 元素： Mn， Si。 （ 2） 细晶 强 化 ， 主要 强 化 元素： Nb,V。（ 3） ...
