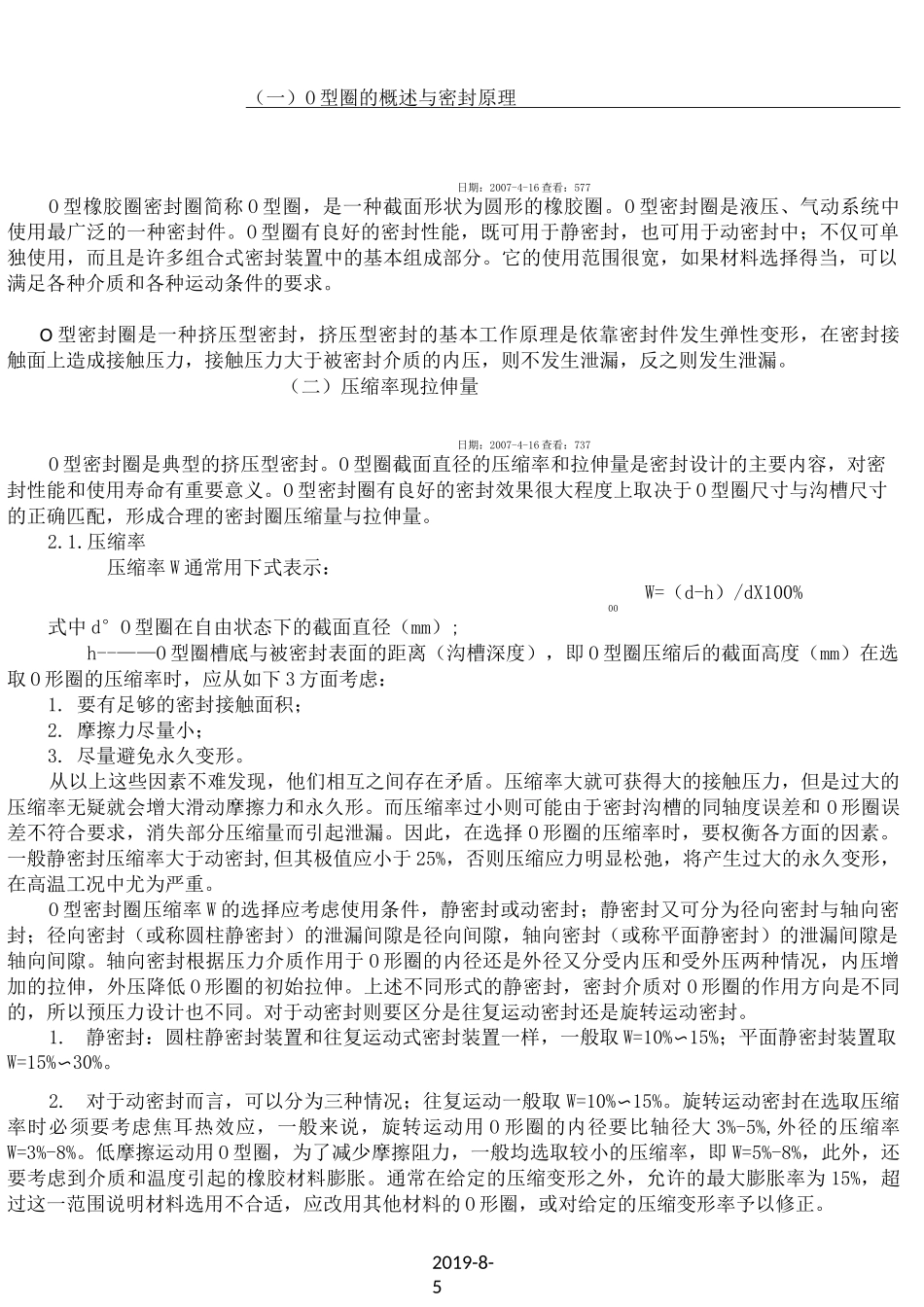

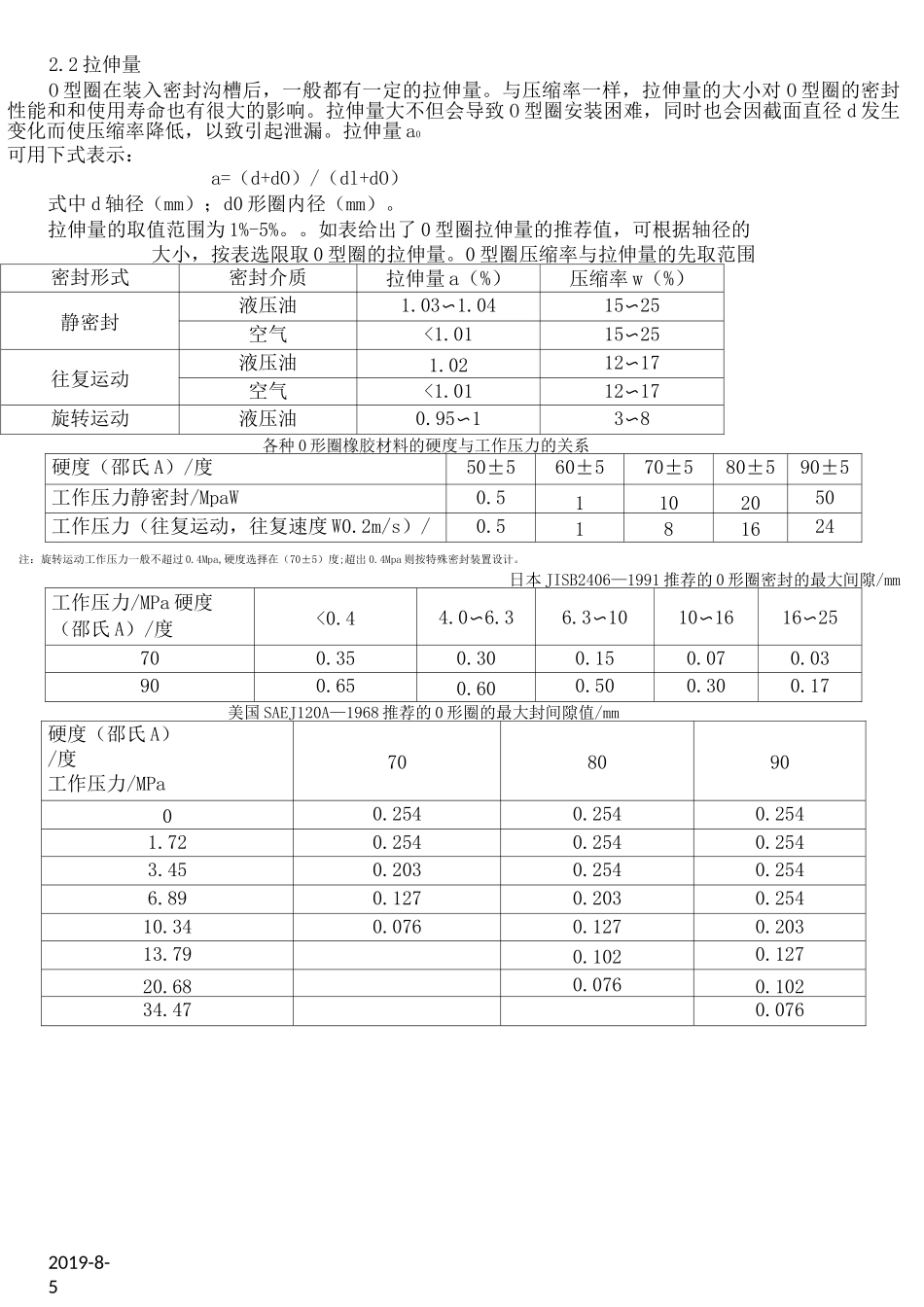

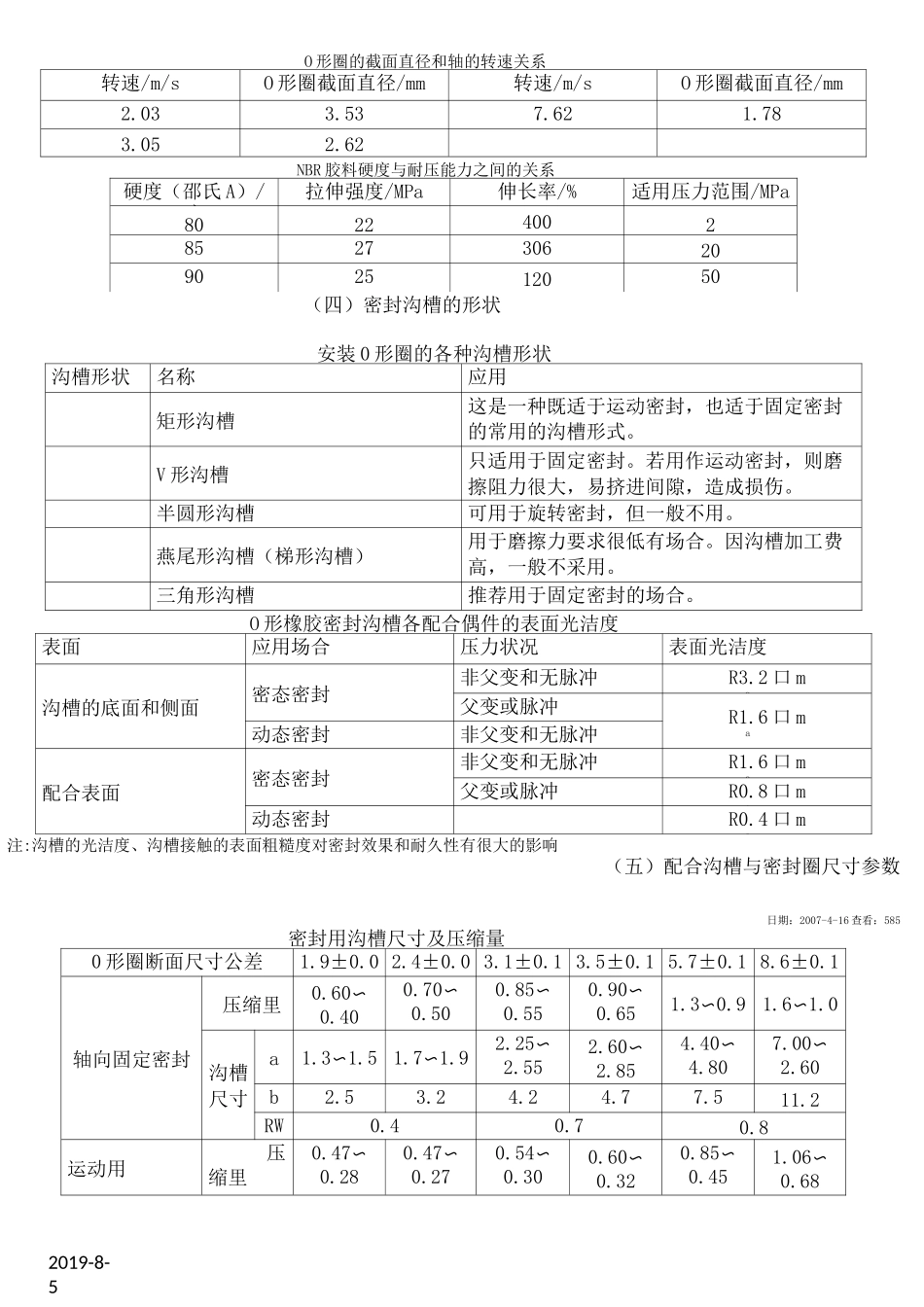

2019-8-5(一)O 型圈的概述与密封原理日期:2007-4-16 查看:577O 型橡胶圈密封圈简称 O 型圈,是一种截面形状为圆形的橡胶圈。O 型密封圈是液压、气动系统中使用最广泛的一种密封件。O 型圈有良好的密封性能,既可用于静密封,也可用于动密封中;不仅可单独使用,而且是许多组合式密封装置中的基本组成部分。它的使用范围很宽,如果材料选择得当,可以满足各种介质和各种运动条件的要求。O 型密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。(二)压缩率现拉伸量日期:2007-4-16 查看:737O 型密封圈是典型的挤压型密封。O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容,对密封性能和使用寿命有重要意义。O 型密封圈有良好的密封效果很大程度上取决于 O 型圈尺寸与沟槽尺寸的正确匹配,形成合理的密封圈压缩量与拉伸量。2.1.压缩率压缩率 W 通常用下式表示:W=(d-h)/dX100%00式中 d°O 型圈在自由状态下的截面直径(mm);h--——O 型圈槽底与被密封表面的距离(沟槽深度),即 O 型圈压缩后的截面高度(mm)在选取 O 形圈的压缩率时,应从如下 3 方面考虑:1. 要有足够的密封接触面积;2. 摩擦力尽量小;3. 尽量避免永久变形。从以上这些因素不难发现,他们相互之间存在矛盾。压缩率大就可获得大的接触压力,但是过大的压缩率无疑就会增大滑动摩擦力和永久形。而压缩率过小则可能由于密封沟槽的同轴度误差和 O 形圈误差不符合要求,消失部分压缩量而引起泄漏。因此,在选择 O 形圈的压缩率时,要权衡各方面的因素。一般静密封压缩率大于动密封,但其极值应小于 25%,否则压缩应力明显松弛,将产生过大的永久变形,在高温工况中尤为严重。O 型密封圈压缩率 W 的选择应考虑使用条件,静密封或动密封;静密封又可分为径向密封与轴向密封;径向密封(或称圆柱静密封)的泄漏间隙是径向间隙,轴向密封(或称平面静密封)的泄漏间隙是轴向间隙。轴向密封根据压力介质作用于 O 形圈的内径还是外径又分受内压和受外压两种情况,内压增加的拉伸,外压降低 O 形圈的初始拉伸。上述不同形式的静密封,密封介质对 O 形圈的作用方向是不同的,所以预压力设计也不同。对于动密封则要区分是往复运动密封还是旋转运动密封。1.静密封:圆柱静密封装置和往复运动式密封装置一样,一般取...
