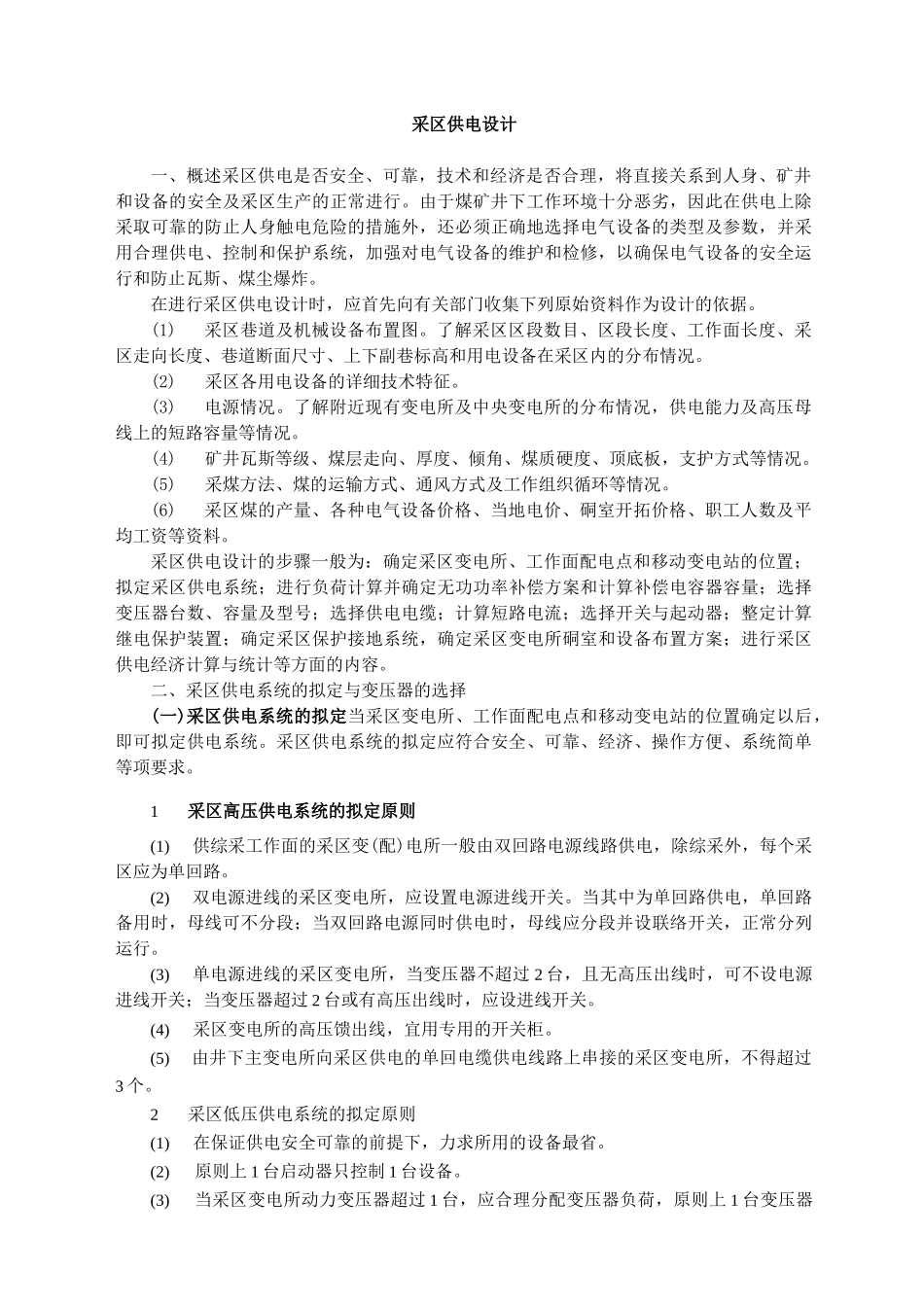

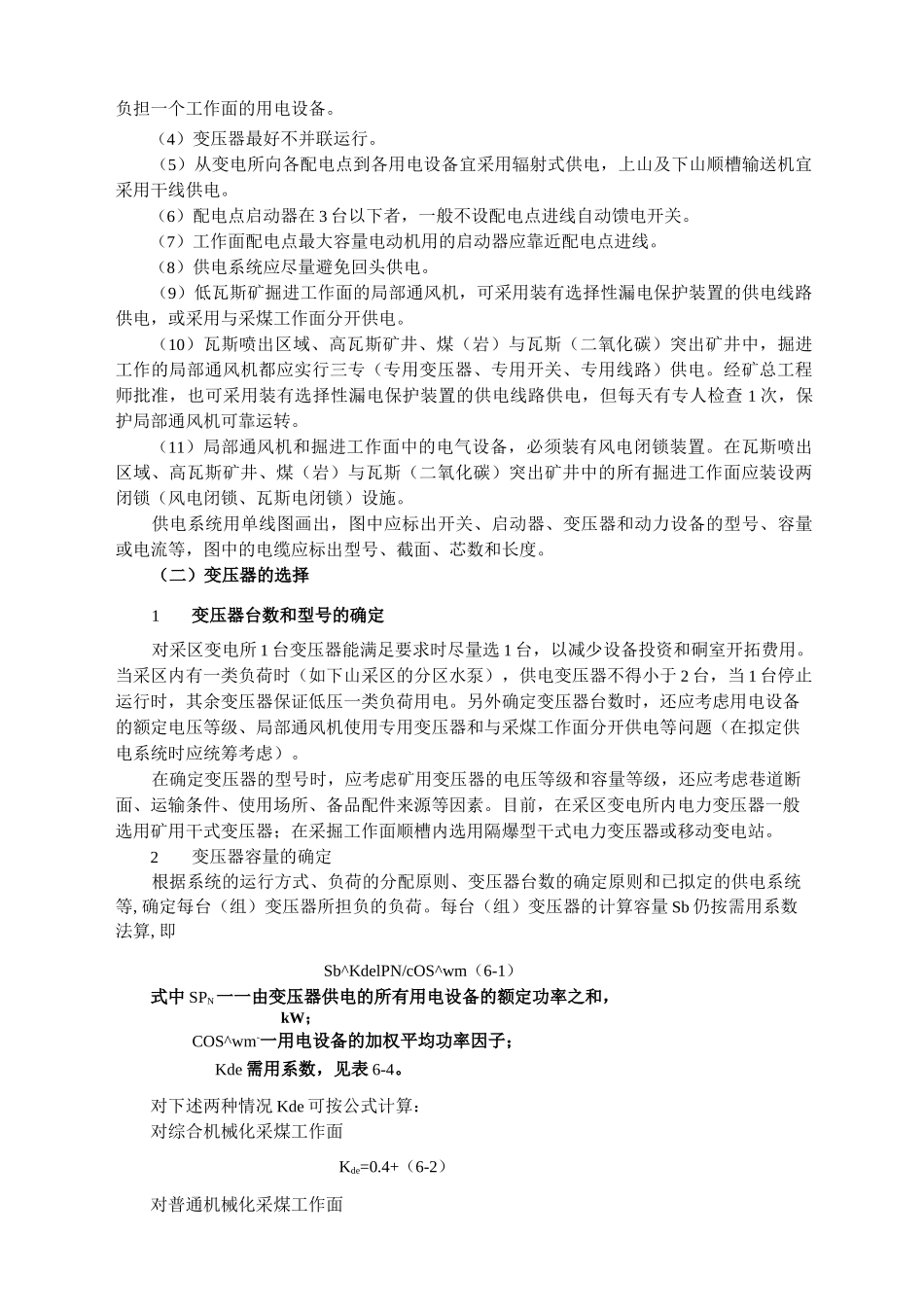

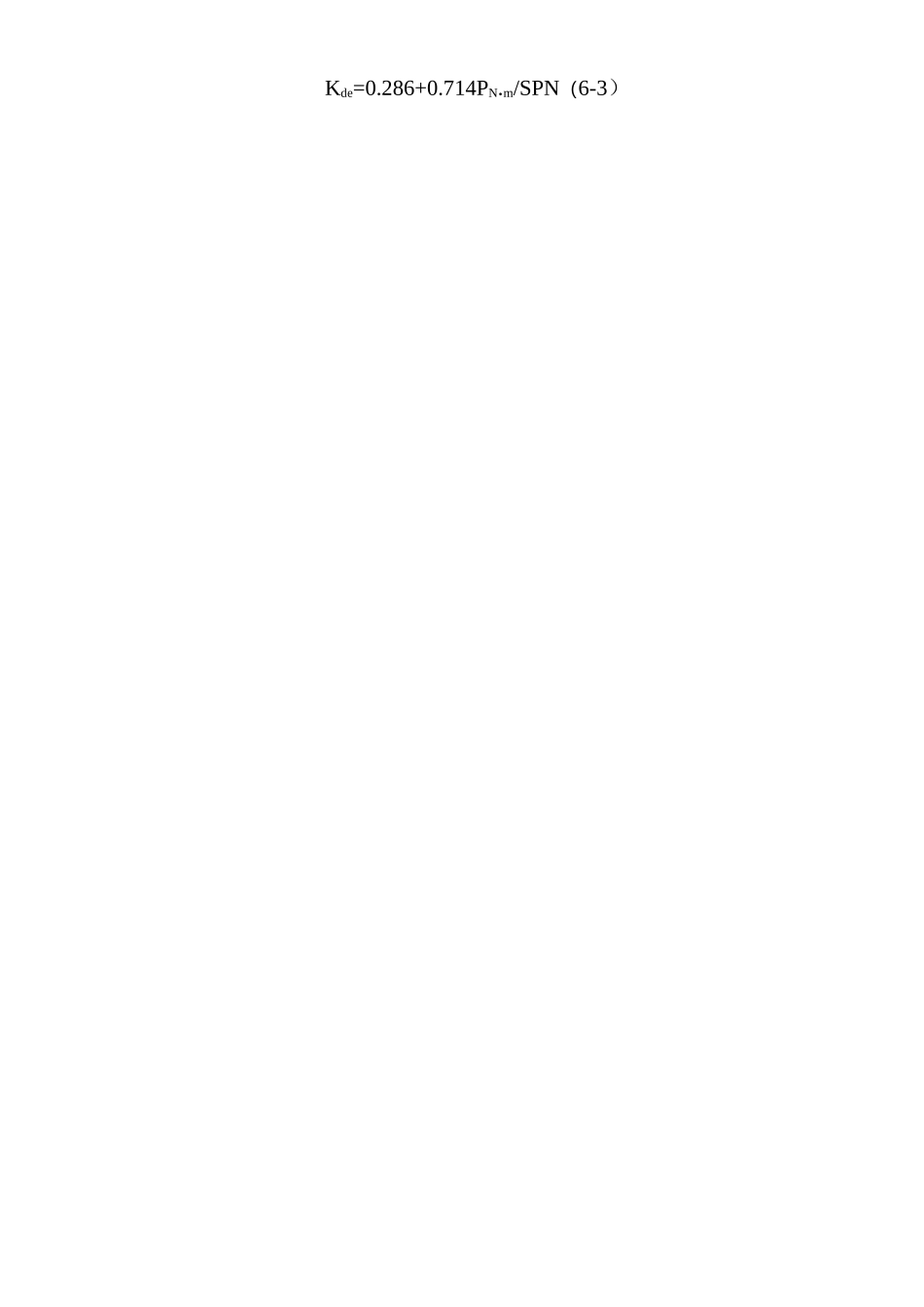

采区供电设计一、概述采区供电是否安全、可靠，技术和经济是否合理，将直接关系到人身、矿井和设备的安全及采区生产的正常进行。由于煤矿井下工作环境十分恶劣，因此在供电上除采取可靠的防止人身触电危险的措施外，还必须正确地选择电气设备的类型及参数，并采用合理供电、控制和保护系统，加强对电气设备的维护和检修，以确保电气设备的安全运行和防止瓦斯、煤尘爆炸。在进行采区供电设计时，应首先向有关部门收集下列原始资料作为设计的依据。(1)采区巷道及机械设备布置图。了解采区区段数目、区段长度、工作面长度、采区走向长度、巷道断面尺寸、上下副巷标高和用电设备在采区内的分布情况。(2)采区各用电设备的详细技术特征。(3)电源情况。了解附近现有变电所及中央变电所的分布情况，供电能力及高压母线上的短路容量等情况。(4)矿井瓦斯等级、煤层走向、厚度、倾角、煤质硬度、顶底板，支护方式等情况。(5)采煤方法、煤的运输方式、通风方式及工作组织循环等情况。(6)采区煤的产量、各种电气设备价格、当地电价、硐室开拓价格、职工人数及平均工资等资料。采区供电设计的步骤一般为：确定采区变电所、工作面配电点和移动变电站的位置；拟定采区供电系统；进行负荷计算并确定无功功率补偿方案和计算补偿电容器容量；选择变压器台数、容量及型号；选择供电电缆；计算短路电流；选择开关与起动器；整定计算继电保护装置；确定采区保护接地系统，确定采区变电所硐室和设备布置方案；进行采区供电经济计算与统计等方面的内容。二、采区供电系统的拟定与变压器的选择(一)采区供电系统的拟定当采区变电所、工作面配电点和移动变电站的位置确定以后，即可拟定供电系统。采区供电系统的拟定应符合安全、可靠、经济、操作方便、系统简单等项要求。1采区高压供电系统的拟定原则(1)供综采工作面的采区变(配)电所一般由双回路电源线路供电，除综采外，每个采区应为单回路。(2)双电源进线的采区变电所，应设置电源进线开关。当其中为单回路供电，单回路备用时，母线可不分段；当双回路电源同时供电时，母线应分段并设联络开关，正常分列运行。(3)单电源进线的采区变电所，当变压器不超过 2 台，且无高压出线时，可不设电源进线开关；当变压器超过 2 台或有高压出线时，应设进线开关。(4)采区变电所的高压馈出线，宜用专用的开关柜。(5)由井下主变电所向采区供电的单回电缆供电线路上串接的采区变电所，不得超过3 个。2采区低压供电系统的拟定原则(1)在...
