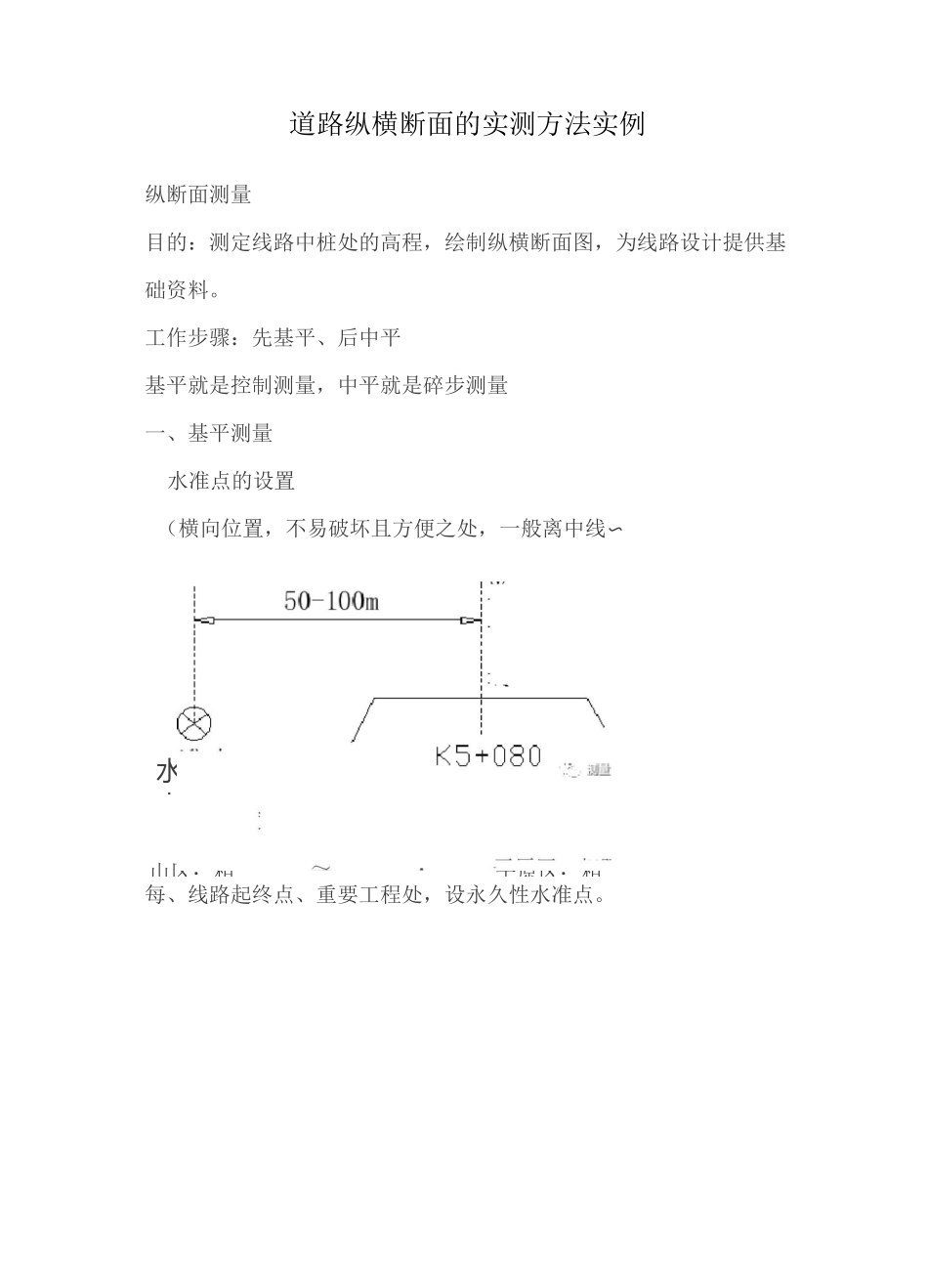

水准点纵向密平原区：相山区：相道路中线道路纵横断面的实测方法实例纵断面测量目的：测定线路中桩处的高程，绘制纵横断面图，为线路设计提供基础资料。工作步骤：先基平、后中平基平就是控制测量，中平就是碎步测量一、基平测量水准点的设置（横向位置，不易破坏且方便之处，一般离中线〜每、线路起终点、重要工程处，设永久性水准点。®<>®wBM1BM2山区：0*0krnBM3平原：「2km 川雇2 基平测量的方法（）路线符合水准路线（2）仪器不低于精度的水准仪或全站仪（）要求：水准测量按三、四等水准测量规范进行往返测，闭合差不超过 20VL 或为长魔（为测站数。）三角高程测量一般按全站仪电磁波角高程测量（四等）规范进行。用全站仪测高程和水准仪测量高差是不同的，全站仪是在要测量的两点分别架仪器棱镜，水准仪是在两点中间架仪器。三角高程测量的方法首先在 BM1 点架役塞…盹菊髓厂精确的测量两竄一…之间的高差。D-tand+BM1 仪器高-B1I2 棱镜高,就可以得到 BM2 的高程，把两点的高程相减就得到两点之间的高差，再吧仪器搬到珈乙后视 BM1,把两个高差取平均值，这种方法叫做对向观测或双向观测”用同样的方法测 BM3oBM3二、中平测量［臣文「击羣丰硕嘗鬲i 供的采麻聶静臺础上「顶j 圣蓉不审耘南言衽2•方法:（1）水准仪法从一个水准点岀发，按普通水准测量的要求，用“视线高法”程最后附合到另一个水准点上。（2）全站仪法先在顼 1 上测定各转点 TF1、T 驱的高程，再在 TF1、TP2±架仪，测定各桩点的高程，苴,理即为三角高程测量原理。三、纵断面图的绘制以横坐标为里程，纵断面为咼程。三、纵断面图的绘制以横坐标为里程，纵断面为高程。横断面测量目的：测定线路各中桩处垂直于中线方向上的地面起伏情况，绘制横断面图,为线路设计提供基础资料。方法：先确定横断面方向，在测定变坡点之间的平距及高差。一、横断面方向的确定直线段一般采用普通方向架测定。圆曲线段采用求心方向架。后视点，拨角求心方向架的使用方法:用、/对准圆心，用、/对准交点，这时两条直，在起点用活动的、/对准号点，然后把它固定，再把方向架拿到号点上、/这条边对准起点，用、/这条边指向圆心，这时、/方向就是号点直方向。缓和曲线段（该点的法线方向）选取缓和曲线上的一点计算偏角值 6测尋普通方向架及求心方向架的使用k*r1亠 r1・rir15，得点的横断面方向。切线角 0•°n6°00（8 是至的方位角，可由、点的切线支距法的坐标求得）二、横...
