石油化工工艺过程模拟

石油化工工艺过程模拟_第1页
1/22

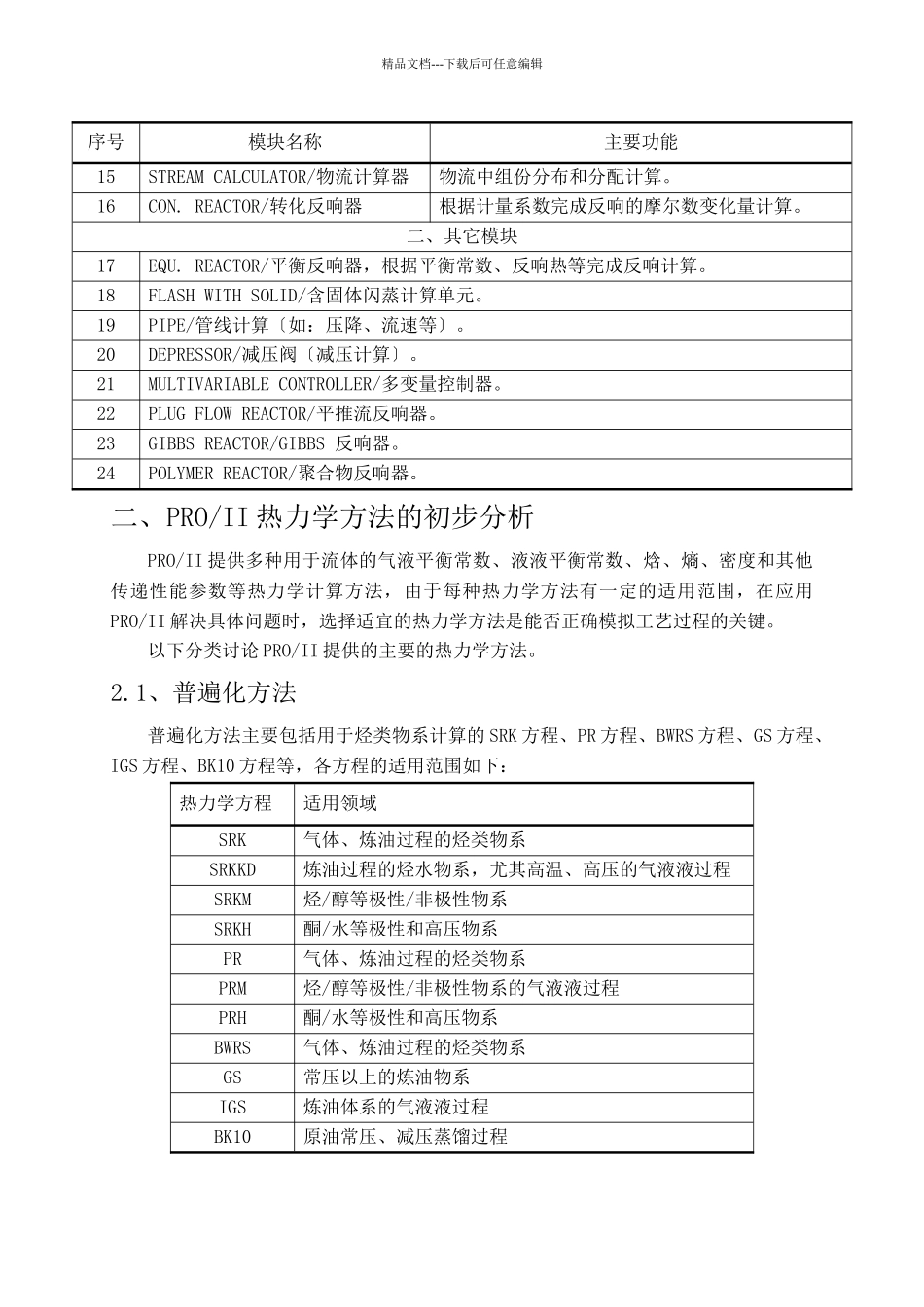

石油化工工艺过程模拟_第2页
2/22

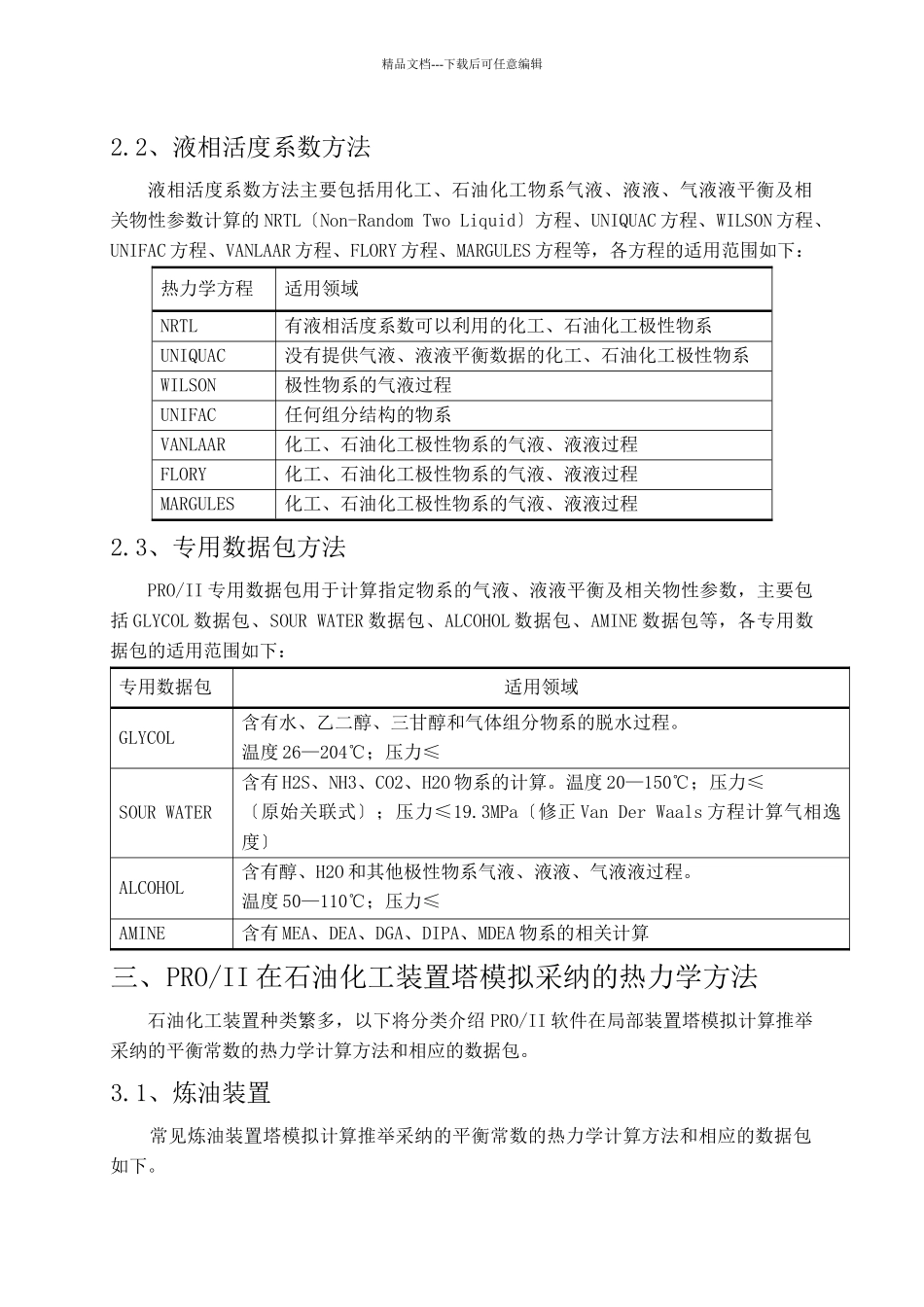

石油化工工艺过程模拟_第3页
3/22
精品文档---下载后可任意编辑PRO/II 与石油化工工艺过程模拟计算一、PRO/II 简介1.1、概述PRO/II 软件是美国 SIMSCI 公司推出的微机版本石油化工工艺流程模拟软件,该软件具备有丰富的物性数据库和热力学方程供用户描述不同状态下的流体热力学过程,对多种炼油、化工工艺过程具有广泛的适应性。该软件不仅可以作为新设计炼油、化工工艺装置的工艺流程模拟软件,同时作为装置标定计算、设备核算的软件。PRO/II 软件在我国的应用十分广泛,其中 DOS 系统的 V3.3、V4.02 版本和 WINDOWS操作系统的 V4.13 WITH PROVISION V2.0 以上版本是比拟常用的。PRO/II 软件是很多炼油、化工等设计院进行工艺设计的首选工艺模拟软件之一,同时也是炼油、化工等生产单位进行装置标定计算、设备核算的首选工艺模拟软件之一。在实际工作中,有很多时候会遇到解决装置“瓶径〞的问题,而塔设备往往是需要进行标定或核算的重要设备之一,这时应用 PRO/II 软件提供的精馏、吸收、萃取等单元操作过程的严格计算方法进行单塔模拟计算或全流程模拟计算是非常方便的。1.2、主要计算模块或计算单元简介序号模块名称主要功能一、常用模块1FLASH/闪蒸进料计算、气液别离、多相别离计算。2DISTILLATION/精馏精馏、吸收、萃取等别离过程的严格法计算。3SIDE COLUMN/侧线汽提用于复杂塔的侧线汽提塔计算。4MIXER/混合器用于物流混合过程计算,拟混合的物流数不限。5SPLITTER/分流器物流分流计算。6SIMPLE HX/简单换热器无结构参数限制的换热器计算。7RIGOROUS HX/严格换热器含结构校核的换热器计算。8COMPRESSOR/压缩机气体提高压力计算。9EXPANDOR/膨胀机气体膨胀制冷计算。10PUMP/泵液体输送计算。11VALVE/阀减压或液体节流计算。12CONTROLLER/控制器控制工艺参数值计算,如:进料温度等。13OPTIMIZER/优化器优化工艺参数,如进料位置等。14CALCULATOR/计算器物流、工艺参数的分布和分配计算。精品文档---下载后可任意编辑序号模块名称主要功能15STREAM CALCULATOR/物流计算器物流中组份分布和分配计算。16CON. REACTOR/转化反响器根据计量系数完成反响的摩尔数变化量计算。二、其它模块17EQU. REACTOR/平衡反响器,根据平衡常数、反响热等完成反响计算。18FLASH WITH SOLID/含固体闪蒸计算单元。19PIPE/管线计算〔如:压降、流速等〕。20DEPRESSOR/减压阀〔减压计算〕。21MULTIVARIABLE CONTROLLER/多变量控制器。22PLUG FLOW REACTOR/平推流反响...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

石油化工工艺过程模拟
