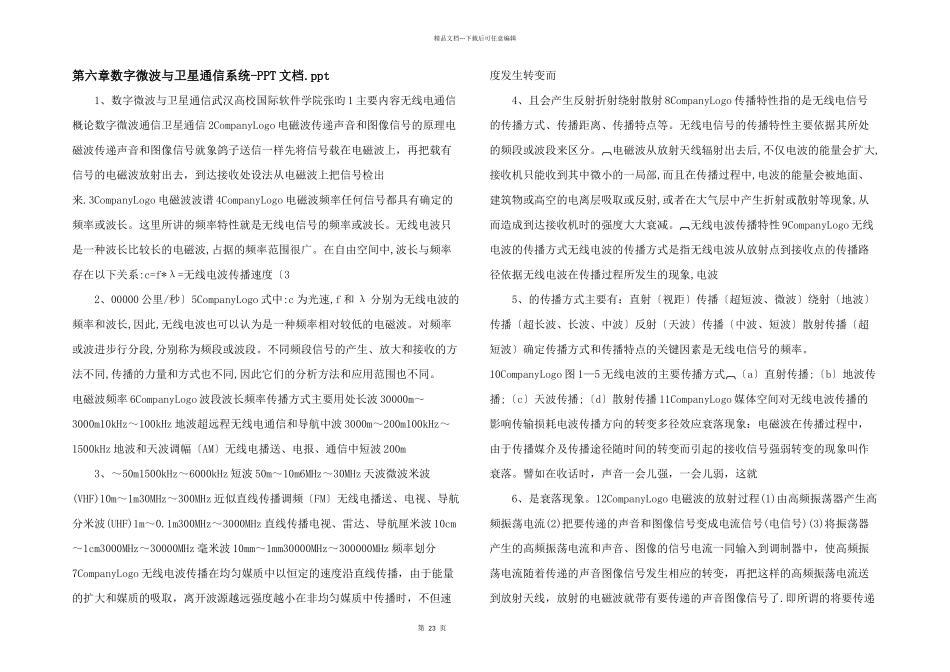

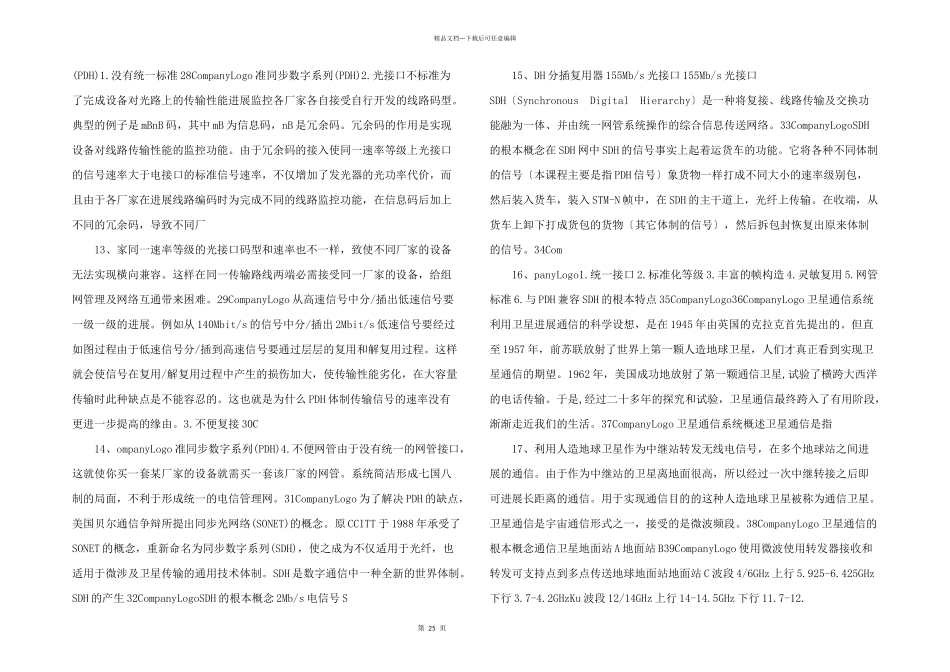

第 23 页精品文档---下载后可任意编辑第六章数字微波与卫星通信系统-PPT 文档.ppt 1、数字微波与卫星通信武汉高校国际软件学院张昀 1 主要内容无线电通信概论数字微波通信卫星通信 2CompanyLogo 电磁波传递声音和图像信号的原理电磁波传递声音和图像信号就象鸽子送信一样先将信号载在电磁波上，再把载有信号的电磁波放射出去，到达接收处设法从电磁波上把信号检出来.3CompanyLogo 电磁波波谱 4CompanyLogo 电磁波频率任何信号都具有确定的频率或波长。这里所讲的频率特性就是无线电信号的频率或波长。无线电波只是一种波长比较长的电磁波,占据的频率范围很广。在自由空间中,波长与频率存在以下关系:c=f*λ=无线电波传播速度〔3 2、00000 公里/秒〕5CompanyLogo 式中:c 为光速,f 和 λ 分别为无线电波的频率和波长,因此,无线电波也可以认为是一种频率相对较低的电磁波。对频率或波进步行分段,分别称为频段或波段。不同频段信号的产生、放大和接收的方法不同,传播的力量和方式也不同,因此它们的分析方法和应用范围也不同。 电磁波频率 6CompanyLogo 波段波长频率传播方式主要用处长波 30000m～3000m10kHz～100kHz 地波超远程无线电通信和导航中波 3000m～200m100kHz～1500kHz 地波和天波调幅〔AM〕无线电播送、电报、通信中短波 200m 3、～50m1500kHz～6000kHz 短波 50m～10m6MHz～30MHz 天波微波米波(VHF)10m～1m30MHz～300MHz 近似直线传播调频〔FM〕无线电播送、电视、导航分米波(UHF)1m～0.1m300MHz～3000MHz 直线传播电视、雷达、导航厘米波 10cm～1cm3000MHz～30000MHz 毫米波 10mm～1mm30000MHz～300000MHz 频率划分7CompanyLogo 无线电波传播在均匀媒质中以恒定的速度沿直线传播，由于能量的扩大和媒质的吸取，离开波源越远强度越小在非均匀媒质中传播时，不但速度发生转变而 4、且会产生反射折射绕射散射 8CompanyLogo 传播特性指的是无线电信号的传播方式、传播距离、传播特点等。无线电信号的传播特性主要依据其所处的频段或波段来区分。电磁波从放射天线辐射出去后,不仅电波的能量会扩大,接收机只能收到其中微小的一局部,而且在传播过程中,电波的能量会被地面、建筑物或高空的电离层吸取或反射,或者在大气层中产生折射或散射等现象,从而造成到达接收机时的强度大大衰减。无线电波传播特性 9CompanyLogo 无线电波的传播方式无线电波的传播方式是指无线电波从放射点到接收点的传播路径依据...
