管道穿越要求

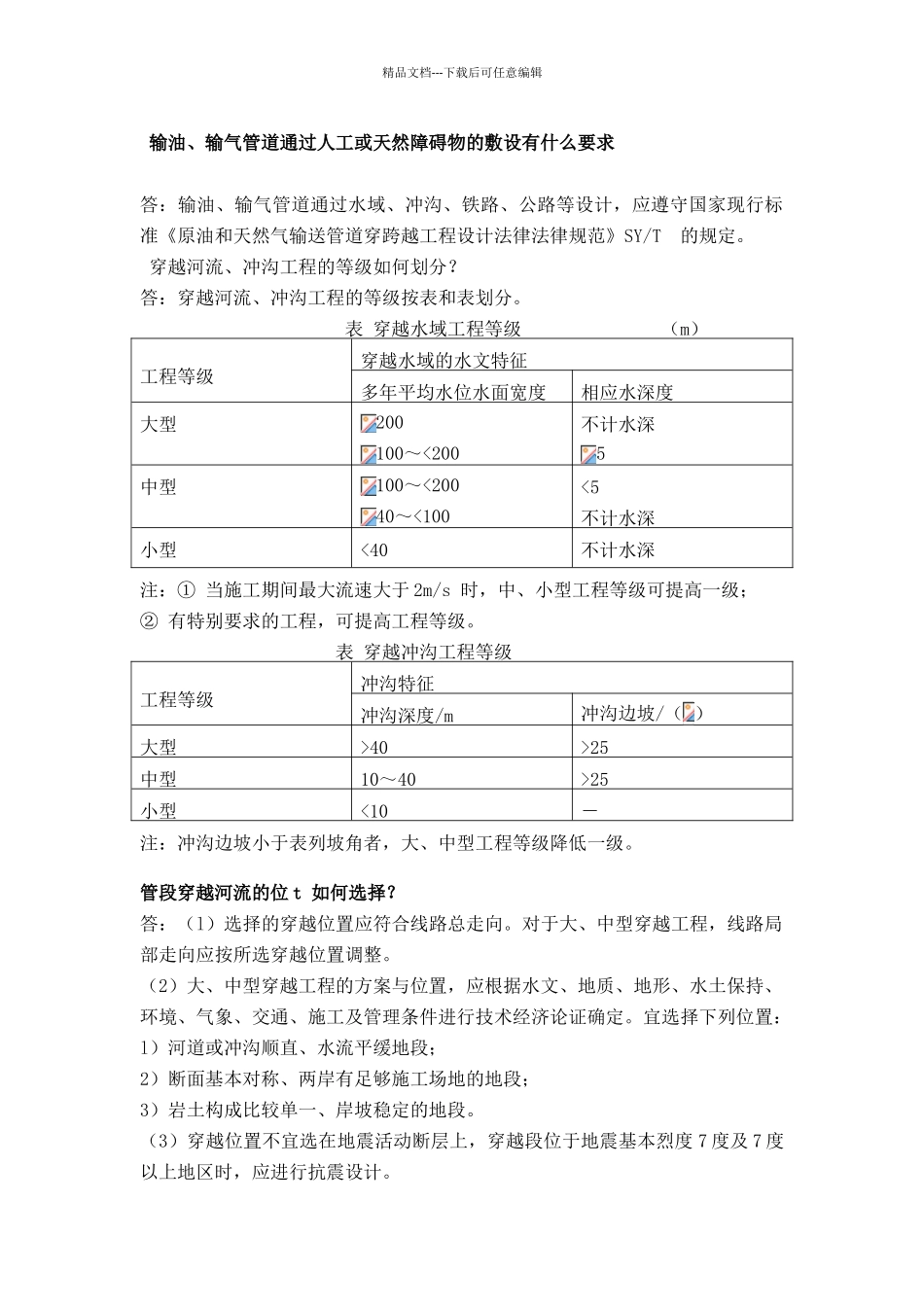

精品文档---下载后可任意编辑 输油、输气管道通过人工或天然障碍物的敷设有什么要求答：输油、输气管道通过水域、冲沟、铁路、公路等设计，应遵守国家现行标准《原油和天然气输送管道穿跨越工程设计法律法律规范》SY/T 的规定。 穿越河流、冲沟工程的等级如何划分？答：穿越河流、冲沟工程的等级按表和表划分。 表 穿越水域工程等级 （m）工程等级穿越水域的水文特征多年平均水位水面宽度相应水深度大型200100～<200不计水深5中型100～<20040～<100<5不计水深小型<40不计水深注：① 当施工期间最大流速大于 2m/s 时，中、小型工程等级可提高一级；② 有特别要求的工程，可提高工程等级。 表 穿越冲沟工程等级工程等级冲沟特征冲沟深度/m冲沟边坡/（ ）大型>40>25中型10～40>25小型<10－注：冲沟边坡小于表列坡角者，大、中型工程等级降低一级。管段穿越河流的位 t 如何选择？答：（l）选择的穿越位置应符合线路总走向。对于大、中型穿越工程，线路局部走向应按所选穿越位置调整。（2）大、中型穿越工程的方案与位置，应根据水文、地质、地形、水土保持、环境、气象、交通、施工及管理条件进行技术经济论证确定。宜选择下列位置：l）河道或冲沟顺直、水流平缓地段；2）断面基本对称、两岸有足够施工场地的地段；3）岩土构成比较单一、岸坡稳定的地段。（3）穿越位置不宜选在地震活动断层上，穿越段位于地震基本烈度 7 度及 7 度以上地区时，应进行抗震设计。精品文档---下载后可任意编辑（4）穿越位置不宜选在河道常常疏浚加深、岸蚀严重或浸滩冲淤变化强烈地段。（5）水库地区穿越位置宜避开库区与尾水区。若在水库下游穿越，应选在水坝下游集中冲刷影响区之外。位于水库下游的穿越工程，必须取得水库泄洪时的局部冲刷与清水冲刷资料。 管段穿越河流的设计如何考虑？答：（l）大型穿越工程应按百年一遇洪水设计，中型穿越工程应按五十年一遇洪水设计，小型穿越工程应按二十年一遇洪水设计。（2）穿越管段应垂直于水流轴向；如要斜交时，交角不宜小于 60 。（3）在通航河流上的穿越管段埋深，应防止被船锚或疏航机具损坏。穿越工程的各项措施不得影响航道通行，并应征得航道主管部门的同意。（4）穿越管段与桥梁间的最小距离应满足表的规定。若采纳爆破成沟，应经计算增大安全距离。 表 穿越管段与桥梁间距离 （m）桥梁等级大桥中、小桥间距要求10080（5）穿越管段与港口、码头、水下建筑物或引水建筑物之间的距离不得小于...
