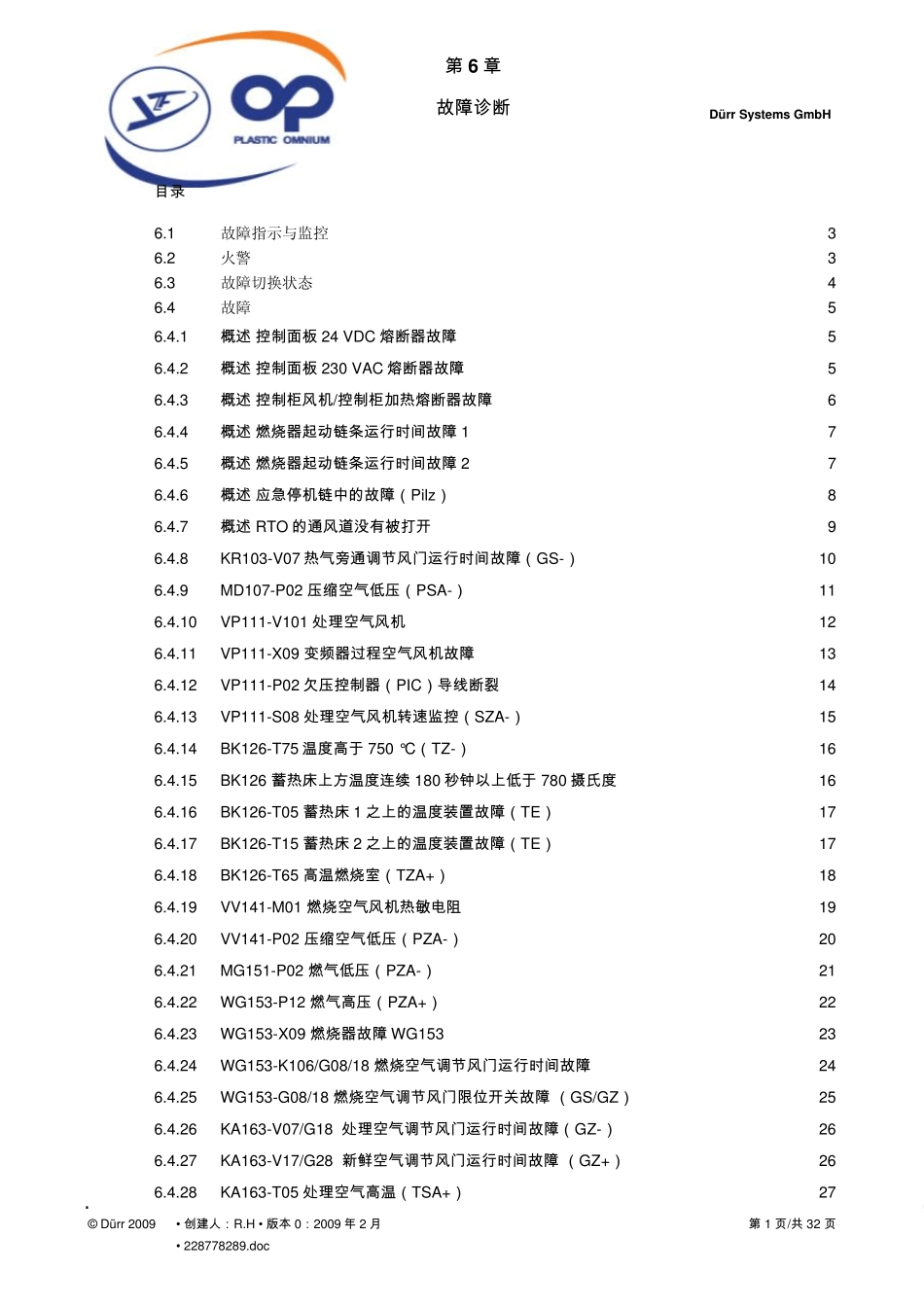

第 6 章 故 障 诊 断 Dürr Systems GmbH © Dürr 2009 • 创 建 人 ： R.H • 版 本 0： 2009 年 2 月 第 1 页 /共 32 页 • 228778289.doc 目 录 6.1 故障指示与监控 3 6.2 火警 3 6.3 故障切换状态 4 6.4 故障 5 6.4.1 概 述 控 制 面 板 24 VDC 熔 断 器 故 障 5 6.4.2 概 述 控 制 面 板 230 VAC 熔 断 器 故 障 5 6.4.3 概 述 控 制 柜 风 机 /控 制 柜 加 热 熔 断 器 故 障 6 6.4.4 概 述 燃 烧 器 起 动 链 条 运 行 时 间 故 障 1 7 6.4.5 概 述 燃 烧 器 起 动 链 条 运 行 时 间 故 障 2 7 6.4.6 概 述 应 急 停 机 链 中 的 故 障 （ Pilz） 8 6.4.7 概 述 RTO 的 通 风 道 没 有 被 打 开 9 6.4.8 KR103-V07 热 气 旁 通 调 节 风 门 运 行 时 间 故 障 （ GS-） 10 6.4.9 MD107-P02 压 缩 空 气 低 压 （ PSA-） 11 6.4.10 VP111-V101 处 理 空 气 风 机 12 6.4.11 VP111-X09 变 频 器 过 程 空 气 风 机 故 障 13 6.4.12 VP111-P02 欠 压 控 制 器 （ PIC） 导 线 断 裂 14 6.4.13 VP111-S08 处 理 空 气 风 机 转 速 监 控 （ SZA-） 15 6.4.14 BK126-T75 温 度 高 于 750 °C（ TZ-） 16 6.4.15 BK126 蓄 热 床 上方温 度 连续 180 秒钟以上低 于 780 摄氏度 16 6.4.16 BK126-T05 蓄 热 床 1 之上的 温 度 装置故 障 （ TE） 17 6.4.17 BK126-T15 蓄 热 床 2 之上的 温 度 装置故 障 （ TE） 17 6.4.18 BK126-T65 高 温 燃 烧 室（ TZA+） 18 6.4.19 VV141-M01 燃 烧 空 气 风 机 热 敏电阻 19 6.4.20 VV141-P02 压 缩 空 气 低 压 （ PZA-） 20 6.4.21 MG151-P02 燃 气 低 压 （ PZA-） 21 6.4.22 WG153-P12 燃 气 高 压 （ PZA+） 22 6.4.23 WG153-X09 燃 烧 器 故 障 WG153 23 6.4.24 WG153-K106/G08/18 燃 烧 空 气 调 节 风 门 运 行 时 间 故 障 24 6.4.25 WG153-G08/18 燃 烧 空 气 调 节 风 门 限位开 关故 障 （ GS/GZ） 25 6.4.26 KA163-V07/G18 处 理 空 气 调 节 风 门 运 行 时 间 ...
