松下42PZ80CSS板电路分析及维修

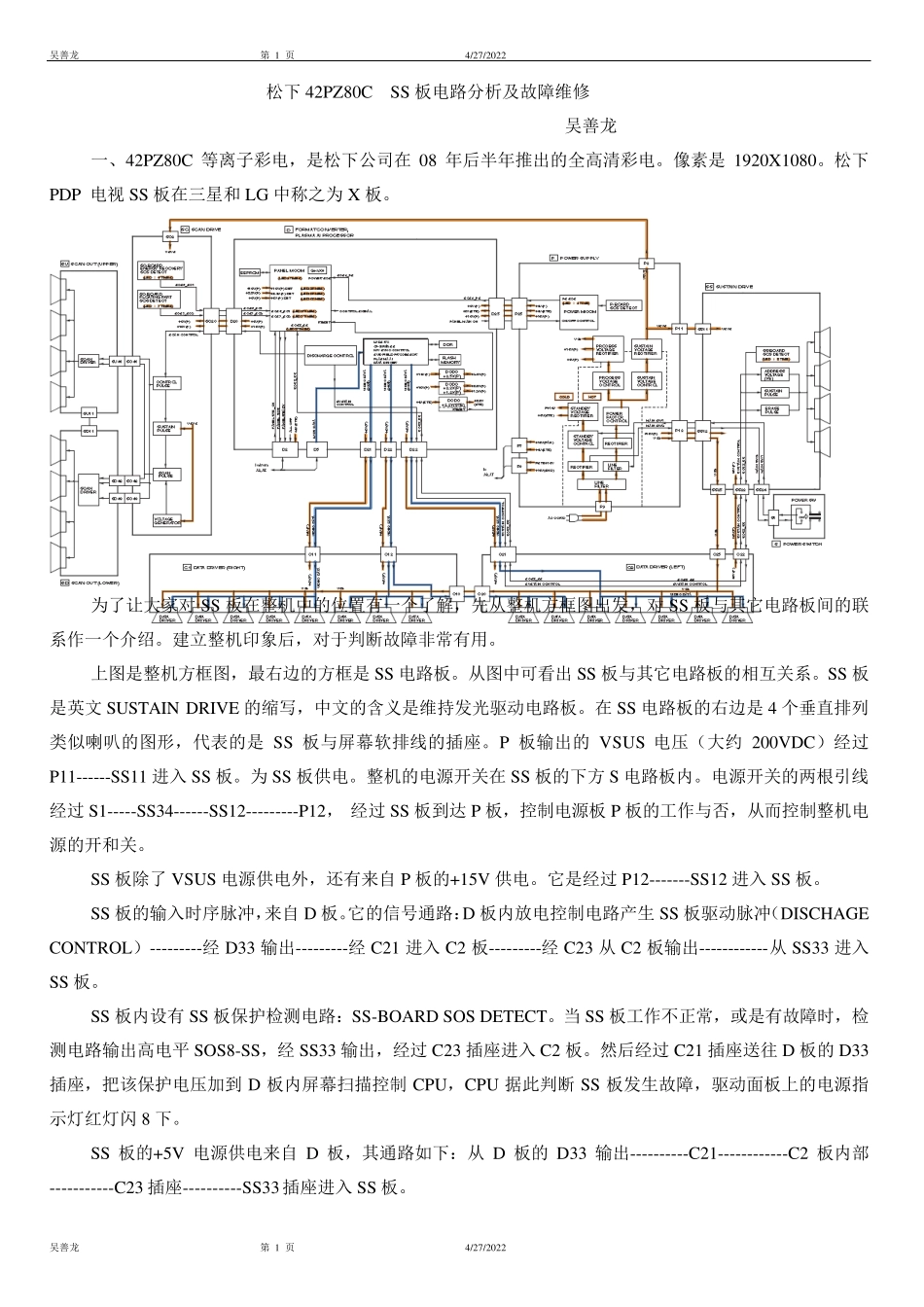

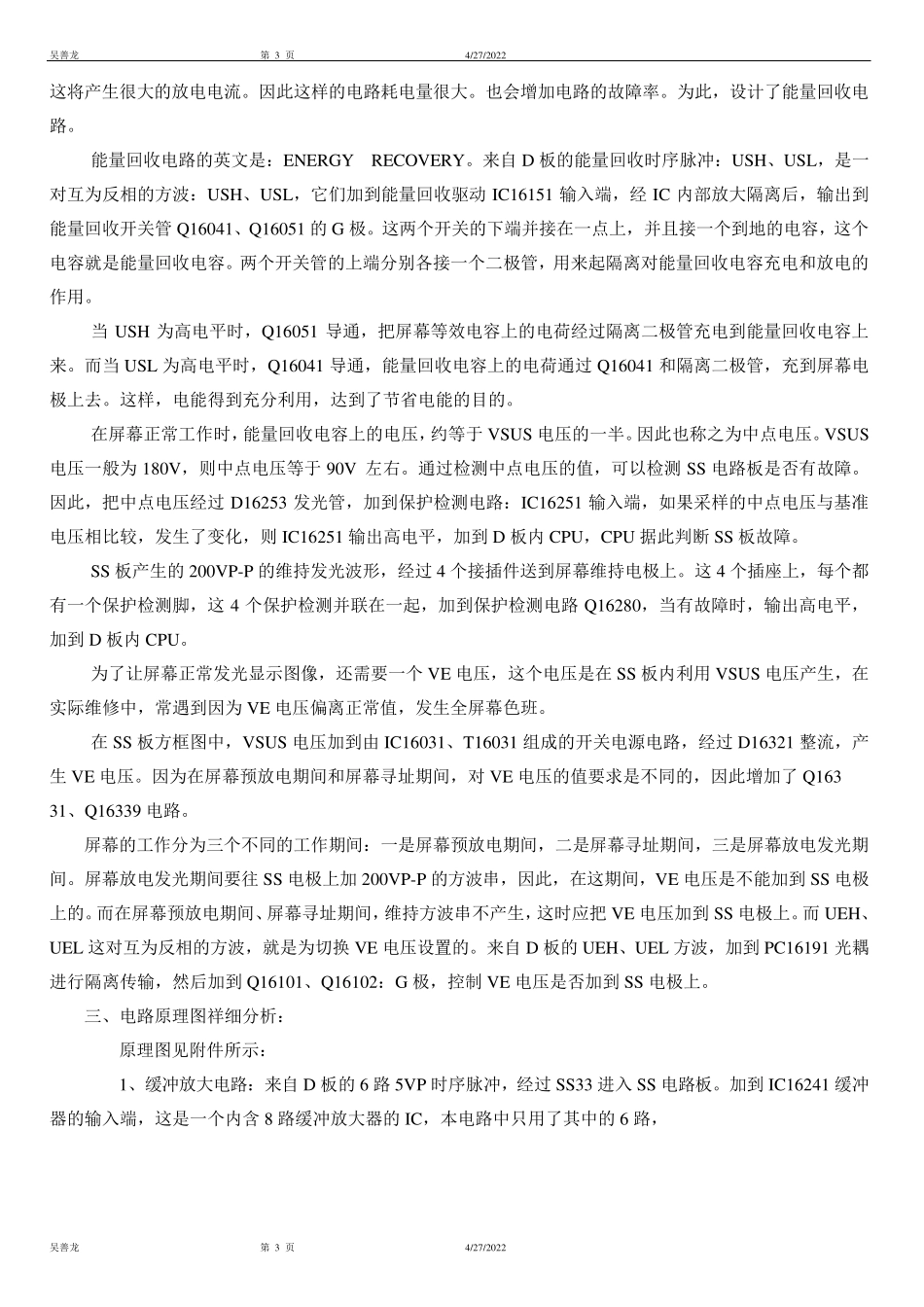

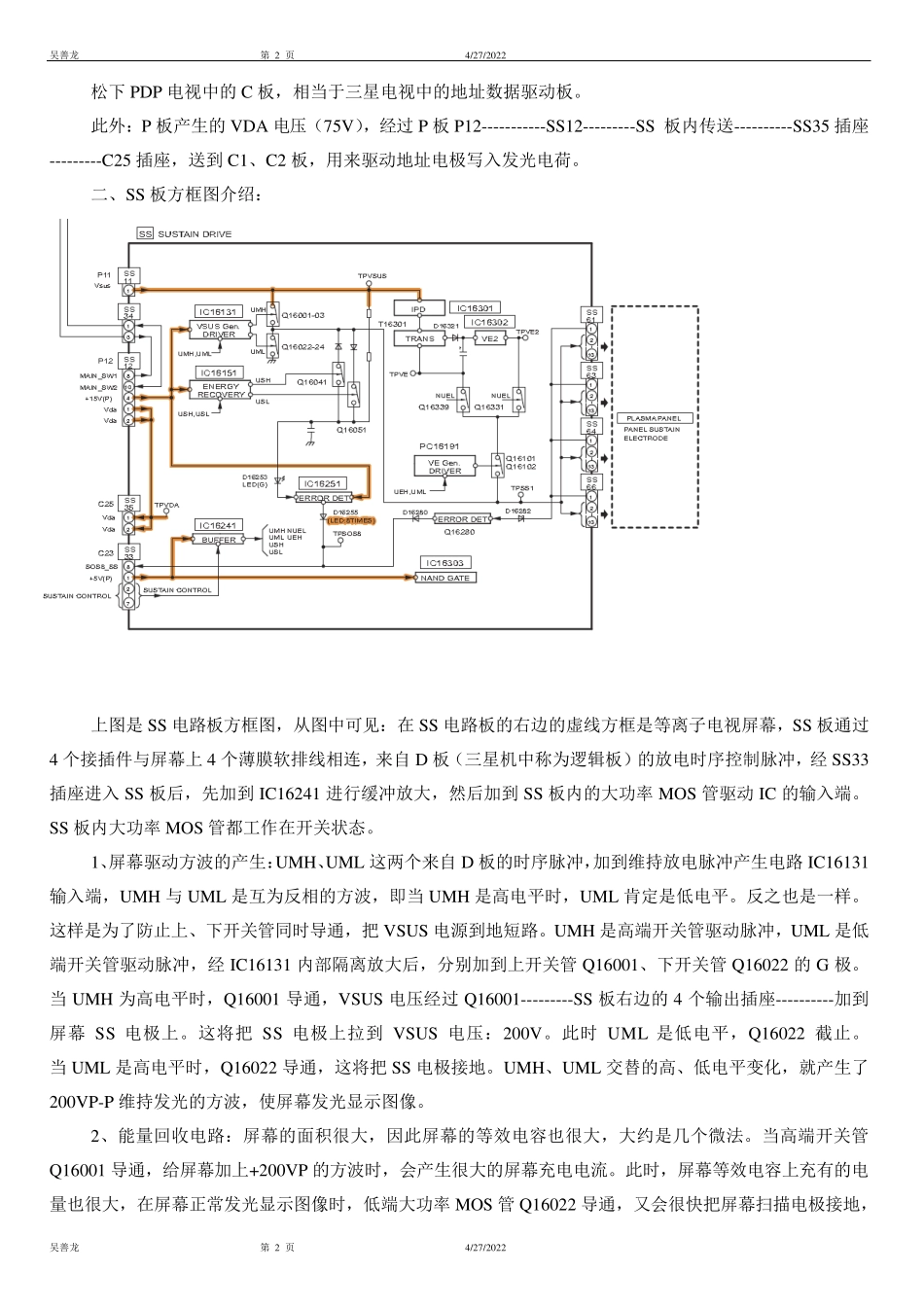

吴善龙 第 1 页 4/27/2022 吴善龙 第 1 页 4/27/2022 松下42PZ80C SS 板电路分析及故障维修 吴善龙 一、42PZ80C 等离子彩电，是松下公司在 08 年后半年推出的全高清彩电。像素是 1920X1080。松下PDP 电视 SS 板在三星和 LG 中称之为 X 板。 为了让大家对 SS 板在整机中的位置有一个了解，先从整机方框图出发，对 SS 板与其它电路板间的联系作一个介绍。建立整机印象后，对于判断故障非常有用。 上图是整机方框图，最右边的方框是 SS 电路板。从图中可看出 SS 板与其它电路板的相互关系。SS 板是英文 SUSTAIN DRIVE 的缩写，中文的含义是维持发光驱动电路板。在 SS 电路板的右边是 4 个垂直排列类似喇叭的图形，代表的是 SS 板与屏幕软排线的插座。P 板输出的 VSUS 电压（大约 200VDC）经过P11------SS11 进入 SS 板。为 SS 板供电。整机的电源开关在 SS 板的下方 S 电路板内。电源开关的两根引线经过 S1-----SS34------SS12---------P12， 经过 SS 板到达 P 板，控制电源板P 板的工作与否，从而控制整机电源的开和关。 SS 板除了 VSUS 电源供电外，还有来自 P 板的+15V 供电。它是经过 P12-------SS12 进入 SS 板。 SS 板的输入时序脉冲，来自 D 板。它的信号通路：D 板内放电控制电路产生 SS 板驱动脉冲（DISCHAGE CONTROL）---------经 D33 输出---------经 C21 进入 C2 板---------经 C23 从 C2 板输出------------从 SS33 进入SS 板。 SS 板内设有 SS 板保护检测电路：SS-BOARD SOS DETECT。当 SS 板工作不正常，或是有故障时，检测电路输出高电平 SOS8-SS，经 SS33 输出，经过 C23 插座进入 C2 板。然后经过 C21 插座送往 D 板的 D33插座，把该保护电压加到 D 板内屏幕扫描控制 CPU，CPU 据此判断 SS 板发生故障，驱动面板上的电源指示灯红灯闪 8 下。 SS 板的+5V 电源供电来自 D 板，其通路如下：从 D 板的 D33 输出----------C21------------C2 板内部-----------C23 插座----------SS33 插座进入 SS 板。 吴善龙 第 2 页 4/27/2022 吴善龙 第 2 页 4/27/2022 松下PDP 电视中的C 板，相当于三星电视中的地址数据驱动板。 此外：P 板产生的V DA 电压（75V ），经过P 板P12-----------SS12---------SS 板内传送----------SS35 插座---------C25 插座，送到C1、C2 板，...
