松涛水利工程施工总进度网络计划编制

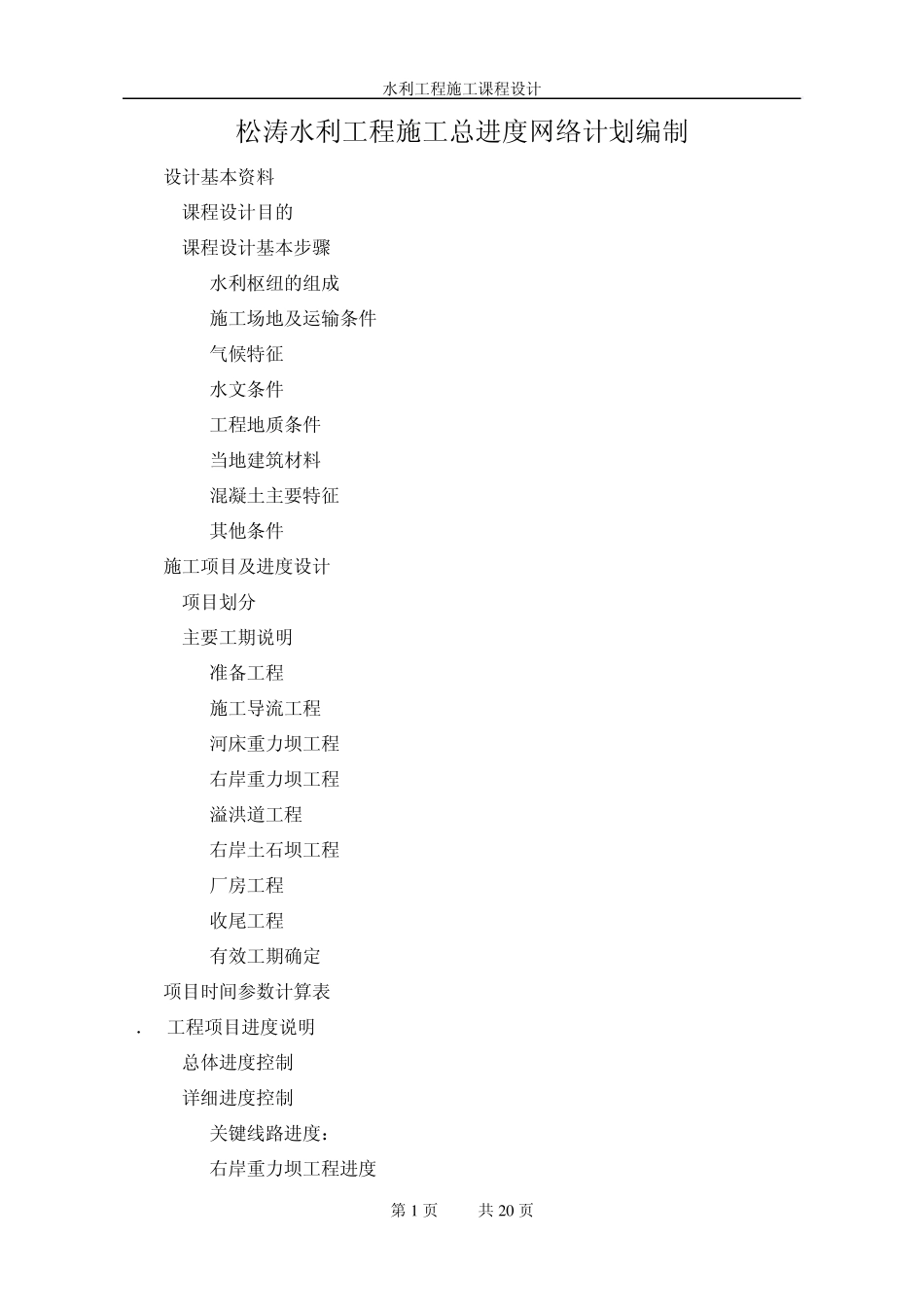

水利工程施工课程设计 第1 页 共2 0 页 松涛水利工程施工总进度网络计划编制 1. 设计基本资料 1. 1 课程设计目的 1. 2 课程设计基本步骤 1. 2. 1 水利枢纽的组成 1. 1. 2 施工场地及运输条件 1. 2. 3 气候特征 1. 2. 4 水文条件 1. 2. 5 工程地质条件 1. 2. 6 当地建筑材料 1. 2. 7 混凝土主要特征 1. 2. 8 其他条件 2. 施工项目及进度设计 2. 1 项目划分 2. 2 主要工期说明 2. 2. 1 准备工程 2. 2. 2 施工导流工程 2. 2. 3 河床重力坝工程 2. 2. 4 右岸重力坝工程 2. 2. 5 溢洪道工程 2. 2. 6 右岸土石坝工程 2. 2. 7 厂房工程 2. 2. 8 收尾工程 2. 2. 9 有效工期确定 3. 项目时间参数计算表 4． 工程项目进度说明 4. 1 总体进度控制 4. 2 详细进度控制 4. 2. 1 关键线路进度： 4. 2. 2 右岸重力坝工程进度 水利工程施工课程设计 第2 页 共2 0 页 4. 2. 3 右岸土石坝工程进度 4. 2. 4 坝后式厂房工程进度 4. 2. 5 溢洪道工程进度 5. 时标网络图 1. 设计基本资料 1. 1 课程设计目的 在巩固所学基础知识和专业知识的前提下,运用现代组织管理工具——网络计划技术，对松涛水利枢纽的施工进度进行安排从而进一步了解水利水电工程个项目之间的项目关系，综合掌握水利水电工程施工的全貌，培养统筹全局的观念。 1. 2 课程设计基本步骤 1. 2. 1 水利枢纽的组成 松涛水利枢纽位于柳河干流上的松涛峡，系一级建筑物，由河床混凝土重力坝、溢洪道、右岸土坝和坝后厂房等部分组成。枢纽主要任务是发电，共装三台机组，每台机组15万千瓦，发电的最低水位为 500米，相应库容 19.5亿米 3。 枢纽的右岸适当位置布置有排砂放空洞，可满足封孔蓄水期对游供水100米 3／秒流量的要求。 枢纽各组成建筑物的工程量见表 1。 表 1 主要水工建筑物的组成和工程量表 序 号 工 程 项 目 挖方（千米 3 ） 填 方（千米 3 ） 混凝土钢 筋混凝土 （千米3 ） 灌浆工程（百米） 土万 石 方 合 计 土 方 堆 砌 石 反 滤 层 合 计 总 计 固结 灌浆 1 河床坝 1 1 0 3 2 7 4 3 7 7 4 3 2 0 7 1 3 7 水利工程施工课程设计 第3 页 共2 0 页 2 石力坝 2 4 0 3 5 2 7 5 1 1 8 8 5 4 6 3 溢洪道 1 2 1 0 5 1 0 1 7 2 0 2 4 2...
