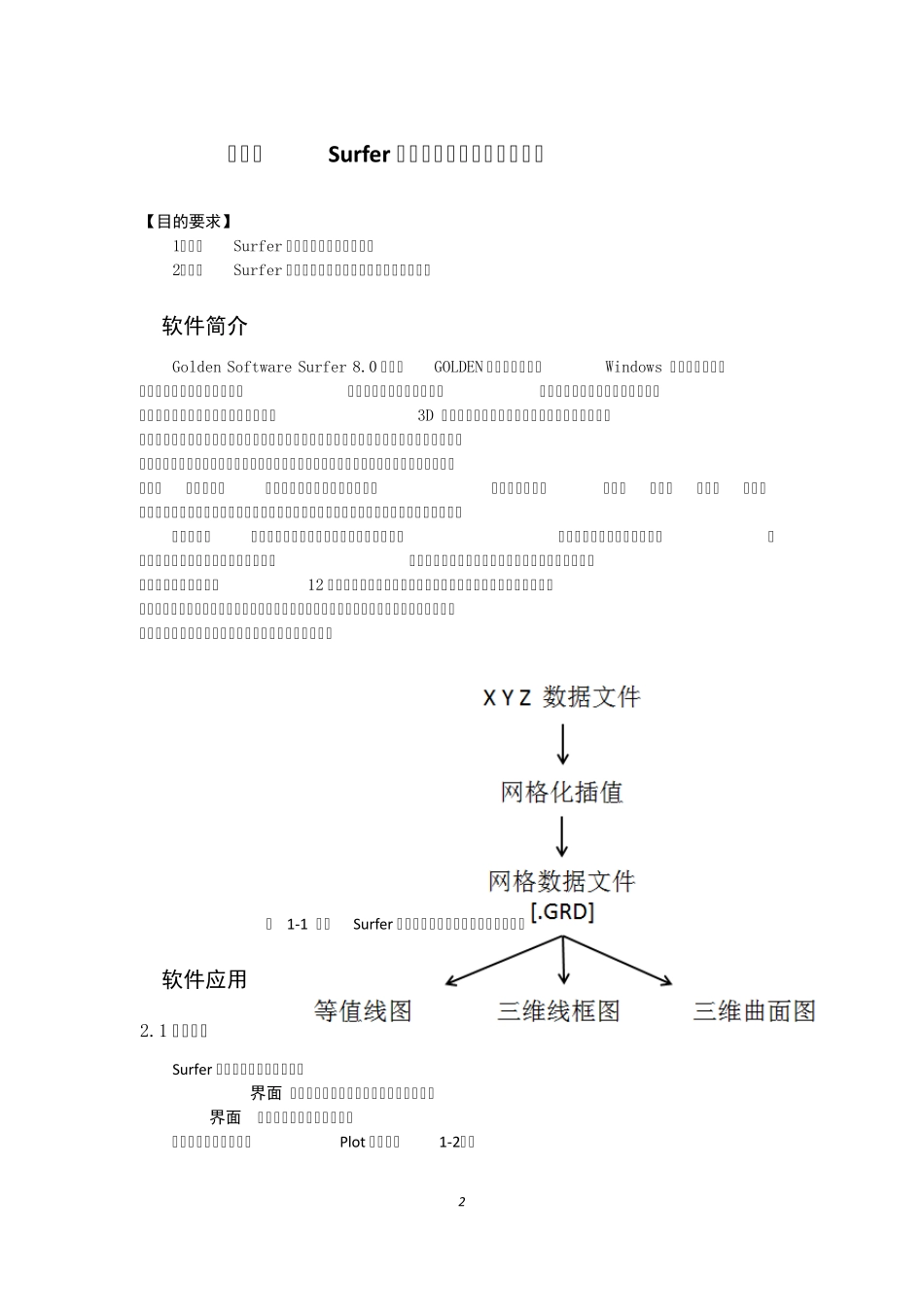

1 《构造地质学》实习指导 软件应用部分 中国地质大学(武汉)地学院构造地质学系 李志勇 2 实习一 Su rfer 软件在构造地质学中的应用 【目的要求】 1)使用Surfer 软件获取和处理地质数据 2)使用Surfer 软件进行图形绘制,实现地质数据可视化 1 软件简介 Golden Software Surfer 8.0 是美国GOLDEN 软件公司一套在Windows 操作环境下运行的二维和三维图形绘制软件。软件具有强大的绘图能力,能将离散数据经过插值生成规则的格网数据,绘制丰富多彩的等值线图、3D 立体图、矢量图、影像图、阴影地貌图、地貌晕渲图等,而且能很方便标注、修改绘制好的图件。具有简单的数学运算、数据统计、平滑、滤波、微分、积分、傅立叶和谱分析等多种数据分析功能。也具有趋势面分析、体积、面积计算、地形分析、剖面计算等三维空间分析功能。用户包括测绘、矿业、工程、医药、地学、生物等领域的研究人员、工程师和科学家,是科技工作者特别是地学研究人员必备的软件。 软件对中、小离散数据进行插值处理具有绝对的优势。正是因为其强大的插值功能,已经使它成为用来处理数据首选的软件,能迅速地将离散点的测量数据通过插值转换为连续的数据曲面。软件提供了12 种插值方法:反距离加权插值法、克里金插值法、最小曲率法、改进谢别德法、自然邻点插值法、最近邻点插值法、多元回归法、径向基函数法、线性插值三角网法、移动平均法、局部多项式法和数据度量法。 图 1-1 使用Su rfer 软件进行数据处理和绘图的基本流程 2 软件应用 2.1 软件界面 Su rfer 软件具有两种工作界面: Worksheet界面 数据文件的建立、打开、保存、统计等。 plot界面 网格文件处理和图形绘制。 软件运行后进入默认的Plot 界面(图1-2)。 3 图 1-2 Su rfer 软件Plot 界面 2.2 建立XYZ 数据文件 一个XYZ 数据文件至少包含三列数据:其中两列数据为数据点的X 坐标和Y 坐标值,第三列数据为对应数据点的Z 值。Z 值一般代表具有特定意义的数值,为我们分析处理和绘制可视化图形的数据列,例如数据点的高程值,或者降水量、温度、化学元素浓度等。 建立XYZ 数据文件通常有两种方法: 1)使用Su rfer 软件中Worksheet 电子表单建立 点击菜单File>New ,弹出对话框中选择Worksheet,进入Worksheet 电子表单。 在 Worksheet 电子表单中,可以输入数据,建立XYZ( .DAT)数据文件,也打开、编辑和保存数据文件。 4 2...
