构造地质学作图题汇总VIP专享

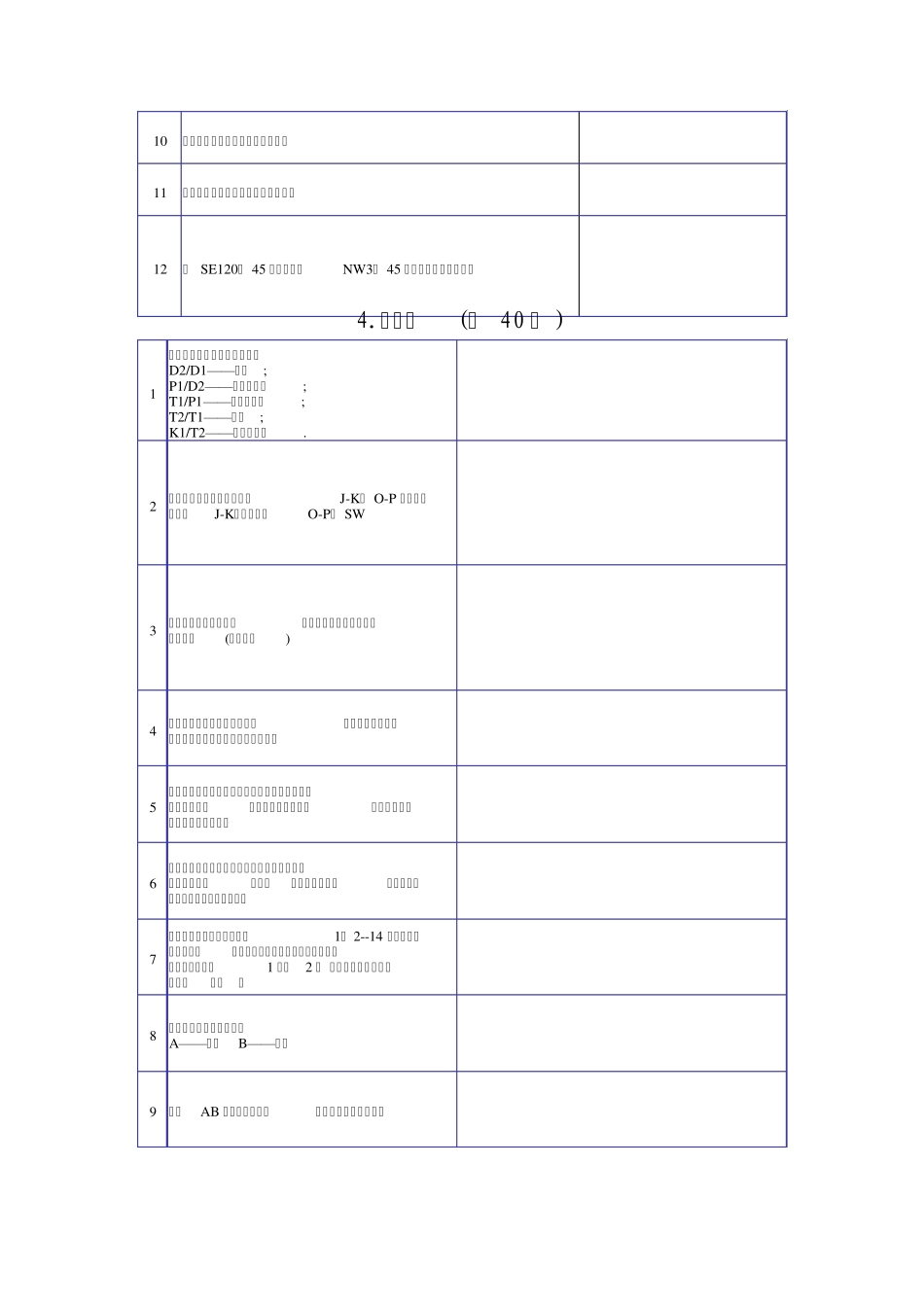

1 考试常见作图题(共 18 道 ) 1 用作图法在下面地质图上求煤层的产状（170°＜50°） 2 A 点出露为某一地质界面，其产状为：1、水平岩层，2、直立岩层，3、 W 270∠ 50，画出三种状态下可能出露界线的形态。 3 给出下列图中岩层发育的原生沉积构造。 4 示意绘出地层角度不整合及平行不整合接触关系。 5 褶皱剖面图上绘制等倾斜线，确定褶皱形态类型。 6 示意绘出枢纽向东倾伏、轴面直立的尖棱背斜的平、剖图。 7 用剖面图表示下列褶皱形态。 8 下面剖面图为一逆断层，假若岩石体比较强硬（能干），试在图上绘出1、应变椭圆2、标出派生应力场的主应力轴及其符号3、画出主要的派生构造类型 9 用示意图表示下列构造1、追踪张节理2、压力影构造3、 S-C 面理 (S-C 面理组构是一种普遍发育于韧性剪切带中的构造组合形式，即由S 面理和C 面理组成。其中，S 面理是先于C 面理的挤压面理，C 面理是形成稍晚的剪切面理)。 4、 逆冲推覆构造的台阶式结构（断坡和断坪） 10 用剖面图示出由阶梯状正断层组合 11 用剖面图示出由又叠瓦式逆断层组合 12 作 SE120∠ 45 岩层产状及NW 3∠ 45 线理产状的赤平投影图 4.问答题(共 40 道 ) 1 分析下图各地层间的接触关系 D2/D1——整合; P1/D2——平行不整合; T1/P1——平行不整合; T2/T1——整合; K1/T2——角度不整合. 2 分析下面地形地质图，指出J-K、 O-P 地层的产出状态J-K：水平产状O-P： SW 3 分析下面地形地质图，指出地层是正常层序还是倒转层序(倒转层序) 4 下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出） 5 下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出） 6 根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形） 7 下面剖面图中，两种岩层（1、 2--14 层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）1 大，2 小 ？背形转折端发育在哪一侧东侧？ 8 指出图中线理的名称类型 A——皱纹B——拉伸 9 下图AB 为一线性构造，请指出其产状要素名称 10 写出下图褶皱各部分名称 1）转折端2）翼3）核4）轴面5）枢纽 6）背斜最高点7）脊8）拐点 11 根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。 12 下图为S 形雁列脉，请用箭头...
