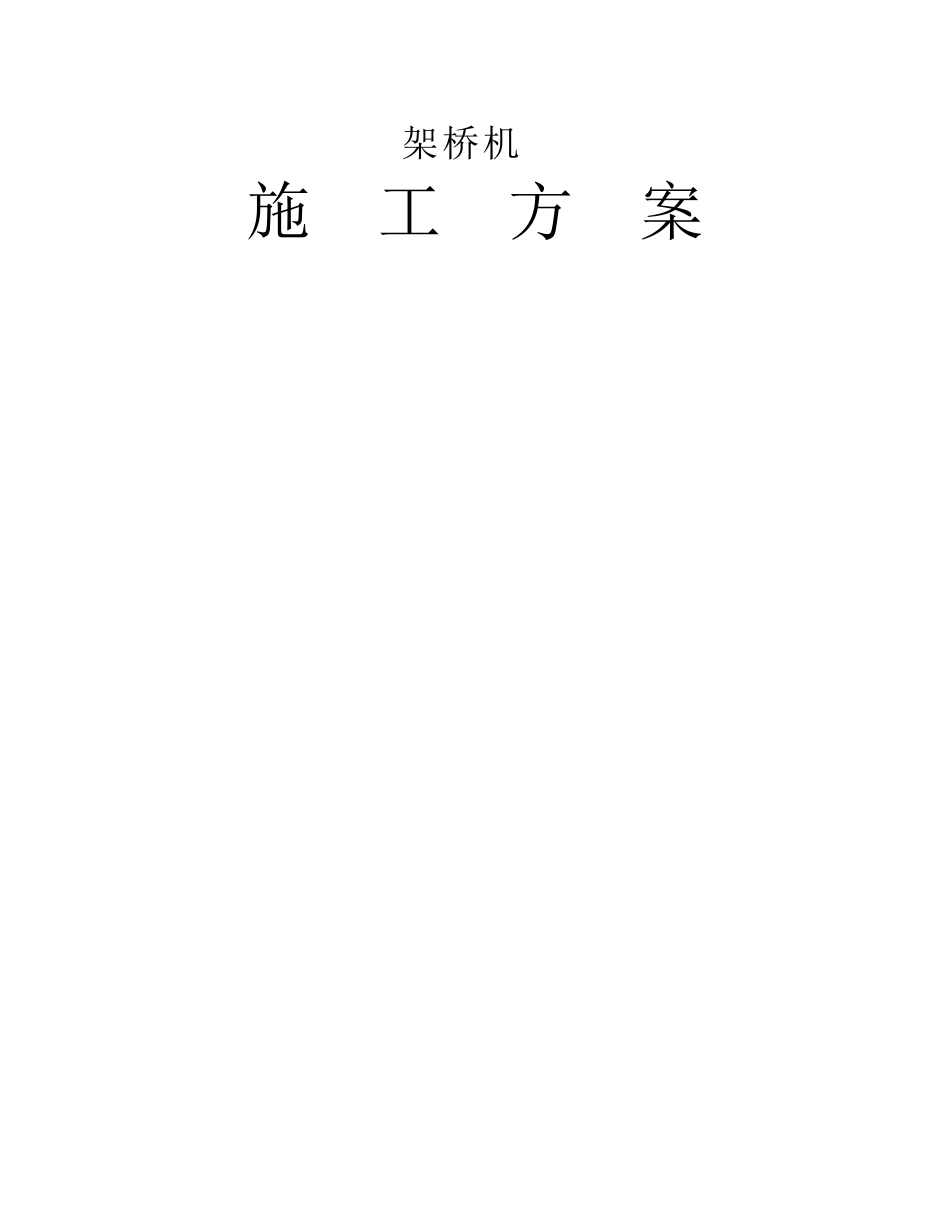

架桥机施工方案

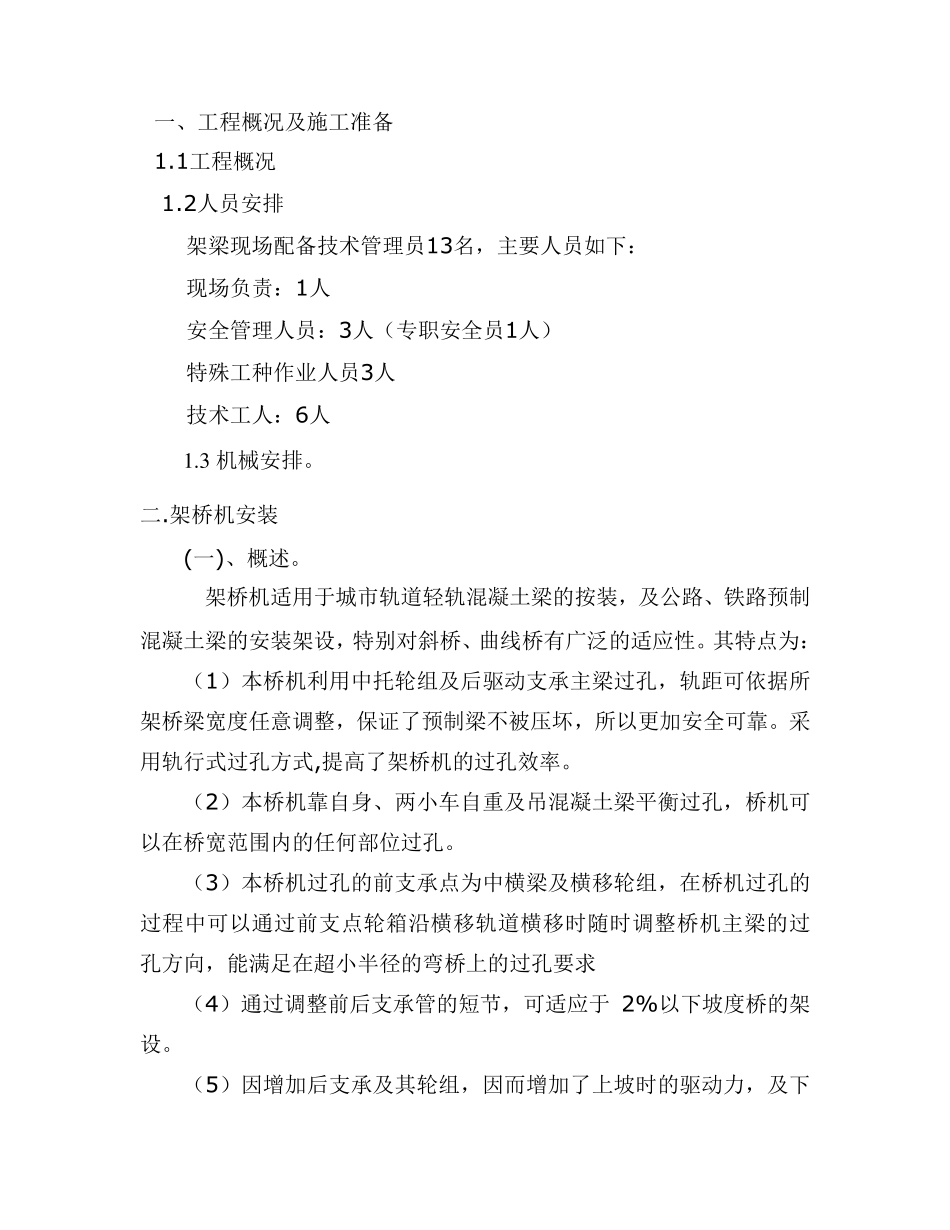

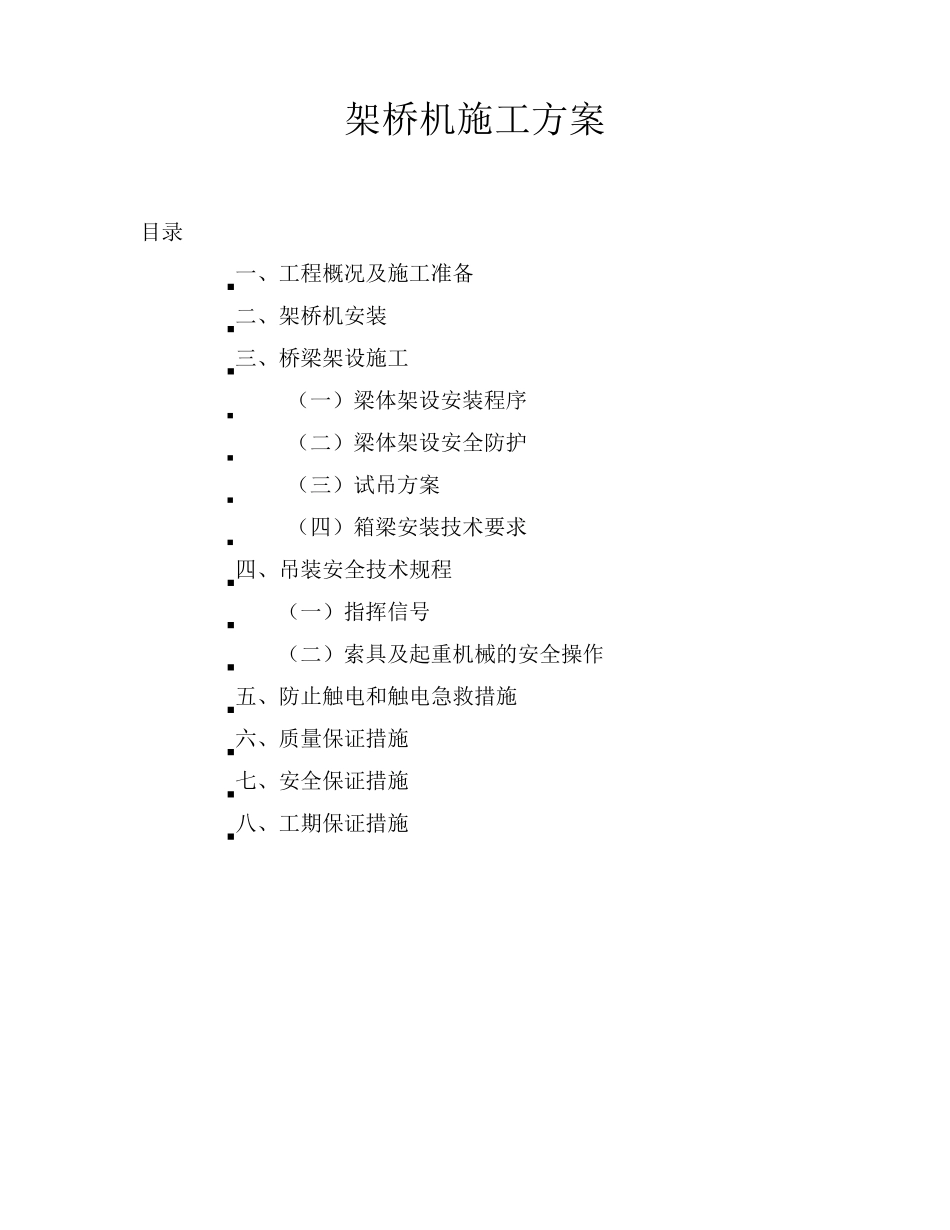

架桥机 施 工 方 案 架桥机施工方案 目录 一、工程概况及施工准备 二、架桥机安装 三、桥梁架设施工  （一）梁体架设安装程序  （二）梁体架设安全防护  （三）试吊方案  （四）箱梁安装技术要求 四、吊装安全技术规程  （一）指挥信号  （二）索具及起重机械的安全操作 五、防止触电和触电急救措施 六、质量保证措施 七、安全保证措施 八、工期保证措施 一、工程概况及施工准备 1.1工程概况 1.2人员安排 架梁现场配备技术管理员13名，主要人员如下： 现场负责：1人 安全管理人员：3人（专职安全员1人） 特殊工种作业人员3人 技术工人：6人 1 .3 机械安排。 二.架桥机安装 (一)、概述。 架桥机适用于城市轨道轻轨混凝土梁的按装，及公路、铁路预制混凝土梁的安装架设，特别对斜桥、曲线桥有广泛的适应性。其特点为： （1）本桥机利用中托轮组及后驱动支承主梁过孔，轨距可依据所架桥梁宽度任意调整，保证了预制梁不被压坏，所以更加安全可靠。采用轨行式过孔方式,提高了架桥机的过孔效率。 （2）本桥机靠自身、两小车自重及吊混凝土梁平衡过孔，桥机可以在桥宽范围内的任何部位过孔。 （3）本桥机过孔的前支承点为中横梁及横移轮组，在桥机过孔的过程中可以通过前支点轮箱沿横移轨道横移时随时调整桥机主梁的过孔方向，能满足在超小半径的弯桥上的过孔要求 （4）通过调整前后支承管的短节，可适应于 2%以下坡度桥的架设。 （5）因增加后支承及其轮组，因而增加了上坡时的驱动力，及下坡时的制动力，使桥机使用起来更加安全。 （6）前框架及后上、下横梁宽度都可调整，且保证架梁宽度不变，所以适用于 45 度及以下斜桥。 (二).主要人员职责: 1〕 架桥队长必须由三年以上工作经验,并经过培训取得合格证,并持有起重工合格证书的人员担任。架桥队长是本架桥队安全生产第一责任人。 2〕 安全员必须是有三年工作经验,懂施工技术,责任心强的人员担任,安全员对本队施工安全负全面责任。 3〕 运梁班长、吊装班长由懂技术，责任心强的人员担任。对本班安全生产负第一责任。 4〕 以上人员及电工、起重工，电焊工都必须经过培训，持证上岗。 (三)、架桥机主要结构及功能 架桥机其主体结构由主梁、上横梁和前框架、起升天车、支承横移轮组及轨道系统、托轮机构、前液压顶升机构、后驱动装置、运梁平车、电气系统等组成。 1）主梁：采用A 型桁架梁，销接组装时按编号...
