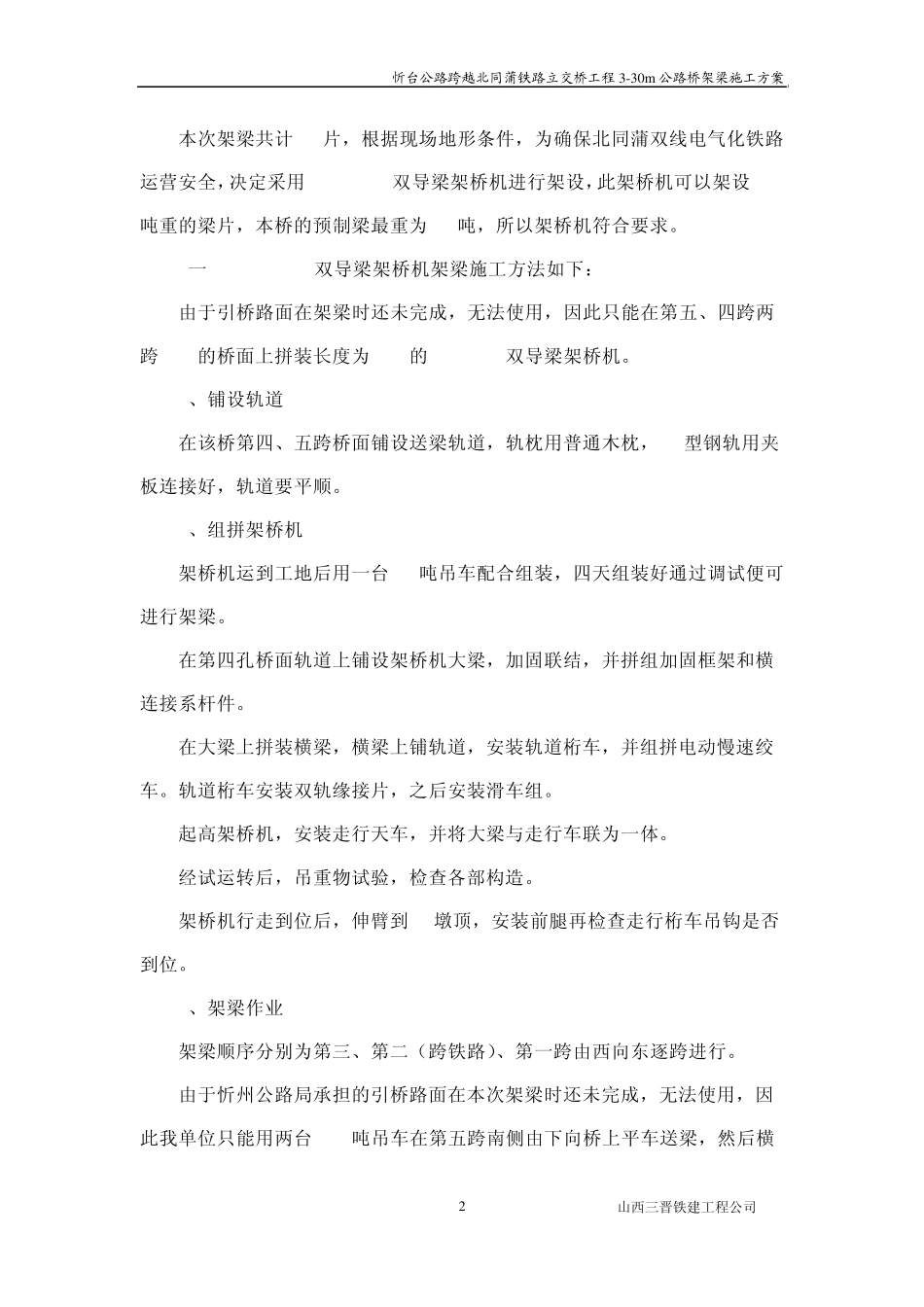

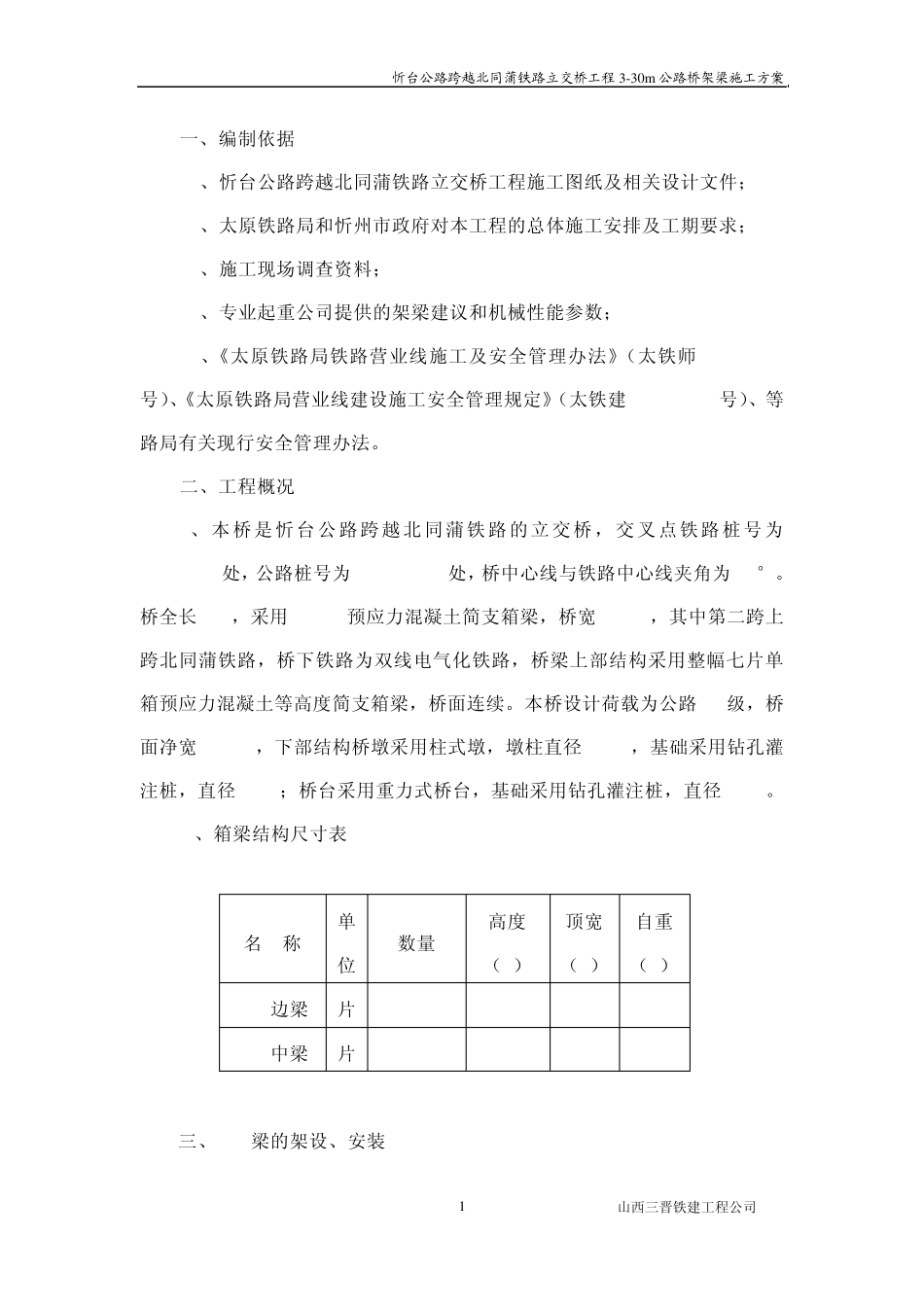

忻台公路跨越北同蒲铁路立交桥工程 3-30m 公路桥架梁施工方案 山西三晋铁建工程公司 1 一、编制依据 1、忻台公路跨越北同蒲铁路立交桥工程施工图纸及相关设计文件; 2、太原铁路局和忻州市政府对本工程的总体施工安排及工期要求; 3、施工现场调查资料; 4、专业起重公司提供的架梁建议和机械性能参数; 5、《太原铁路局铁路营业线施工及安全管理办法》(太铁师[2007]219号)、《太原铁路局营业线建设施工安全管理规定》(太铁建[2006]213号)、等路局有关现行安全管理办法。 二、工程概况 1、本桥是忻台公路跨越北同蒲铁路的立交桥,交叉点铁路桩号为K256+353处,公路桩号为K0+384.80处,桥中心线与铁路中心线夹角为77°。桥全长 90m,采用 3-30m预应力混凝土简支箱梁,桥宽 22.5m,其中第二跨上跨北同蒲铁路,桥下铁路为双线电气化铁路,桥梁上部结构采用整幅七片单箱预应力混凝土等高度简支箱梁,桥面连续。本桥设计荷载为公路I级,桥面净宽 8.44m,下部结构桥墩采用柱式墩,墩柱直径 1.3m,基础采用钻孔灌注桩,直径 1.5m;桥台采用重力式桥台,基础采用钻孔灌注桩,直径 1.2m。 2、箱梁结构尺寸表 名 称 单位 数量 高度(m) 顶宽(m) 自重(t) 30m边梁 片 6 1.6 2.85 98 30m中梁 片 15 1.6 2.4 95 三、30m梁的架设、安装 忻台公路跨越北同蒲铁路立交桥工程 3-30m 公路桥架梁施工方案 山西三晋铁建工程公司 2 本次架梁共计21片,根据现场地形条件,为确保北同蒲双线电气化铁路运营安全,决定采用35m/100t双导梁架桥机进行架设,此架桥机可以架设100吨重的梁片,本桥的预制梁最重为98吨,所以架桥机符合要求。 (一) 35m/100t 双导梁架桥机架梁施工方法如下: 由于引桥路面在架梁时还未完成,无法使用,因此只能在第五、四跨两跨 60m的桥面上拼装长度为55m的35m100t双导梁架桥机。 1、铺设轨道 在该桥第四、五跨桥面铺设送梁轨道,轨枕用普通木枕,43型钢轨用夹板连接好,轨道要平顺。 2、组拼架桥机 架桥机运到工地后用一台 16吨吊车配合组装,四天组装好通过调试便可进行架梁。 在第四孔桥面轨道上铺设架桥机大梁,加固联结,并拼组加固框架和横连接系杆件。 在大梁上拼装横梁,横梁上铺轨道,安装轨道桁车,并组拼电动慢速绞车。轨道桁车安装双轨缘接片,之后安装滑车组。 起高架桥机,安装走行天车,并将大梁与走行车联为一体。 经试运转后,吊重物试验,检查各部构造。 架...
