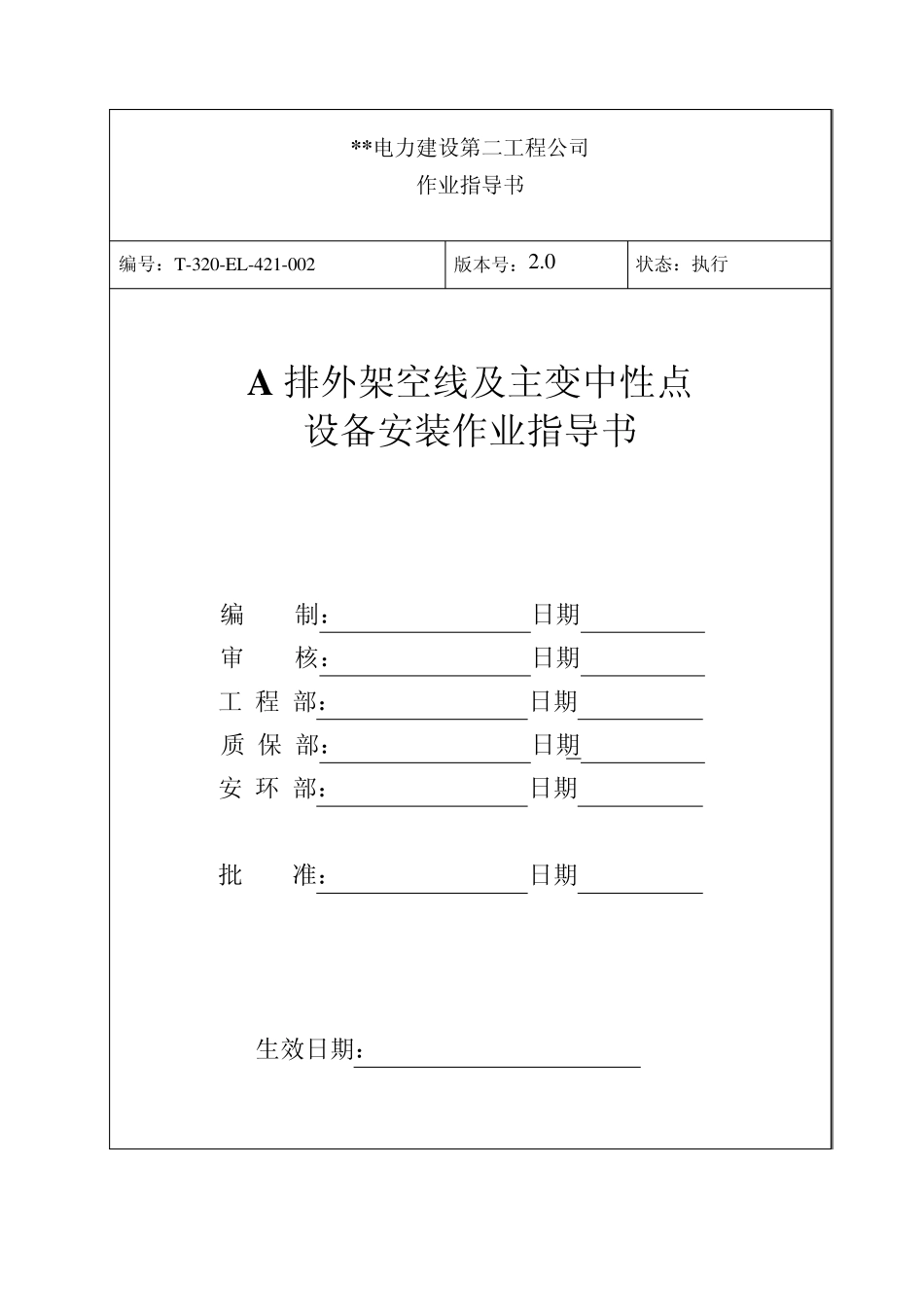

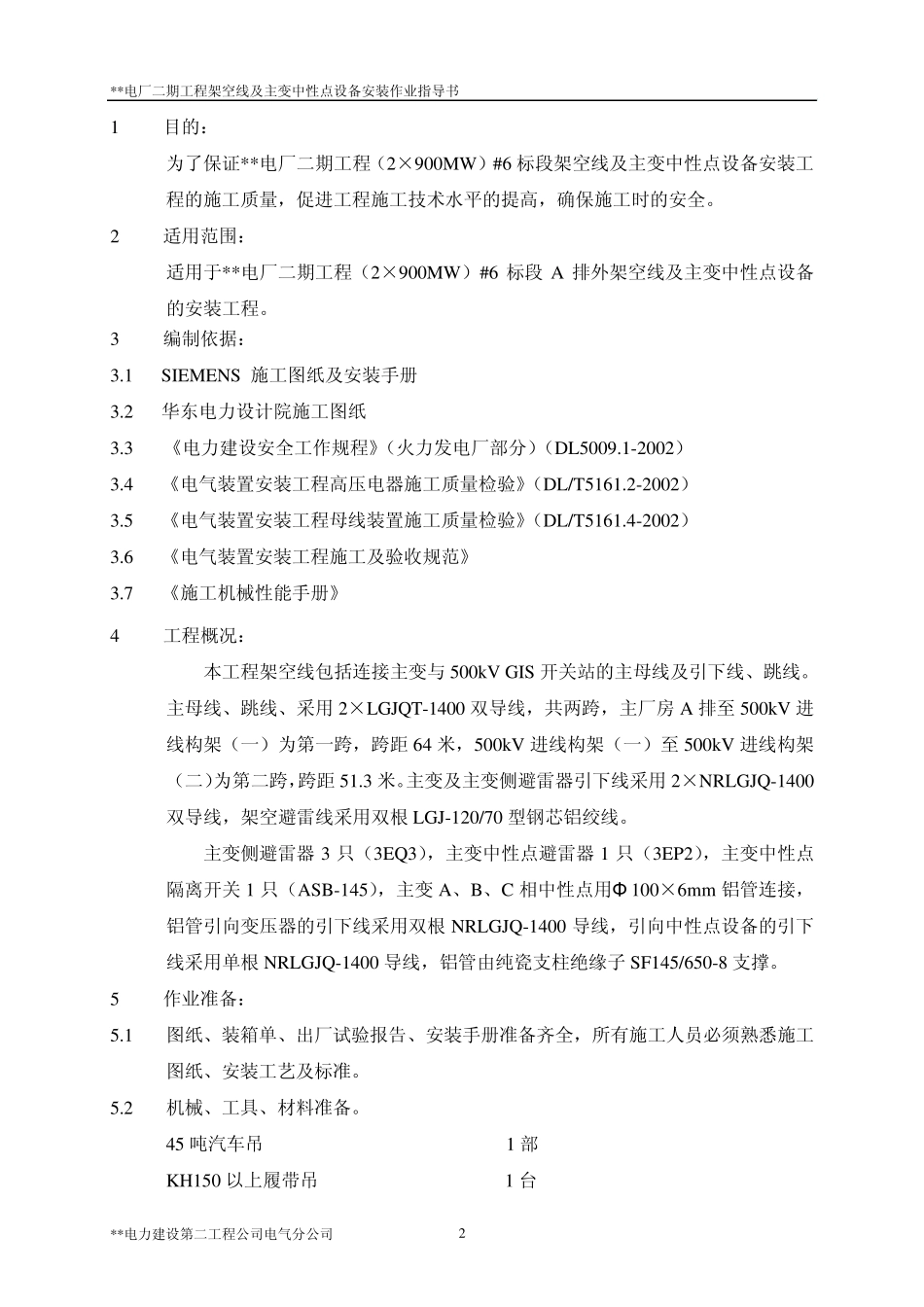

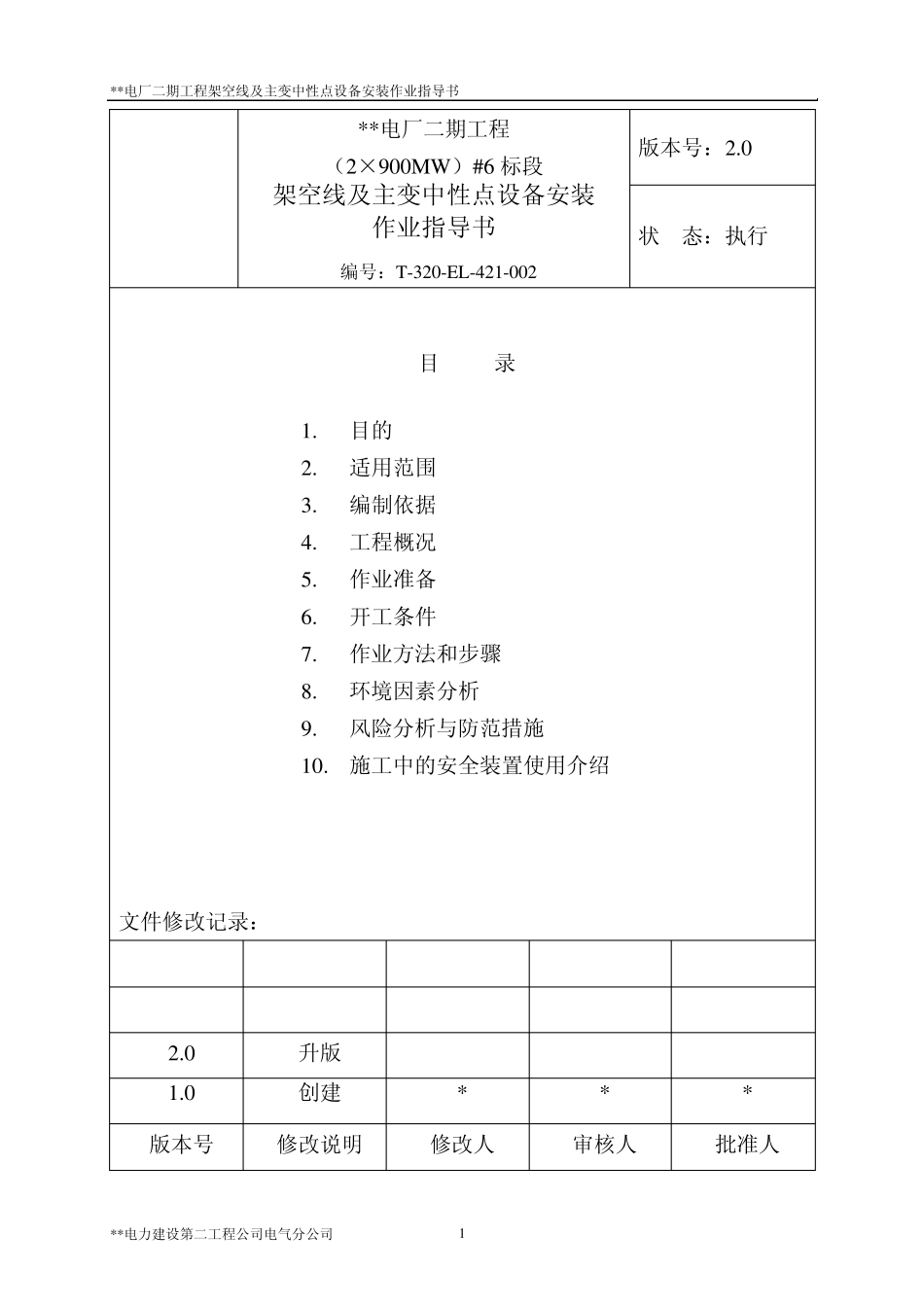

**电力建设第二工程公司 作业指导书 编号：T-320-EL-421-002 版本号：2.0 状态：执行 A 排外架空线及主变中性点 设备安装作业指导书 编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程架空线及主变中性点设备安装作业指导书 **电力建设第二工程公司电气分公司 1 **电厂二期工程 （2×900MW ）#6 标段 架空线及主变中性点设备安装 作业指导书 编号：T-320-EL-421-002 版本号：2.0 状 态：执行 目 录 1. 目的 2. 适用范围 3. 编制依据 4. 工程概况 5. 作业准备 6. 开工条件 7. 作业方法和步骤 8. 环境因素分析 9. 风险分析与防范措施 10. 施工中的安全装置使用介绍 文件修改记录： 2.0 升版 1.0 创建 * * * 版本号 修改说明 修改人 审核人 批准人 **电厂二期工程架空线及主变中性点设备安装作业指导书 **电力建设第二工程公司电气分公司 2 1 目的： 为了保证**电厂二期工程（2×900MW）#6 标段架空线及主变中性点设备安装工程的施工质量，促进工程施工技术水平的提高，确保施工时的安全。 2 适用范围： 适用于**电厂二期工程（2×900MW）#6 标段 A 排外架空线及主变中性点设备的安装工程。 3 编制依据： 3.1 SIEMENS 施工图纸及安装手册 3.2 华东电力设计院施工图纸 3.3 《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2002） 3.4 《电气装置安装工程高压电器施工质量检验》（DL/T5161.2-2002） 3.5 《电气装置安装工程母线装置施工质量检验》（DL/T5161.4-2002） 3.6 《电气装置安装工程施工及验收规范》 3.7 《施工机械性能手册》 4 工程概况： 本工程架空线包括连接主变与 500kV GIS 开关站的主母线及引下线、跳线。主母线、跳线、采用 2×LGJQT-1400 双导线，共两跨，主厂房 A 排至 500kV 进线构架（一）为第一跨，跨距 64 米，500kV 进线构架（一）至 500kV 进线构架（二）为第二跨，跨距 51.3 米。主变及主变侧避雷器引下线采用 2×NRLGJQ-1400双导线，架空避雷线采用双根 LGJ-120/70 型钢芯铝绞线。 主变侧避雷器 3 只（3EQ3），主变中性点避雷器 1 只（3EP2），主变中性点隔离开关 1 只（ASB-145），主变A、B、C 相中性点用Φ 100×6m m 铝管连接，铝管引向变压器的引下线采用双根 NRLGJQ-1400 导线，引向中性...
