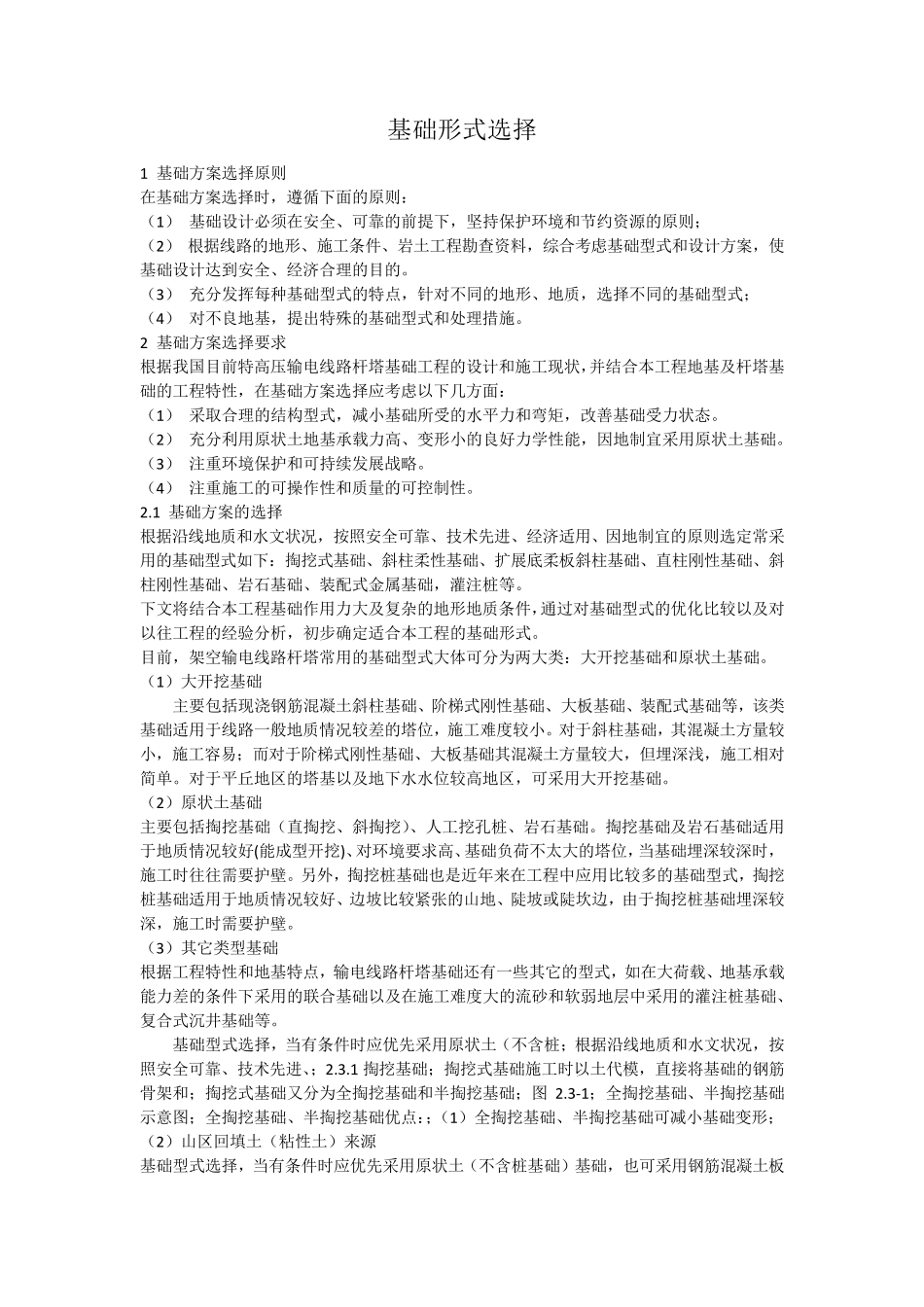

基础形式选择 1 基础方案选择原则 在基础方案选择时,遵循下面的原则: (1) 基础设计必须在安全、可靠的前提下,坚持保护环境和节约资源的原则; (2) 根据线路的地形、施工条件、岩土工程勘查资料,综合考虑基础型式和设计方案,使基础设计达到安全、经济合理的目的。 (3) 充分发挥每种基础型式的特点,针对不同的地形、地质,选择不同的基础型式; (4) 对不良地基,提出特殊的基础型式和处理措施。 2 基础方案选择要求 根据我国目前特高压输电线路杆塔基础工程的设计和施工现状,并结合本工程地基及杆塔基础的工程特性,在基础方案选择应考虑以下几方面: (1) 采取合理的结构型式,减小基础所受的水平力和弯矩,改善基础受力状态。 (2) 充分利用原状土地基承载力高、变形小的良好力学性能,因地制宜采用原状土基础。 (3) 注重环境保护和可持续发展战略。 (4) 注重施工的可操作性和质量的可控制性。 2.1 基础方案的选择 根据沿线地质和水文状况,按照安全可靠、技术先进、经济适用、因地制宜的原则选定常采用的基础型式如下:掏挖式基础、斜柱柔性基础、扩展底柔板斜柱基础、直柱刚性基础、斜柱刚性基础、岩石基础、装配式金属基础,灌注桩等。 下文将结合本工程基础作用力大及复杂的地形地质条件,通过对基础型式的优化比较以及对以往工程的经验分析,初步确定适合本工程的基础形式。 目前,架空输电线路杆塔常用的基础型式大体可分为两大类:大开挖基础和原状土基础。 (1)大开挖基础 主要包括现浇钢筋混凝土斜柱基础、阶梯式刚性基础、大板基础、装配式基础等,该类基础适用于线路一般地质情况较差的塔位,施工难度较小。对于斜柱基础,其混凝土方量较小,施工容易;而对于阶梯式刚性基础、大板基础其混凝土方量较大,但埋深浅,施工相对简单。对于平丘地区的塔基以及地下水水位较高地区,可采用大开挖基础。 (2)原状土基础 主要包括掏挖基础(直掏挖、斜掏挖)、人工挖孔桩、岩石基础。掏挖基础及岩石基础适用于地质情况较好(能成型开挖)、对环境要求高、基础负荷不太大的塔位,当基础埋深较深时,施工时往往需要护壁。另外,掏挖桩基础也是近年来在工程中应用比较多的基础型式,掏挖桩基础适用于地质情况较好、边坡比较紧张的山地、陡坡或陡坎边,由于掏挖桩基础埋深较深,施工时需要护壁。 (3)其它类型基础 根据工程特性和地基特点,输电线路杆塔基础还有一些其它的型式,如在大荷载...
