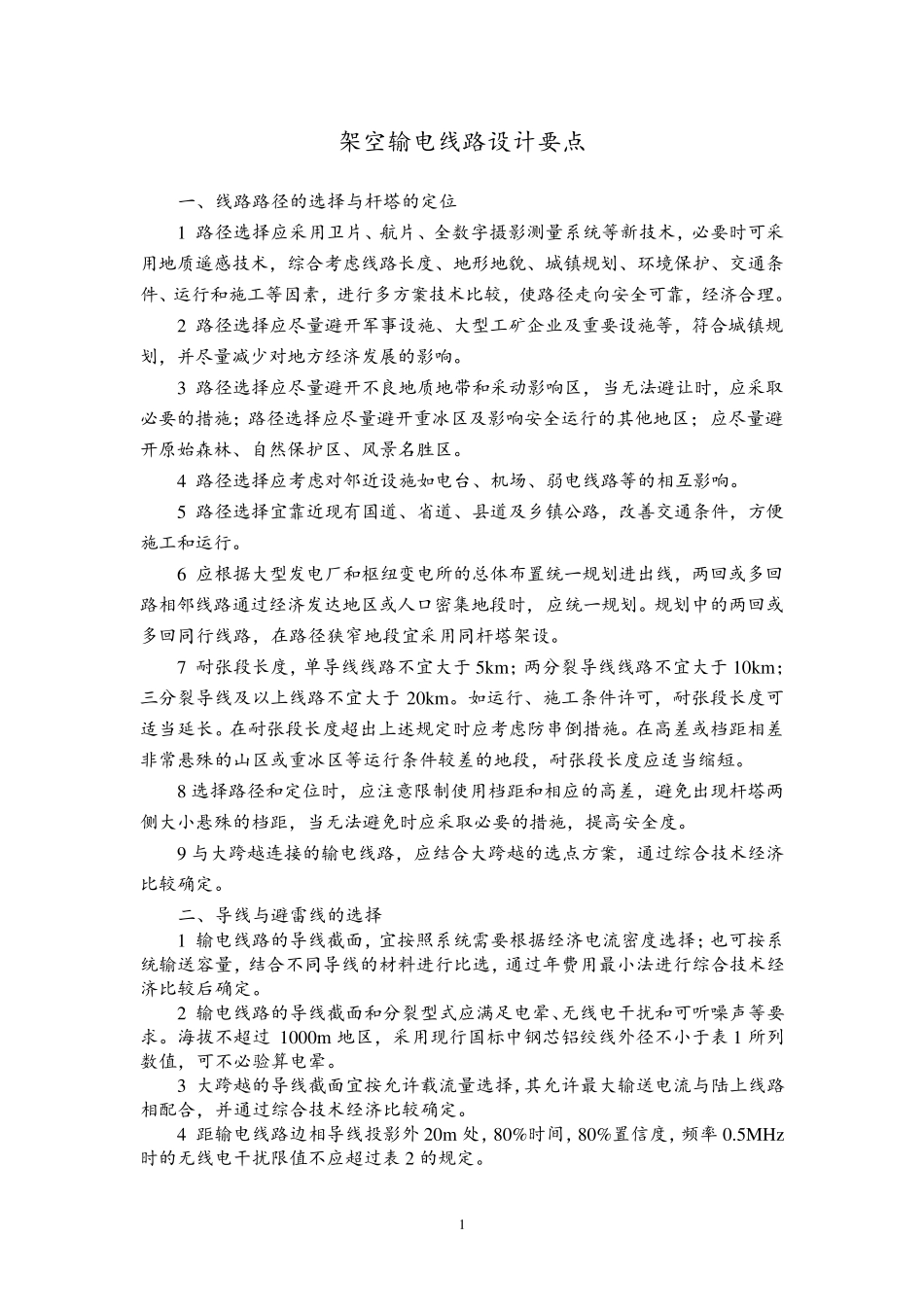

1 架空输电线路设计要点 一、线路路径的选择与杆塔的定位 1 路径选择应采用卫片、航片、全数字摄影测量系统等新技术,必要时可采用地质遥感技术,综合考虑线路长度、地形地貌、城镇规划、环境保护、交通条件、运行和施工等因素,进行多方案技术比较,使路径走向安全可靠,经济合理。 2 路径选择应尽量避开军事设施、大型工矿企业及重要设施等,符合城镇规划,并尽量减少对地方经济发展的影响。 3 路径选择应尽量避开不良地质地带和采动影响区,当无法避让时,应采取必要的措施;路径选择应尽量避开重冰区及影响安全运行的其他地区;应尽量避开原始森林、自然保护区、风景名胜区。 4 路径选择应考虑对邻近设施如电台、机场、弱电线路等的相互影响。 5 路径选择宜靠近现有国道、省道、县道及乡镇公路,改善交通条件,方便施工和运行。 6 应根据大型发电厂和枢纽变电所的总体布置统一规划进出线,两回或多回路相邻线路通过经济发达地区或人口密集地段时,应统一规划。规划中的两回或多回同行线路,在路径狭窄地段宜采用同杆塔架设。 7 耐张段长度,单导线线路不宜大于 5km;两分裂导线线路不宜大于 10km;三分裂导线及以上线路不宜大于 20km。如运行、施工条件许可,耐张段长度可适当延长。在耐张段长度超出上述规定时应考虑防串倒措施。在高差或档距相差非常悬殊的山区或重冰区等运行条件较差的地段,耐张段长度应适当缩短。 8 选择路径和定位时,应注意限制使用档距和相应的高差,避免出现杆塔两侧大小悬殊的档距,当无法避免时应采取必要的措施,提高安全度。 9 与大跨越连接的输电线路,应结合大跨越的选点方案,通过综合技术经济比较确定。 二、导线与避雷线的选择 1 输电线路的导线截面,宜按照系统需要根据经济电流密度选择;也可按系统输送容量,结合不同导线的材料进行比选,通过年费用最小法进行综合技术经济比较后确定。 2 输电线路的导线截面和分裂型式应满足电晕、无线电干扰和可听噪声等要求。海拔不超过 1000m 地区,采用现行国标中钢芯铝绞线外径不小于表 1 所列数值,可不必验算电晕。 3 大跨越的导线截面宜按允许载流量选择,其允许最大输送电流与陆上线路相配合,并通过综合技术经济比较确定。 4 距输电线路边相导线投影外 20m 处,80%时间,80%置信度,频率 0.5MHz时的无线电干扰限值不应超过表 2 的规定。 2 5 距输电线路边相导线投影外20m 处,湿导线条件下的可听噪声值不应超过...
