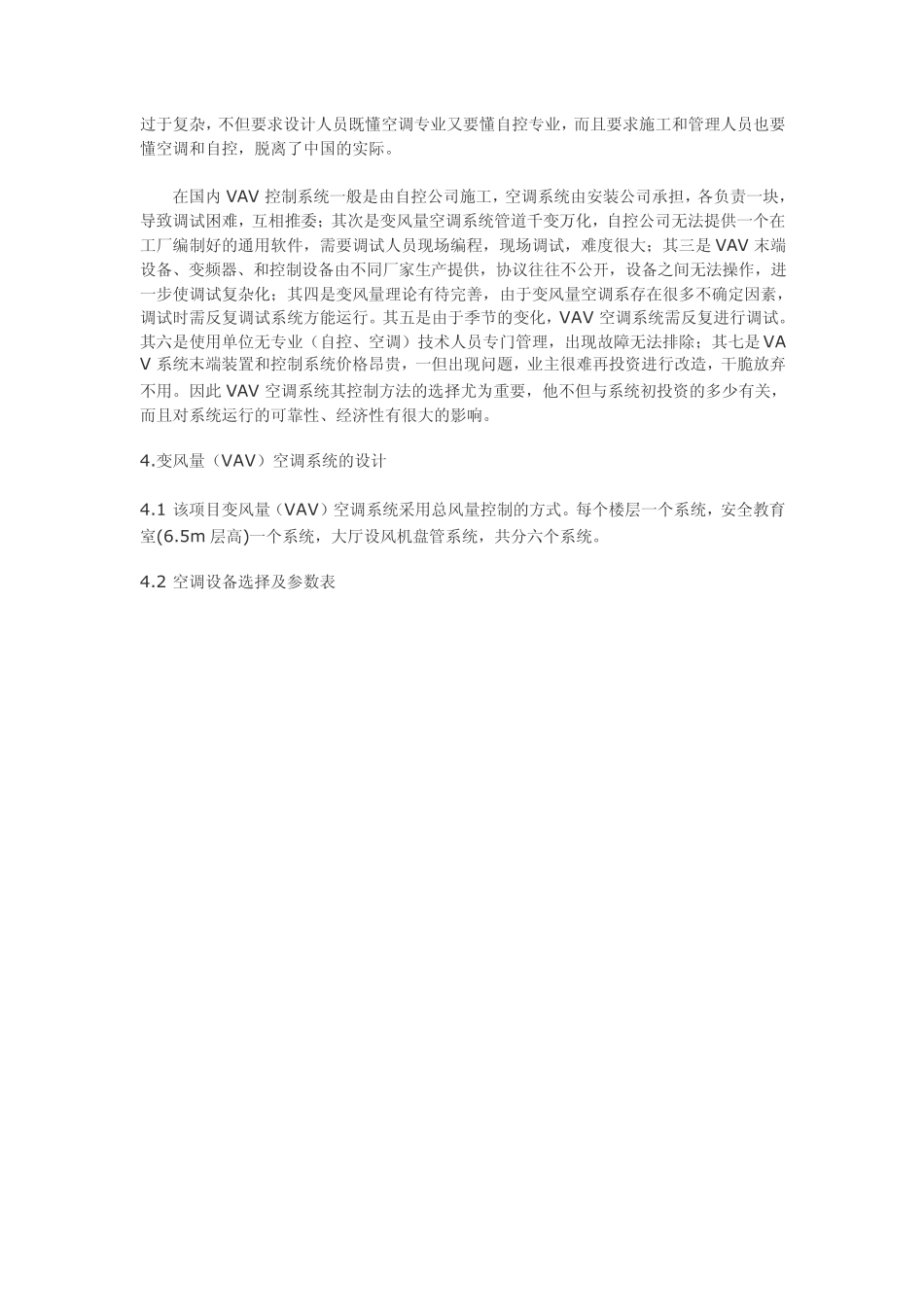

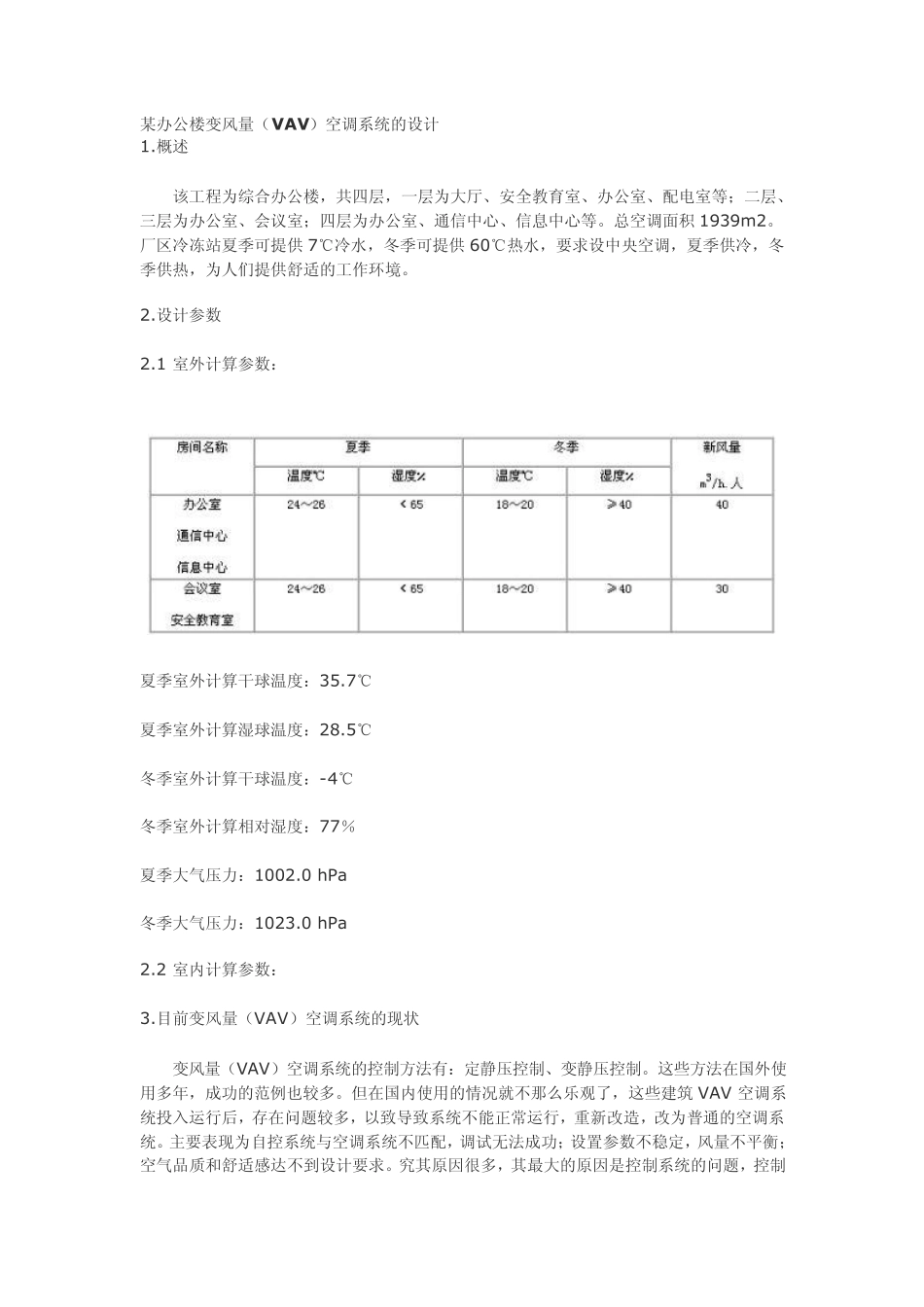

某办公楼变风量（VAV）空调系统的设计 1.概述 该工程为综合办公楼，共四层，一层为大厅、安全教育室、办公室、配电室等；二层、三层为办公室、会议室；四层为办公室、通信中心、信息中心等。总空调面积1939m 2。厂区冷冻站夏季可提供7℃冷水，冬季可提供60℃热水，要求设中央空调，夏季供冷，冬季供热，为人们提供舒适的工作环境。 2.设计参数 2.1 室外计算参数： 夏季室外计算干球温度：35.7℃ 夏季室外计算湿球温度：28.5℃ 冬季室外计算干球温度：-4℃ 冬季室外计算相对湿度：77％ 夏季大气压力：1002.0 hPa 冬季大气压力：1023.0 hPa 2.2 室内计算参数： 3.目前变风量（VAV）空调系统的现状 变风量（VAV）空调系统的控制方法有：定静压控制、变静压控制。这些方法在国外使用多年，成功的范例也较多。但在国内使用的情况就不那么乐观了，这些建筑 VAV 空调系统投入运行后，存在问题较多，以致导致系统不能正常运行，重新改造，改为普通的空调系统。主要表现为自控系统与空调系统不匹配，调试无法成功；设置参数不稳定，风量不平衡；空气品质和舒适感达不到设计要求。究其原因很多，其最大的原因是控制系统的问题，控制过于复杂，不但要求设计人员既懂空调专业又要懂自控专业，而且要求施工和管理人员也要懂空调和自控，脱离了中国的实际。 在国内VAV 控制系统一般是由自控公司施工，空调系统由安装公司承担，各负责一块，导致调试困难，互相推委；其次是变风量空调系统管道千变万化，自控公司无法提供一个在工厂编制好的通用软件，需要调试人员现场编程，现场调试，难度很大；其三是VAV 末端设备、变频器、和控制设备由不同厂家生产提供，协议往往不公开，设备之间无法操作，进一步使调试复杂化；其四是变风量理论有待完善，由于变风量空调系存在很多不确定因素，调试时需反复调试系统方能运行。其五是由于季节的变化，VAV 空调系统需反复进行调试。其六是使用单位无专业（自控、空调）技术人员专门管理，出现故障无法排除；其七是VAV 系统末端装置和控制系统价格昂贵，一但出现问题，业主很难再投资进行改造，干脆放弃不用。因此 VAV 空调系统其控制方法的选择尤为重要，他不但与系统初投资的多少有关，而且对系统运行的可靠性、经济性有很大的影响。 4.变风量（VAV）空调系统的设计 4.1 该项目变风量（VAV）空调系统采用总风量控制的方式。每个楼层一个系统，安全教育室(6.5m 层高)一个系统，大厅设风机盘管系...
