某加工厂供配电系统设计

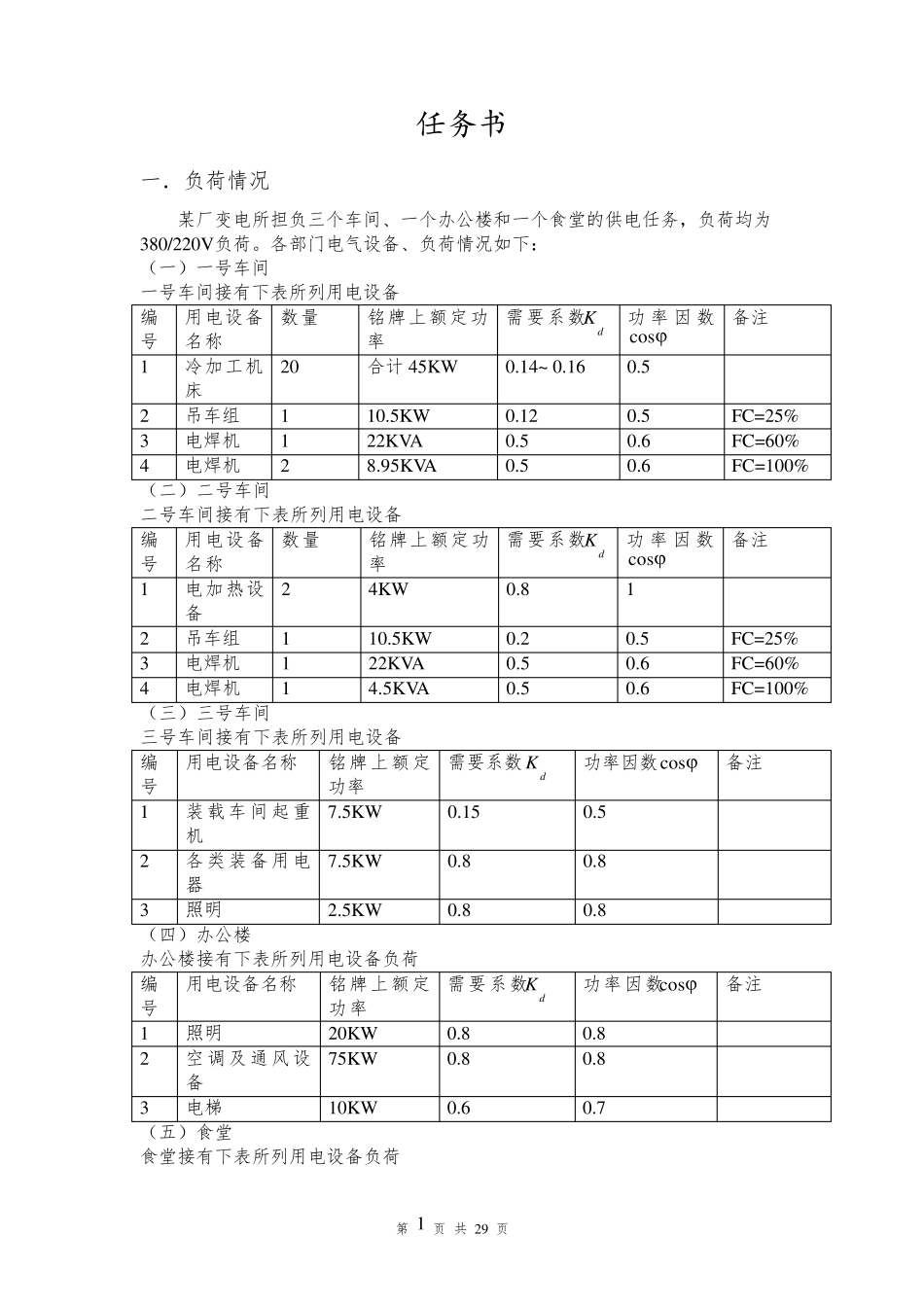

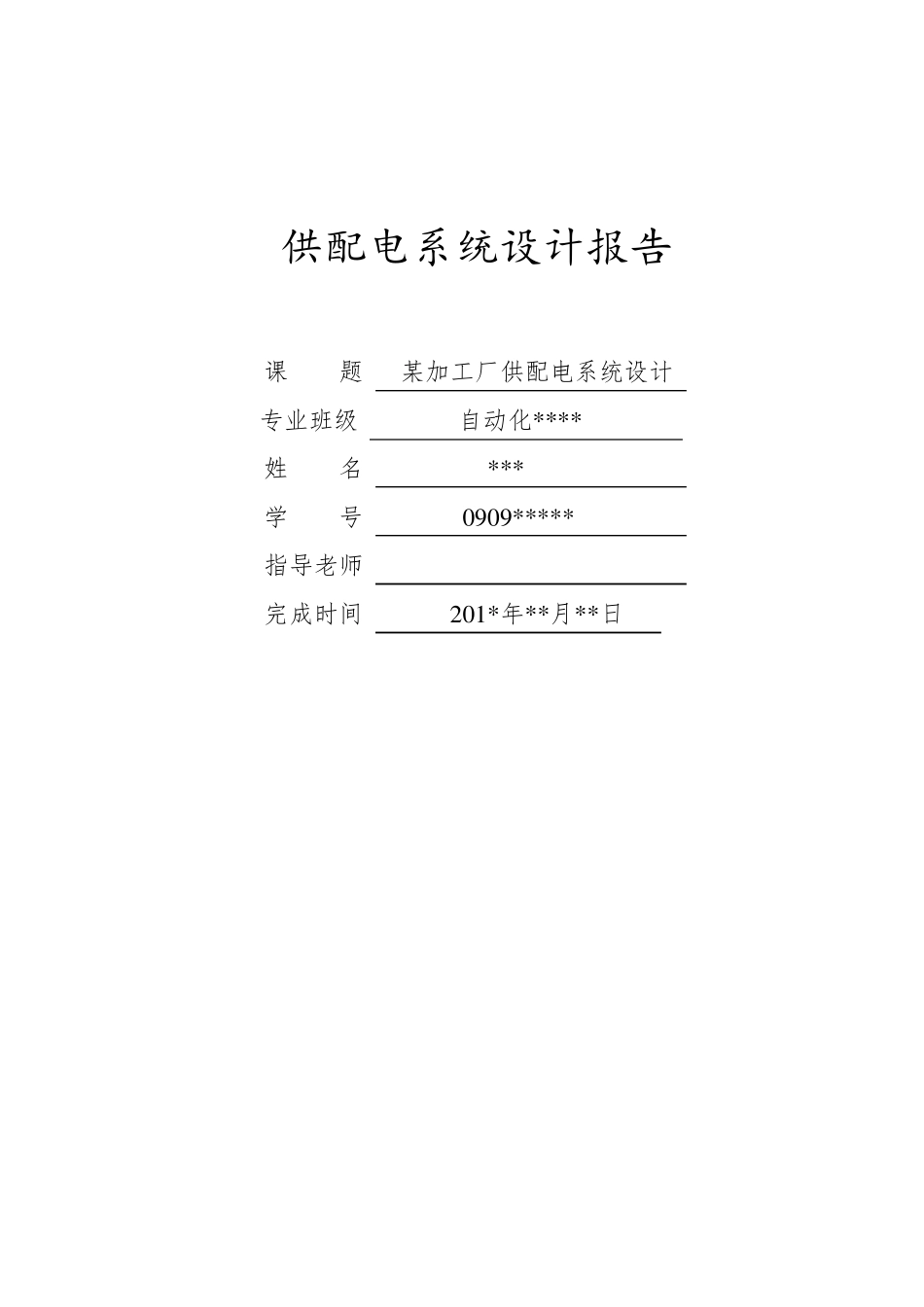

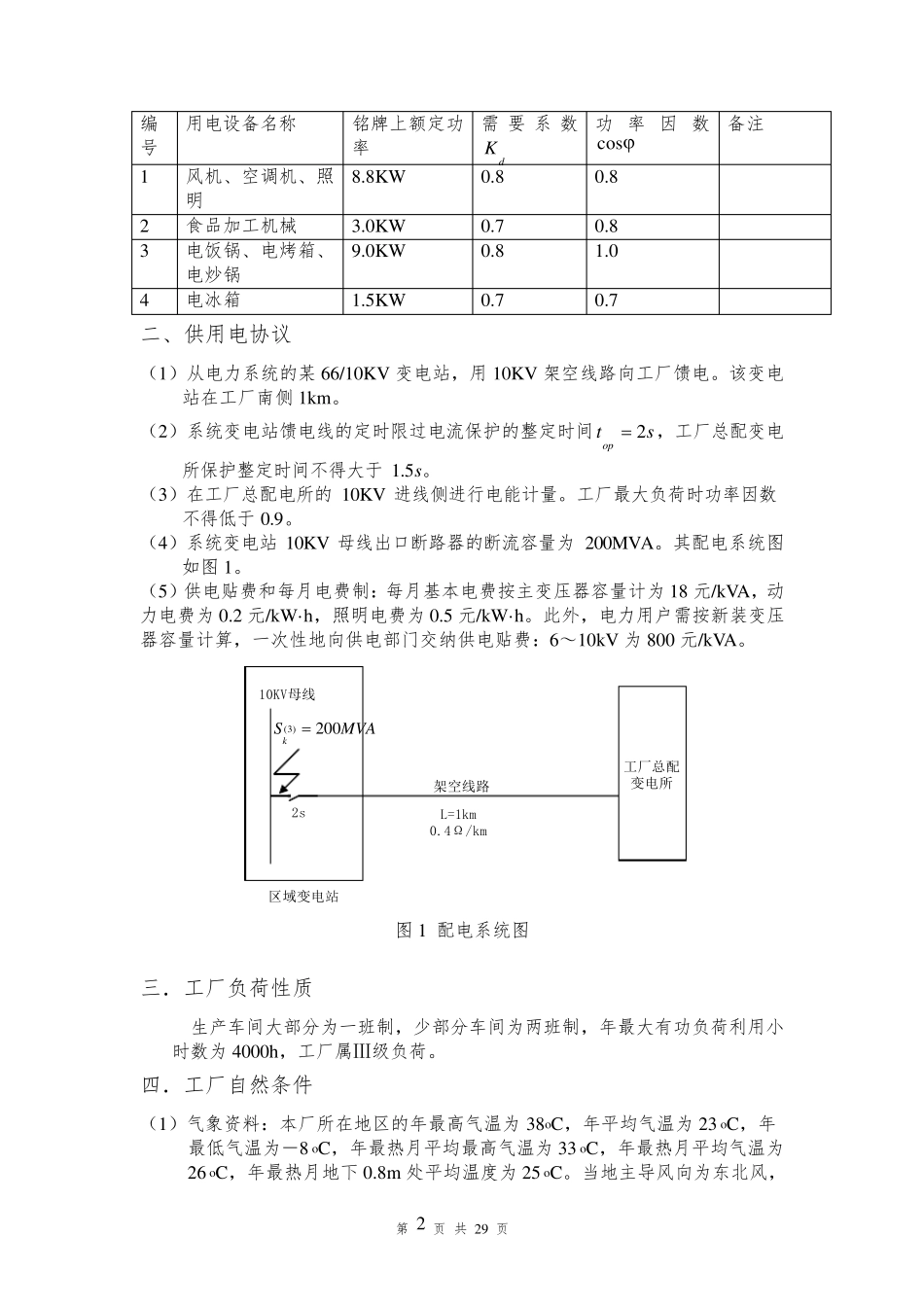

供配电系统设计报告 课 题 某加工厂供配电系统设计 专业班级 自动化* * * * 姓 名 * * * 学 号 0 9 0 9 * * * * * 指导老师 完成时间 2 0 1 * 年* * 月* * 日 第 1 页 共 29 页 任务书 一．负荷情况 某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V负荷。各部门电气设备、负荷情况如下： （一）一号车间 一号车间接有下表所列用电设备 编号 用电设备名称 数量 铭牌上额定功率 需要系数dK 功 率 因 数cos 备注 1 冷加工机床 20 合计 45KW 0.14~ 0.16 0.5 2 吊车组 1 10.5KW 0.12 0.5 FC=25% 3 电焊机 1 22KVA 0.5 0.6 FC=60% 4 电焊机 2 8.95KVA 0.5 0.6 FC=100% （二）二号车间 二号车间接有下表所列用电设备 编号 用电设备名称 数量 铭牌上额定功率 需要系数dK 功 率 因 数cos 备注 1 电加热设备 2 4KW 0.8 1 2 吊车组 1 10.5KW 0.2 0.5 FC=25% 3 电焊机 1 22KVA 0.5 0.6 FC=60% 4 电焊机 1 4.5KVA 0.5 0.6 FC=100% （三）三号车间 三号车间接有下表所列用电设备 编号 用电设备名称 铭牌上额定功率 需要系数dK 功率因数cos 备注 1 装载 车间起 重机 7.5KW 0.15 0.5 2 各类 装备 用 电器 7.5KW 0.8 0.8 3 照明 2.5KW 0.8 0.8 （四）办公楼 办公楼接有下表所列用电设备负荷 编号 用电设备名称 铭牌上额定功率 需要系数dK 功率因数cos 备注 1 照明 20KW 0.8 0.8 2 空调 及通风 设备 75KW 0.8 0.8 3 电梯 10KW 0.6 0.7 （五）食堂 食堂接有下表所列用电设备负荷 第 2 页 共 29 页 编号 用电设备名称 铭牌上额定功率 需 要 系 数dK 功 率 因 数cos 备注 1 风机、空调机、照明 8.8KW 0.8 0.8 2 食品加工机械 3.0KW 0.7 0.8 3 电饭锅、电烤箱、电炒锅 9.0KW 0.8 1.0 4 电冰箱 1.5KW 0.7 0.7 二、供用电协议 （1）从电力系统的某 66/10KV 变电站，用 10KV 架空线路向工厂馈电。该变电站在工厂南侧 1km。 （2）系统变电站馈电线的定时限过电流保护的整定时间stop2，工厂总配变电所保护整定时间不得大于 1.5s。 （3）在工厂总配电所的 10KV 进线侧进行电能计量。工厂最大负荷时功率因数不得低于 0.9。 （4）系统变电站 10KV 母线出口断路器的断流容量为 200MVA。其...
