某变速箱厂总平面设施布置设计

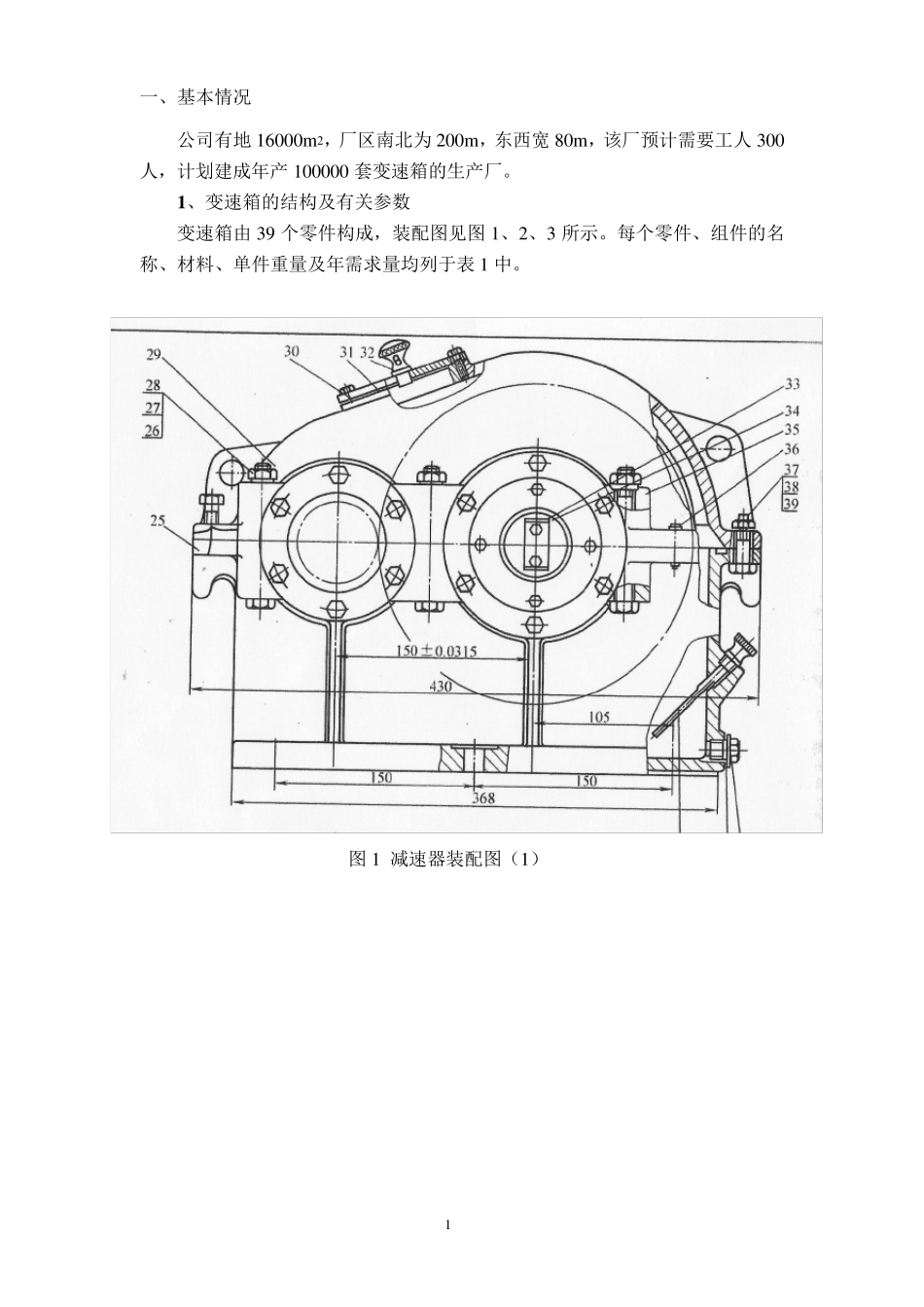

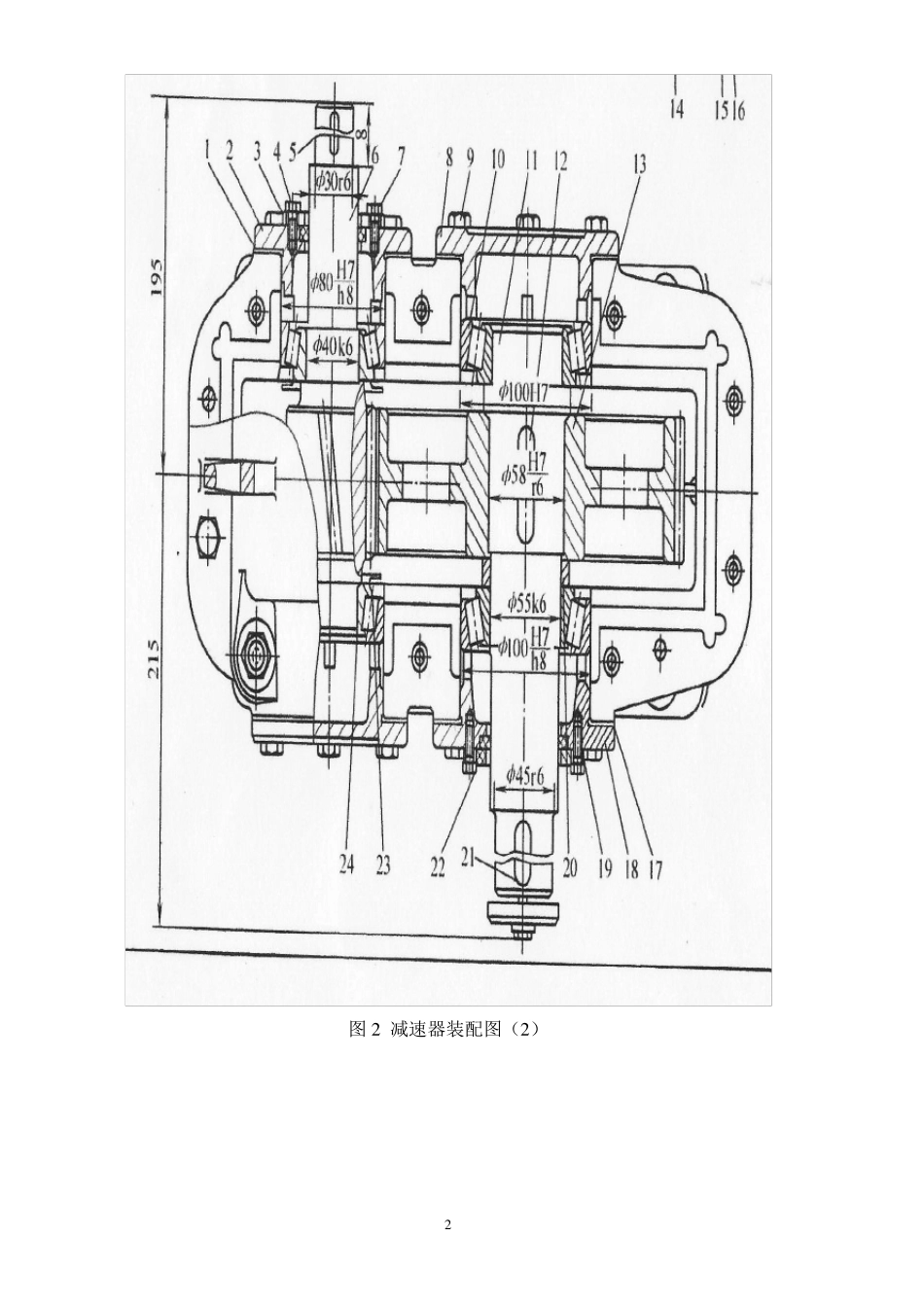

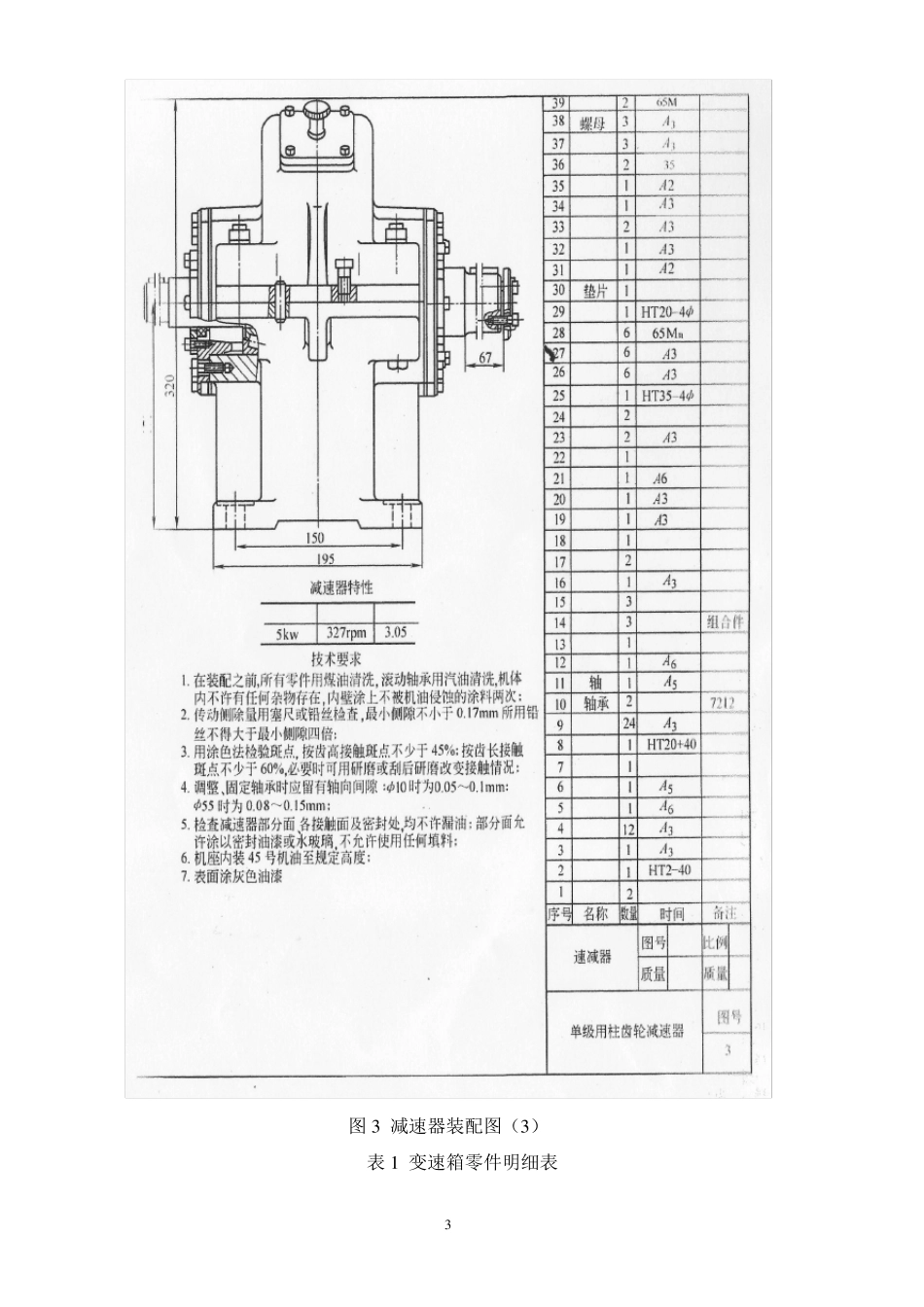

1 一、基本情况 公司有地 16000m 2，厂区南北为 200m ，东西宽 80m ，该厂预计需要工人 300人，计划建成年产 100000 套变速箱的生产厂。 1 、变速箱的结构及有关参数 变速箱由 39 个零件构成，装配图见图 1、2、3 所示。每个零件、组件的名称、材料、单件重量及年需求量均列于表 1 中。 图 1 减速器装配图（1） 2 图2 减速器装配图（2 ） 3 图3 减速器装配图（3 ） 表1 变速箱零件明细表 4 工厂名称：变速箱厂 产品名称 变速箱 产品编号 110 计划年产量 100000 序号 零件名称 零件代号 自制 外购 材料 总计划需求量 零件图号 形状 单件重量/kg 说明 39 垫圈 √ 65Mn 200000 0.004 38 螺母 √ Q235 200000 0.011 37 螺栓 √ Q235 300000 0.032 36 销 √ 35 200000 0.022 35 防松垫片 √ Q215 100000 0.010 34 轴端盖圆 √ Q235 100000 0.050 33 螺栓 √ Q235 200000 0.020 32 通气器 √ Q235 100000 0.030 31 视孔盖 √ Q215 100000 0.050 30 垫片 √ 橡胶纸 100000 0.004 29 机盖 √ HT200 100000 2.500 28 垫圈 √ 65Mn 600000 0.006 27 螺母 √ Q235 600000 0.016 26 螺栓 √ Q235 600000 0.103 25 机座 √ HT200 100000 3.000 24 轴承 √ 200000 0.450 23 挡油圈 √ Q215 200000 0.004 22 毡封油圈 √ 羊毛毡 100000 0.004 5 21 键 √ Q275 100000 0.080 20 定距环 √ Q235 100000 0.090 19 密封盖 √ Q235 100000 0.050 18 可穿透端盖 √ HT150 100000 0.040 17 调整垫片 √ 08F 200000 0.004 16 螺塞 √ Q235 100000 0.032 15 垫片 √ 橡胶纸 100000 0.004 14 游标尺 √ 100000 0.050 13 大齿轮 √ 40 100000 1.000 12 键 √ Q275 100000 0.080 11 轴 √ Q275 100000 0.800 10 轴承 √ 200000 0.450 9 螺栓 √ Q235 2400000 0.025 8 端盖 √ HT200 100000 0.050 7 毡封油圈 √ 羊毛毡 100000 0.004 6 齿轮轴 √ Q275 100000 1.400 5 键 √ Q275 100000 0.040 4 螺栓 √ Q235 1200000 0.014 3 密封盖 √ Q235 100000 0.020 6 2 可穿透端盖 √ HT200 100000 0.040 1 调整垫片 √ 08F 200000 0.010 2 、作业单位的划分 根据变速箱的结构...
