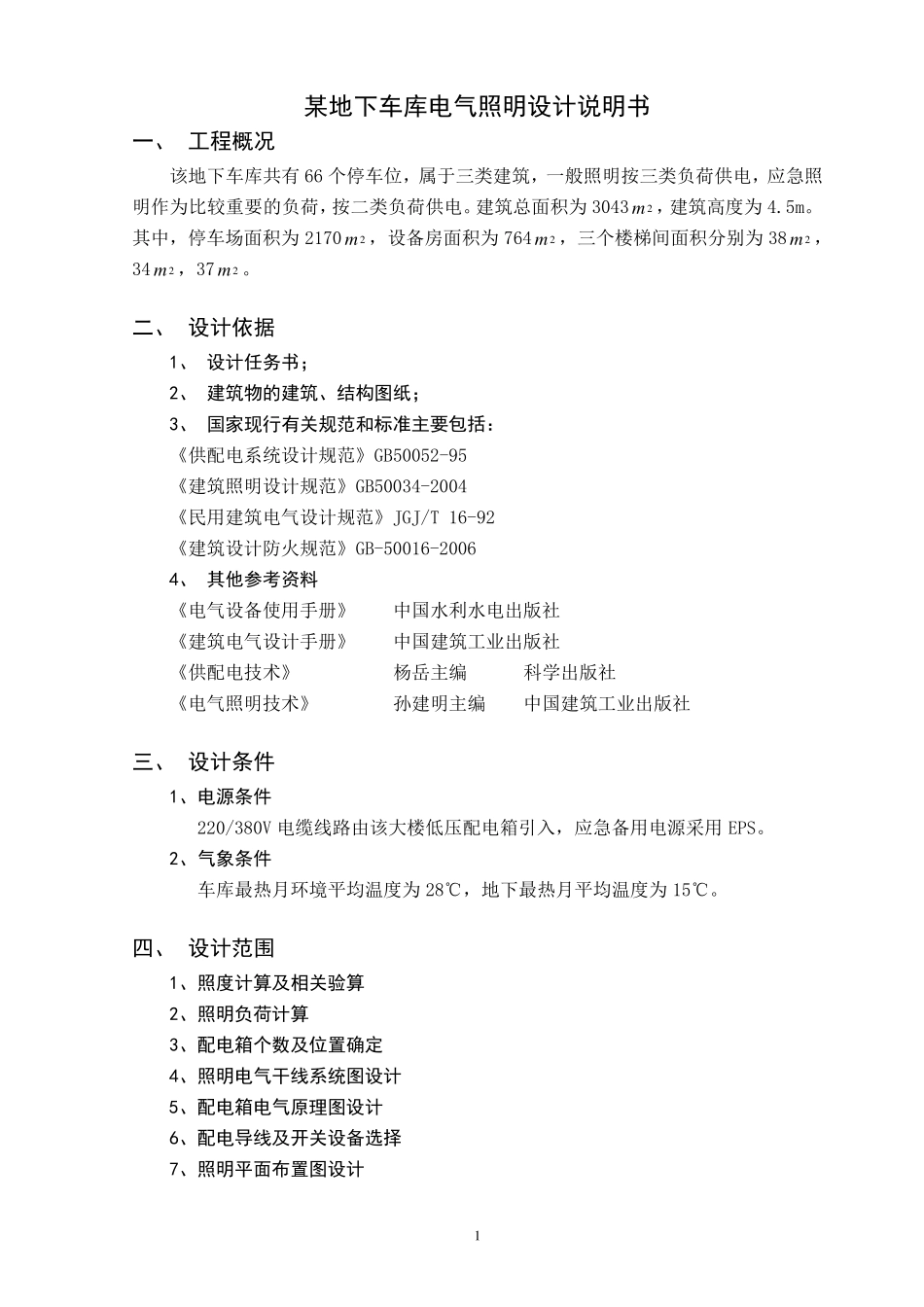

1 某地下车库电气照明设计说明书 一、 工程概况 该地下车库共有66 个停车位，属于三类建筑，一般照明按三类负荷供电，应急照明作为比较重要的负荷，按二类负荷供电。建筑总面积为30432m ，建筑高度为4.5m。其中，停车场面积为21702m ，设备房面积为7642m ，三个楼梯间面积分别为382m ，342m ，372m 。 二、 设计依据 1、 设计任务书； 2、 建筑物的建筑、结构图纸； 3、 国家现行有关规范和标准主要包括： 《供配电系统设计规范》GB50052-95 《建筑照明设计规范》GB50034-2004 《民用建筑电气设计规范》JGJ/T 16-92 《建筑设计防火规范》GB-50016-2006 4、 其他参考资料 《电气设备使用手册》 中国水利水电出版社 《建筑电气设计手册》 中国建筑工业出版社 《供配电技术》 杨岳主编 科学出版社 《电气照明技术》 孙建明主编 中国建筑工业出版社 三、 设计条件 1、电源条件 220/380V 电缆线路由该大楼低压配电箱引入，应急备用电源采用EPS。 2、气象条件 车库最热月环境平均温度为28℃，地下最热月平均温度为15℃。 四、 设计范围 1、照度计算及相关验算 2、照明负荷计算 3、配电箱个数及位置确定 4、照明电气干线系统图设计 5、配电箱电气原理图设计 6、配电导线及开关设备选择 7、照明平面布置图设计 2 8、设计计算说明书 五、 照度计算及相关验算 1、停车场照度计算及相关验算 利用AutoCAD 软件计算该区域面积为2169.742m ，周长为255.46m，工作面取地面，总高4.5m，m3rc h，m3cc h，地面反射系数为0.2，墙面反射系数为0.5，顶棚反射系数为0.7。 采用利用系数法，查相关规范知，停车场照度可取75lx，选用36w 的 GB1-1 简式荧光灯，属于细管径直管型单管荧光灯，吊装，光通量为2400lm，维护系数取MF=0.7。 <1>空间系数计算 883.074.2169246.25535*)(*5wlwlhRCRrc，取1； 442.074.2169246.2555.15*RCRhhCCRrccc； <2>顶棚有效反射比计算 <3>查利用系数表 71.05.07.01ccURCRw时，，，当 <4>所需灯具个数（ n） 43.136)7.071.02400(74.216975)*(MFUAEnSav 根据该地下车库建筑平面图，以msmsba40.4,30.3为间距布置灯具实际用了143 支荧光灯。 <5>校验 功率密度:2/64.274.2169/40143/nmWAP 距高比: 22.110.13/3.3hsaa， 62.147.13/40.4hsbb 均满足要求。 2.同理可...
