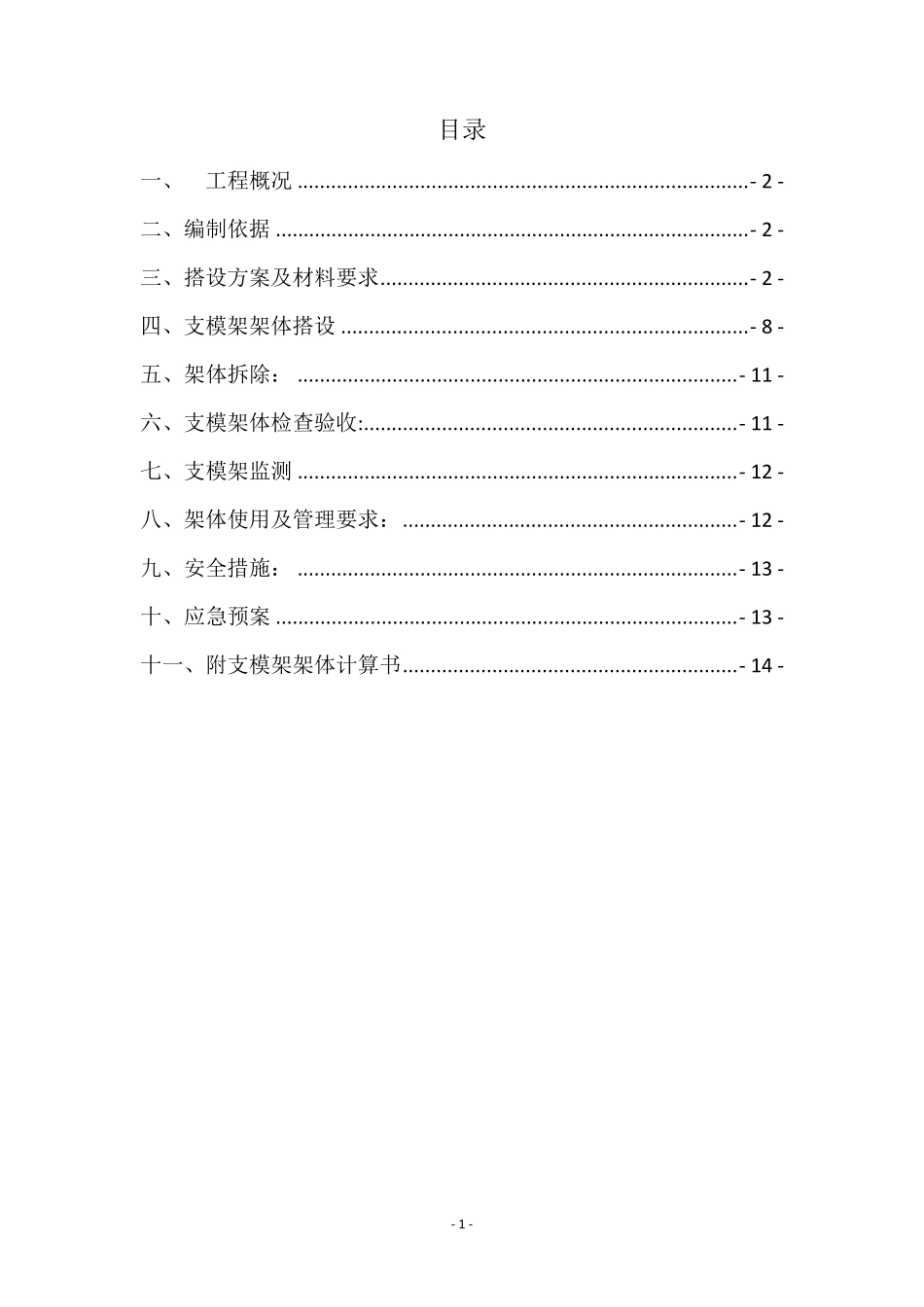

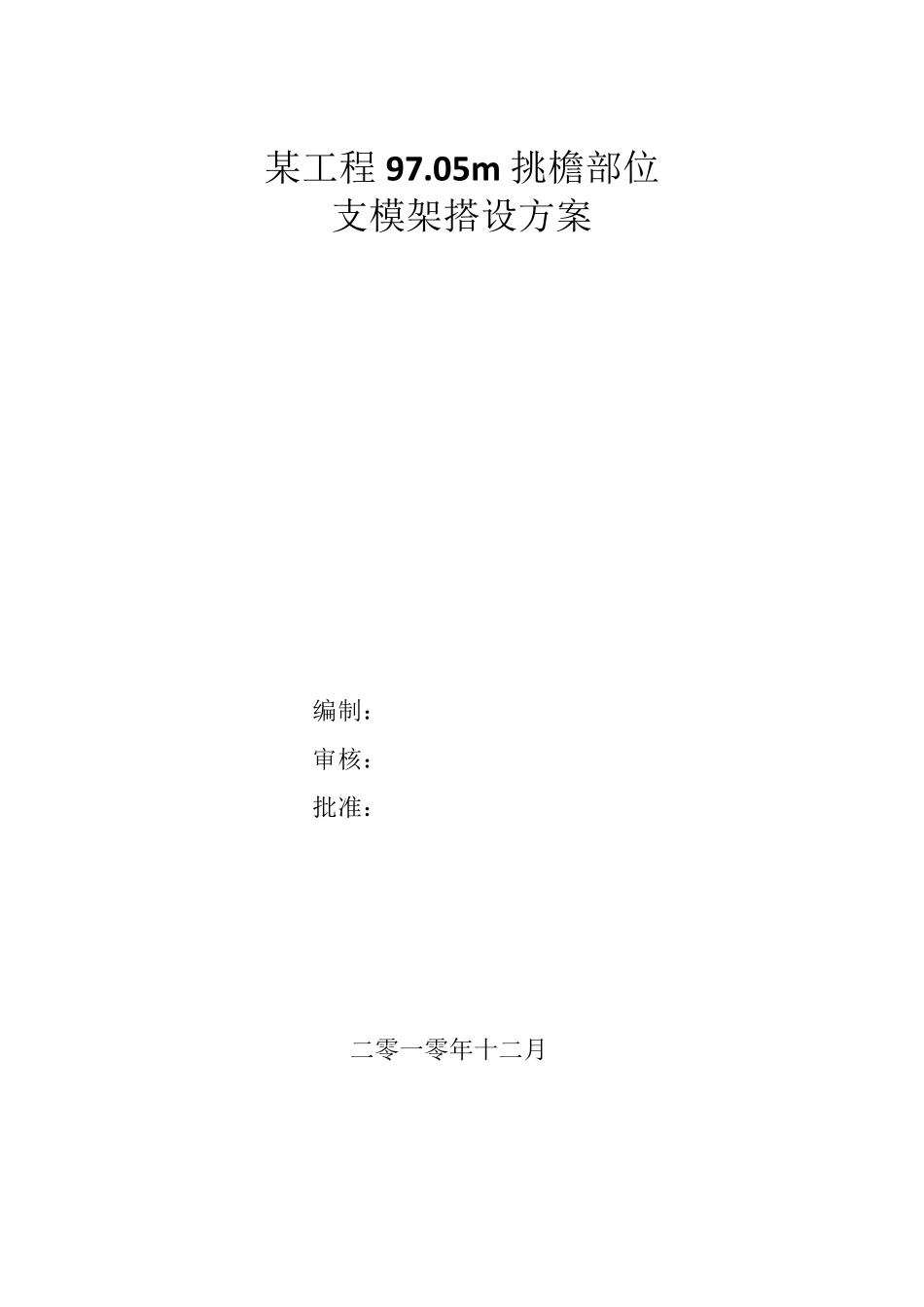

某工程97.05m 挑檐部位 支模架搭设方案 编制: 审核: 批准: 二零一零年十二月 - 1 - 目录 一、 工程概况 ................................................................................. - 2 - 二、编制依据 ..................................................................................... - 2 - 三、搭设方案及材料要求 .................................................................. - 2 - 四、支模架架体搭设 ......................................................................... - 8 - 五、架体拆除: ............................................................................... - 11 - 六、支模架体检查验收:................................................................... - 11 - 七、支模架监测 ............................................................................... - 12 - 八、架体使用及管理要求: ............................................................ - 12 - 九、安全措施: ............................................................................... - 13 - 十、应急预案 ................................................................................... - 13 - 十一、附支模架架体计算书 ............................................................ - 14 - - 2 - 某行政中心97.05m 挑檐部位支模架搭设方案 一、 工程概况 本工程等级为一级,设计使用年限为50 年,抗震设防烈度为8 度,建筑层数为地下一层,地上22 层,总建筑面积约72421.87m2。 该工程屋面结构标高88.8 以上沿建筑物外围均设有挑檐,挑檐高度为8.25m,沿6-21轴线外悬挑3.55m ;沿 L-G 轴线外悬挑3.95m ;转角部位最大外悬挑5.1m ,挑檐顶面标高为97.05m,为花架梁形式,边梁尺寸为300m m ×300m m ;300m m ×500m m ;次梁及斜梁的尺寸均为300m m ×500m m ;斜撑杆尺寸为200m m ×200m m 。 本支模架体具有高度超高,悬挑长度大,构件荷载较大的特点,搭设落地式支模架不仅工料浪费严重,亦影响工期,且因超高稳定性较差,架体变形难于控制,势必对挑檐的施工质量(底部水平度偏差大)产生不利影响;使用钢丝绳斜拉的卸荷架体进行模板支撑,亦难保证挑檐的施工...
