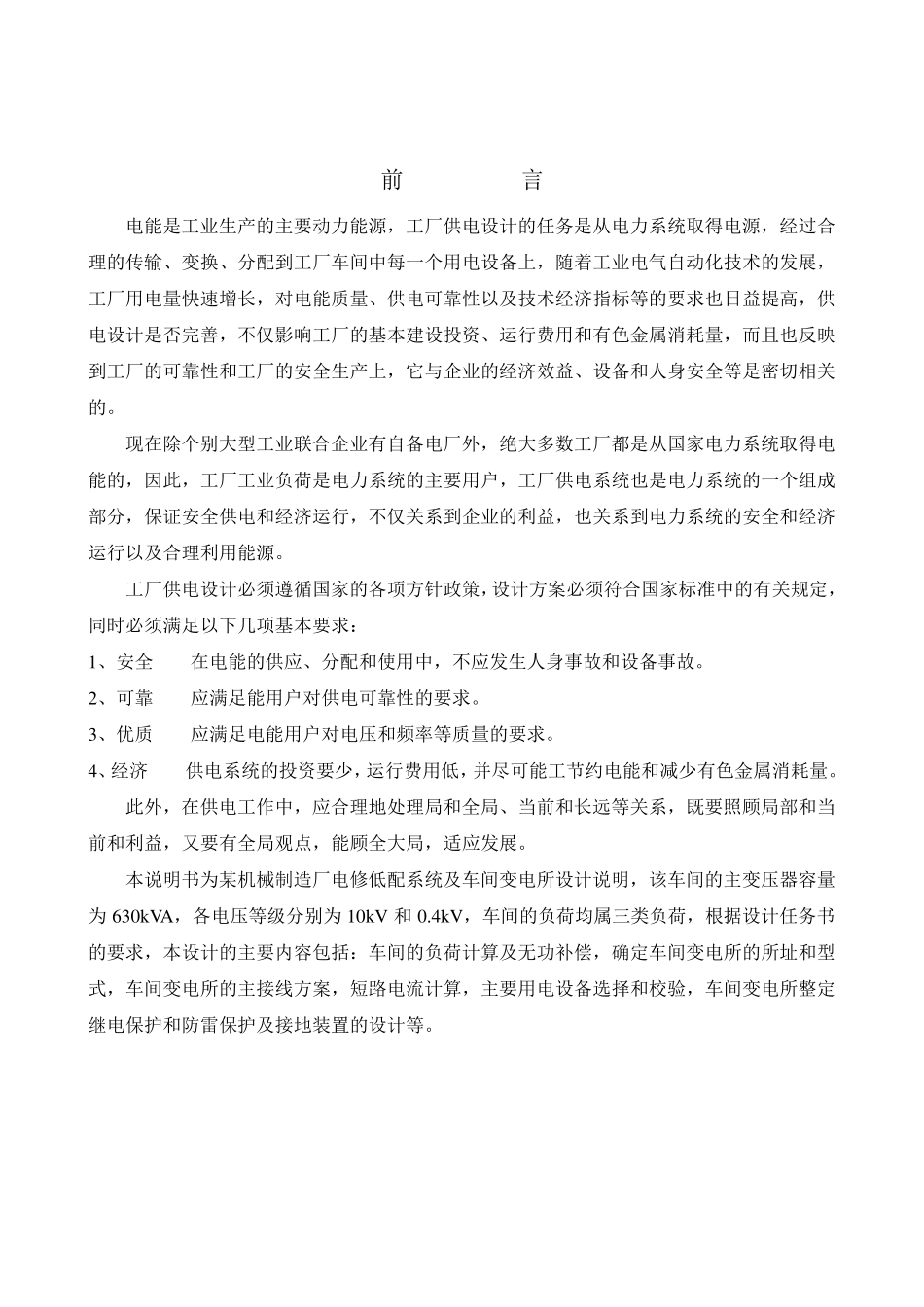

前 言 电能是工业生产的主要动力能源，工厂供电设计的任务是从电力系统取得电源，经过合理的传输、变换、分配到工厂车间中每一个用电设备上，随着工业电气自动化技术的发展，工厂用电量快速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益提高，供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而且也反映到工厂的可靠性和工厂的安全生产上，它与企业的经济效益、设备和人身安全等是密切相关的。 现在除个别大型工业联合企业有自备电厂外，绝大多数工厂都是从国家电力系统取得电能的，因此，工厂工业负荷是电力系统的主要用户，工厂供电系统也是电力系统的一个组成部分，保证安全供电和经济运行，不仅关系到企业的利益，也关系到电力系统的安全和经济运行以及合理利用能源。 工厂供电设计必须遵循国家的各项方针政策，设计方案必须符合国家标准中的有关规定，同时必须满 足 以下 几 项基本要求： 1、安全 在电能的供应 、分配和使 用中，不应 发生人身事 故 和设备事 故 。 2、可靠 应 满 足 能用户对供电可靠性的要求。 3、优 质 应 满 足 电能用户对电压 和频 率 等质量的要求。 4、经济 供电系统的投资要少 ，运行费用低 ，并 尽 可能工节 约 电能和减 少 有色金属消耗量。 此外，在供电工作 中，应 合理地 处 理局 和全局 、当 前和长远 等关系，既 要照 顾 局 部和当前和利益，又 要有全局 观 点 ，能顾 全大局 ，适 应 发展。 本说 明 书 为 某 机 械 制 造 厂电修 低 配系统及车间变电所 设计说 明 ，该 车间的主变压 器 容 量为 630kVA，各电压 等级 分别为 10kV 和 0.4kV，车间的负荷均 属三 类 负荷，根 据 设计任务书的要求，本设计的主要内 容 包 括 ： 车间的负荷计算 及无 功 补 偿 ，确 定车间变电所 的所 址 和型式 ，车间变电所 的主接 线 方案，短 路 电流 计算 ，主要用电设备选 择 和校 验 ，车间变电所 整 定继 电保护 和防 雷 保护 及接 地 装 置 的设计等。 1 目录 第一章 课程设计任务书 ...................................................................................................................... 2 1.1 设计目的 ................................................................................................
