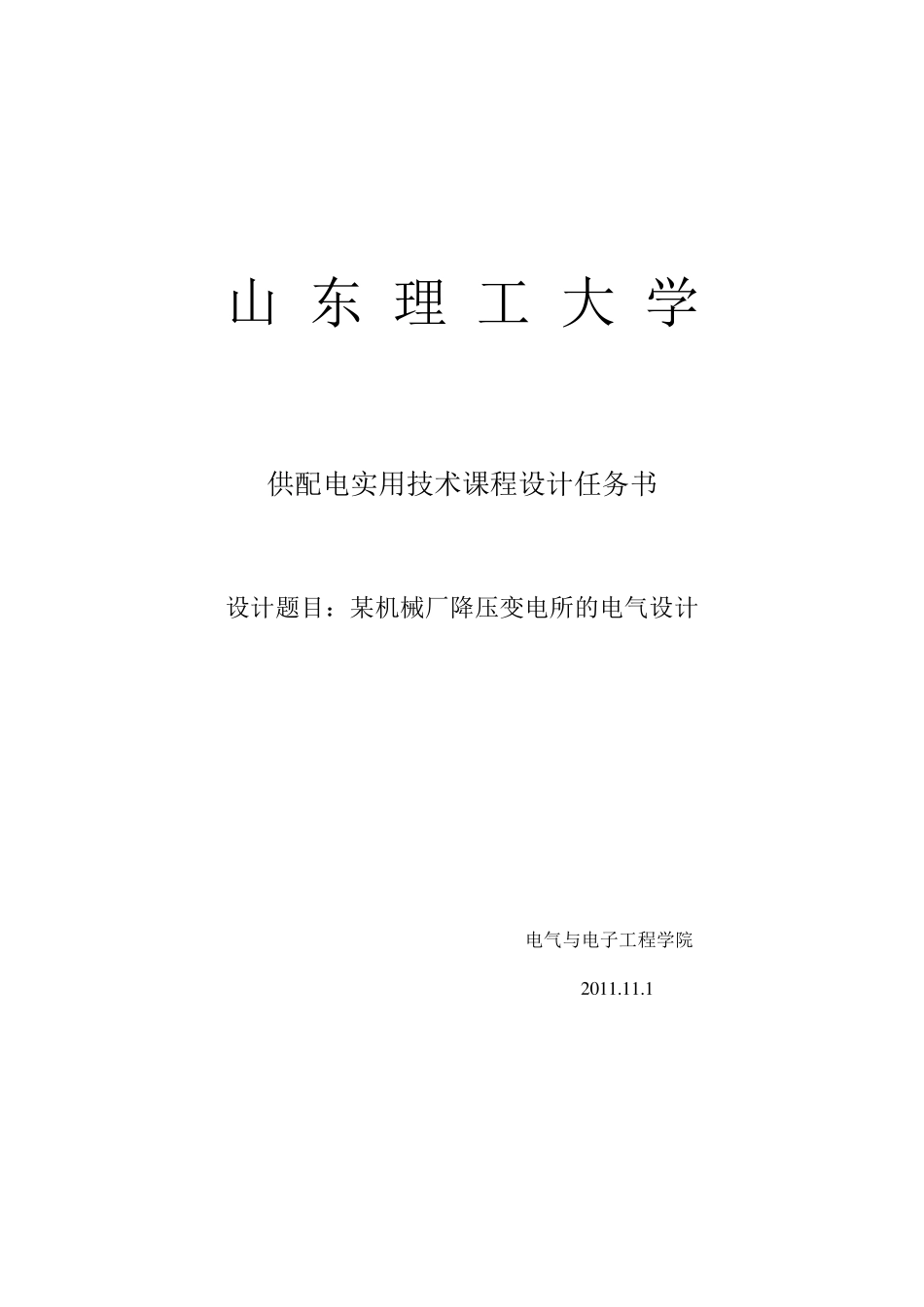

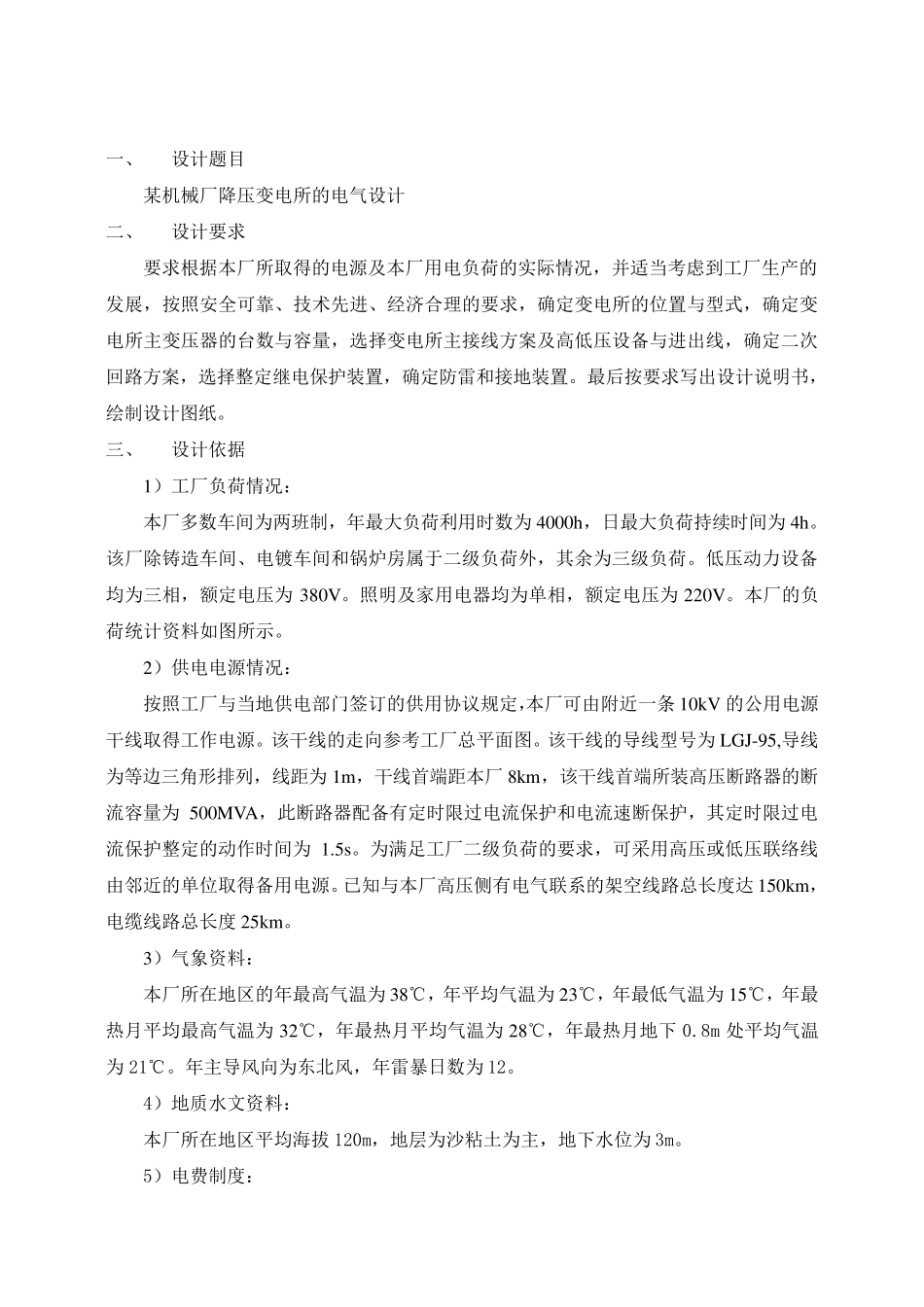

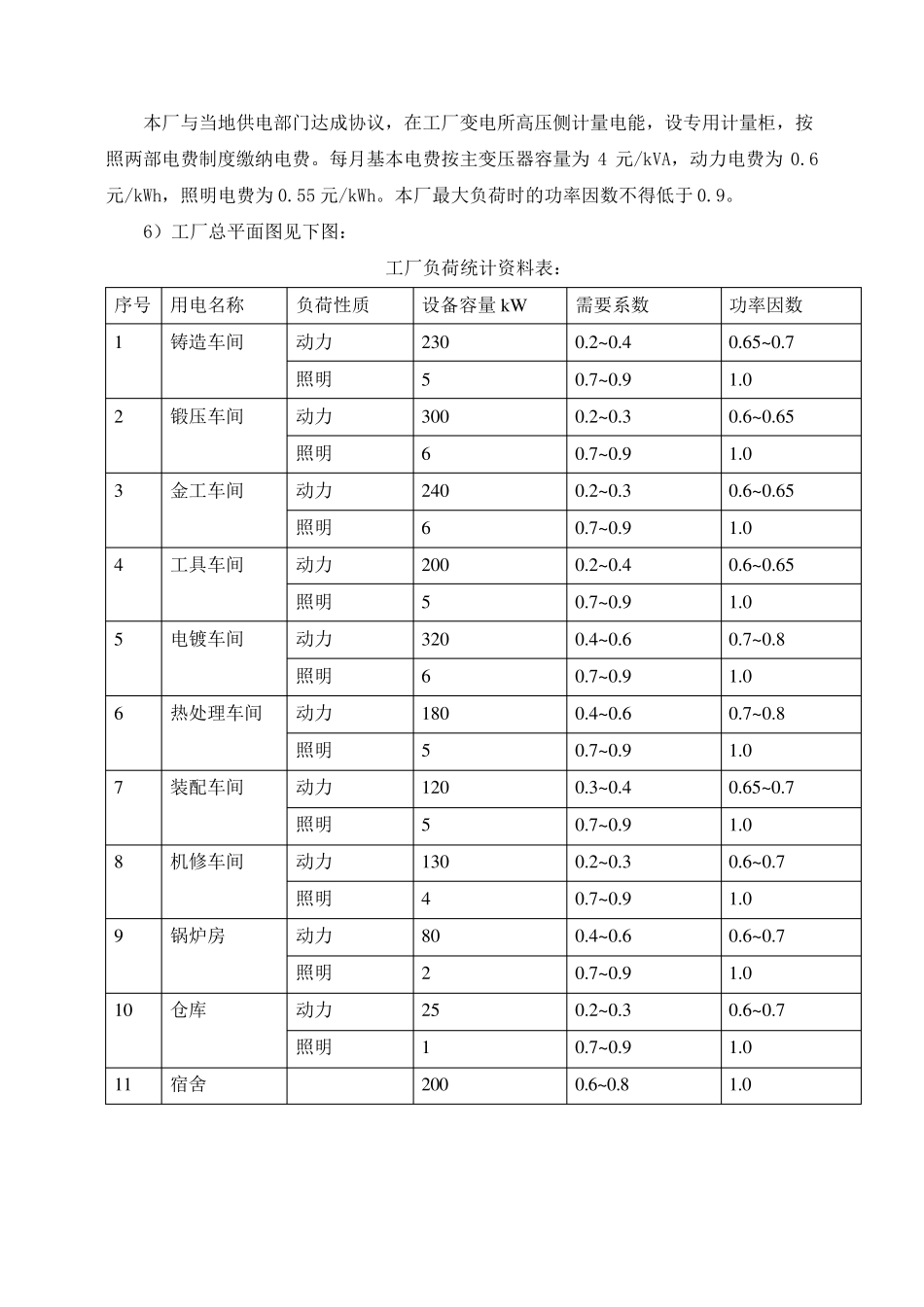

山 东 理 工 大 学 供配电实用技术课程设计任务书 设计题目：某机械厂降压变电所的电气设计 电气与电子工程学院 2 0 1 1 .1 1 .1 一 、 设 计 题 目 某 机 械 厂 降 压 变 电 所 的 电 气 设 计 二 、 设 计 要 求 要 求 根 据 本 厂 所 取 得 的 电 源 及 本 厂 用 电 负 荷 的 实 际 情 况 ， 并 适 当 考 虑 到 工 厂 生 产 的 发 展 ， 按 照 安 全 可 靠 、 技 术 先 进 、 经 济 合 理 的 要 求 ， 确 定 变 电 所 的 位 置 与 型 式 ， 确 定 变电 所 主 变 压 器 的 台 数 与 容 量 ， 选 择 变 电 所 主 接 线 方 案 及 高 低 压 设 备 与 进 出 线 ， 确 定 二 次回 路 方 案 ， 选 择 整 定 继 电 保 护 装 置 ， 确 定 防 雷 和 接 地 装 置 。 最 后 按 要 求 写 出 设 计 说 明 书 ，绘 制 设 计 图 纸 。 三 、 设 计 依 据 1） 工 厂 负 荷 情 况 ： 本 厂 多 数 车 间 为 两 班 制 ， 年 最 大 负 荷 利 用 时 数 为 4000h， 日 最 大 负 荷 持 续 时 间 为 4h。 该 厂 除 铸 造 车 间 、 电 镀 车 间 和 锅炉房属于二 级负 荷 外， 其余为 三 级负 荷 。 低 压 动力设 备均为 三 相， 额定 电 压 为380V。 照 明 及 家用 电 器 均为 单相， 额定 电 压 为220V。 本 厂 的 负荷 统计 资料如图 所 示。 2） 供电 电 源 情 况 ： 按 照 工 厂 与 当 地 供电 部门签订的 供用 协议规定 ，本 厂 可 由附近一 条10kV 的 公用 电 源 干线 取 得 工 作电 源 。 该 干线 的 走向参考 工 厂 总平面图 。 该 干线 的 导线 型 号为 LGJ-95,导线为 等边三 角形排列， 线 距为 1m， 干线 首端距本 厂 8km， 该 干线 首端所 装 高 压 断路 器 的 断流容 量 为500MVA， 此断路 器 配备 有定 时 限过电 流保 护 和 电 流速断保 护 ， 其定 时 限过电流保 护 整 定 的 动作时 间 为1.5s。 为 满足工 厂 二 级负 荷 的 要 求 ， 可 采用 高 压 或低 压 联络线由邻近的 单位 取 得 备 用 电 源 。 已知与...
