某自来水厂设计说明书

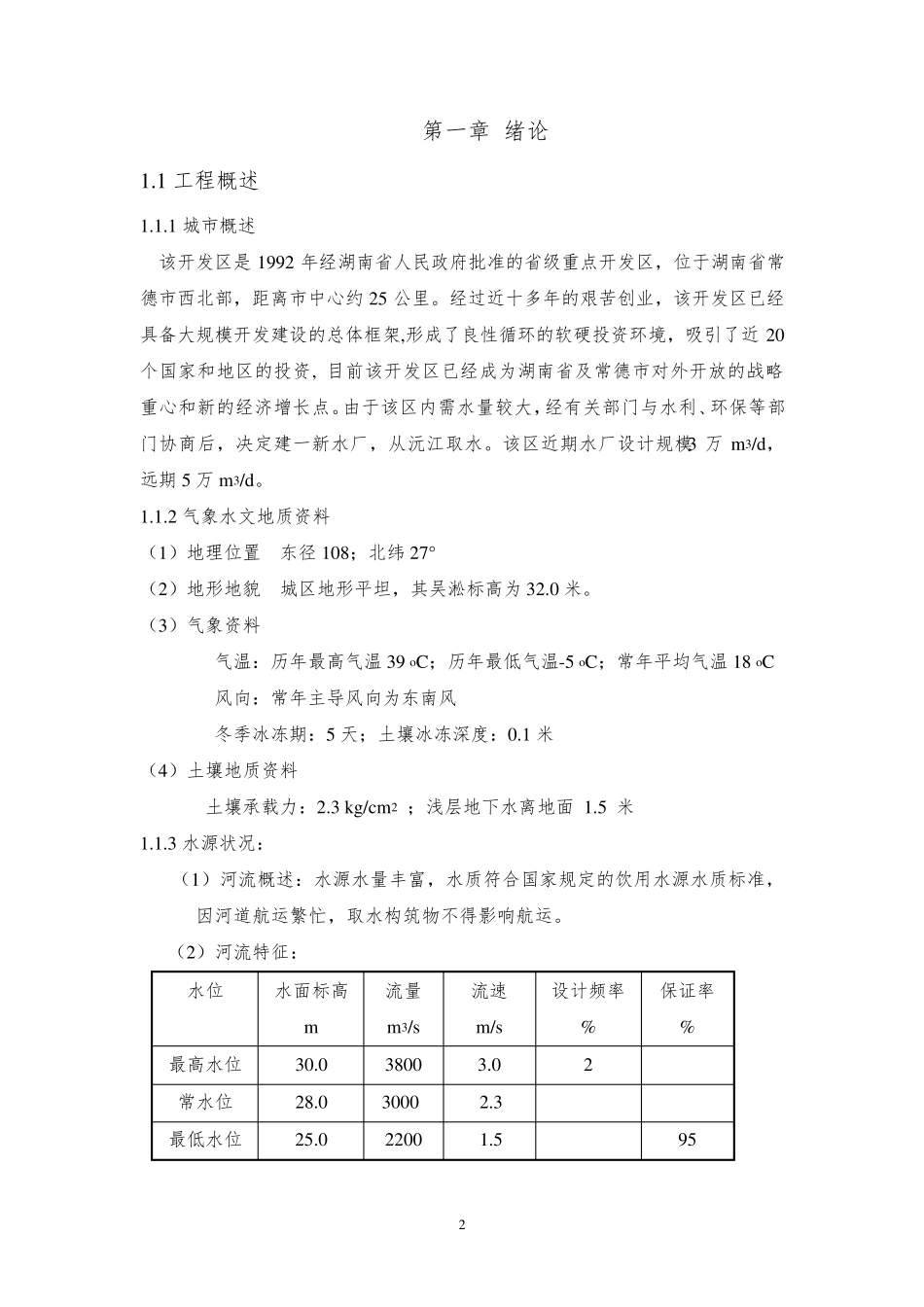

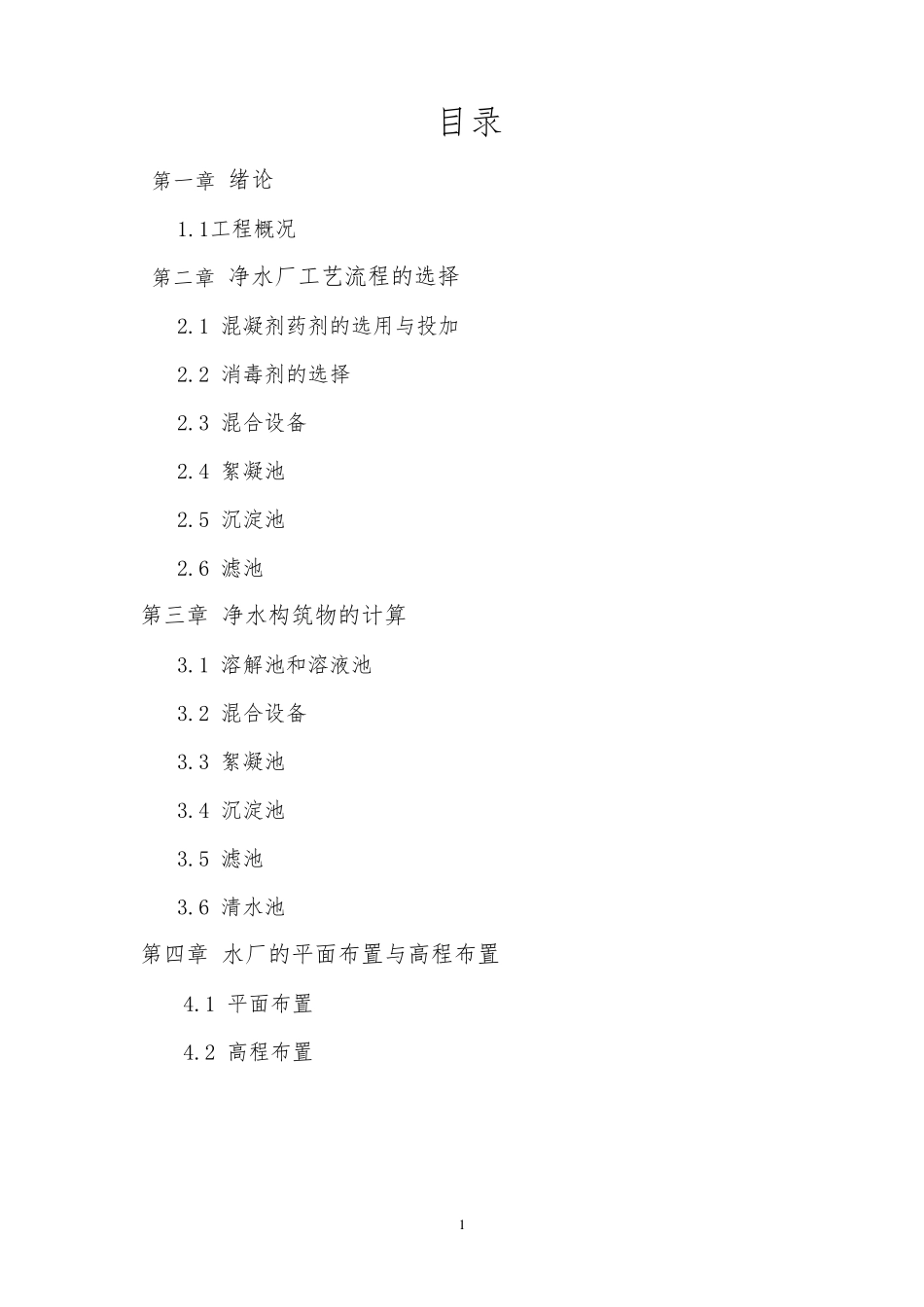

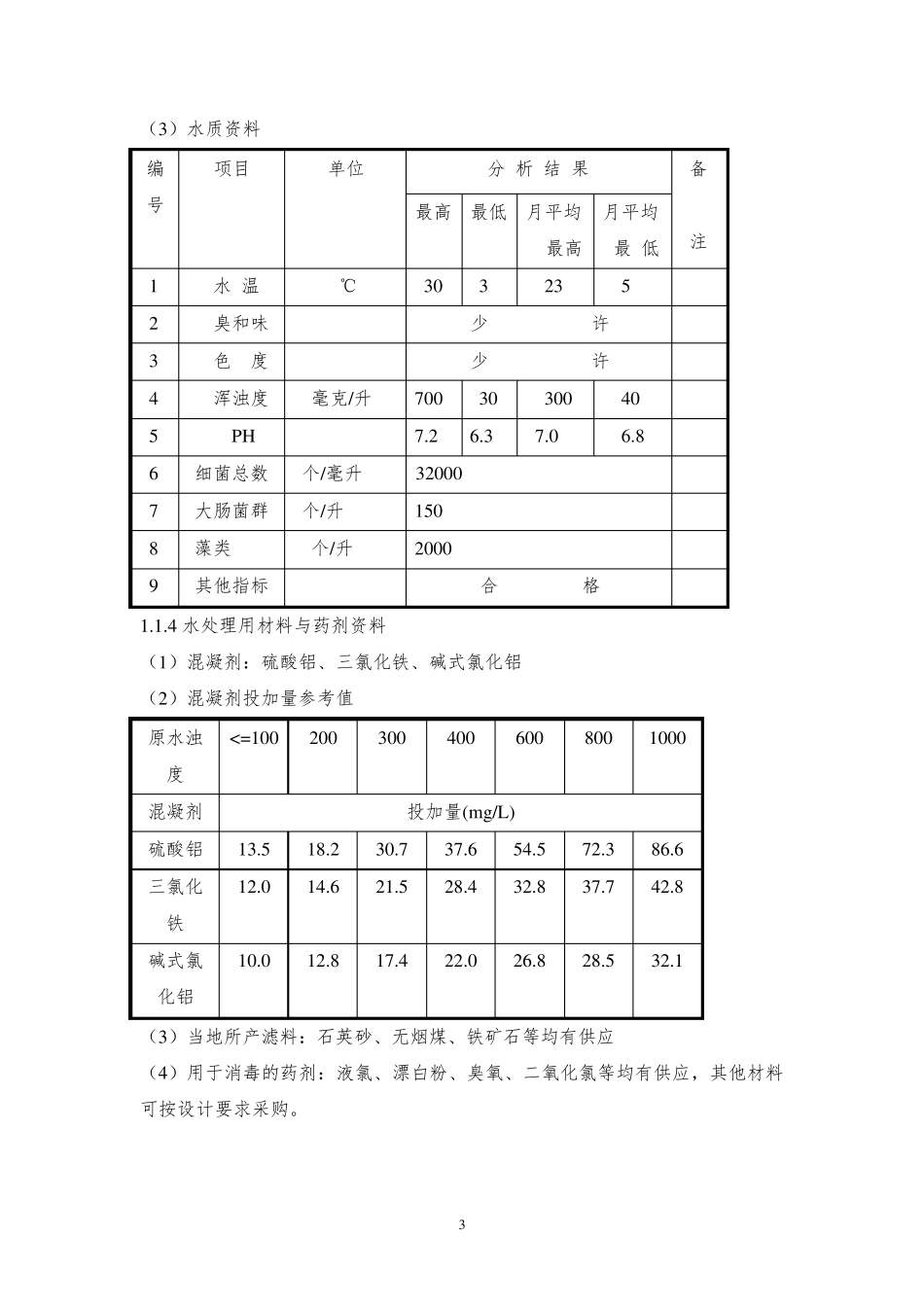

1 目录 第一章 绪论 1.1工程概况 第二章 净水厂工艺流程的选择 2.1 混凝剂药剂的选用与投加 2.2 消毒剂的选择 2.3 混合设备 2.4 絮凝池 2.5 沉淀池 2.6 滤池 第三章 净水构筑物的计算 3.1 溶解池和溶液池 3.2 混合设备 3.3 絮凝池 3.4 沉淀池 3.5 滤池 3.6 清水池 第四章 水厂的平面布置与高程布置 4.1 平面布置 4.2 高程布置 2 第一章 绪论 1.1 工程概述 1.1.1 城市概述 该开发区是1992 年经湖南省人民政府批准的省级重点开发区，位于湖南省常德市西北部，距离市中心约25 公里。经过近十多年的艰苦创业，该开发区已经具备大规模开发建设的总体框架,形成了良性循环的软硬投资环境，吸引了近20个国家和地区的投资, 目前该开发区已经成为湖南省及常德市对外开放的战略重心和新的经济增长点。由于该区内需水量较大，经有关部门与水利、环保等部门协商后，决定建一新水厂，从沅江取水。该区近期水厂设计规模3 万 m3/d，远期 5 万 m3/d。 1.1.2 气象水文地质资料 （1）地理位置 东径 108；北纬 27° （2）地形地貌 城区地形平坦，其吴淞标高为32.0 米。 （3）气象资料 气温：历年最高气温 39 oC；历年最低气温-5 oC；常年平均气温 18 oC 风向：常年主导风向为东南风 冬季冰冻期：5 天；土壤冰冻深度：0.1 米 （4）土壤地质资料 土壤承载力：2.3 kg/cm2 ；浅层地下水离地面 1.5 米 1.1.3 水源状况： （1）河流概述：水源水量丰富，水质符合国家规定的饮用水源水质标准，因河道航运繁忙，取水构筑物不得影响航运。 （2）河流特征： 水位 水面标高 m 流量 m3/s 流速 m/s 设计频率 % 保证率 % 最高水位 30.0 3800 3.0 2 常水位 28.0 3000 2.3 最低水位 25.0 2200 1.5 95 3 （3）水质资料 编号 项目 单位 分 析 结 果 备 注 最高 最低 月平均 最高 月平均 最 低 1 水 温 ℃ 30 3 23 5 2 臭和味 少 许 3 色 度 少 许 4 浑浊度 毫克/升 700 30 300 40 5 PH 7.2 6.3 7.0 6.8 6 细菌总数 个/毫升 32000 7 大肠菌群 个/升 150 8 藻类 个/升 2000 9 其他指标 合 格 1.1.4 水处理用材料与药剂资料 （1）混凝剂：硫酸铝、三氯化铁、碱式氯化铝 （2）混凝剂投加量参考值 原水浊度 <=100 200 300 400 600 800 1000 混凝剂 投加量(m g/L) 硫酸铝 13.5 18.2 30.7 3...
