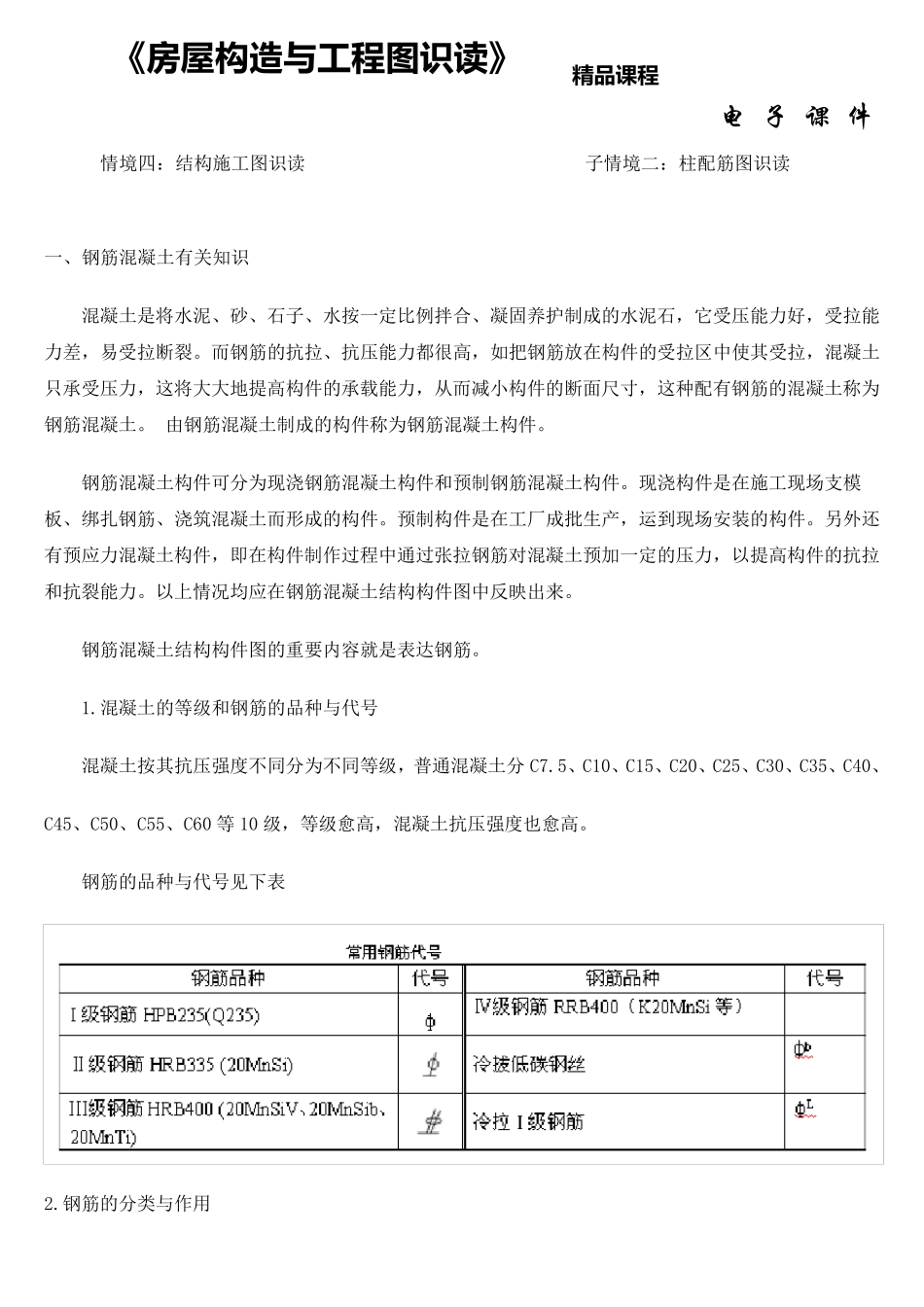

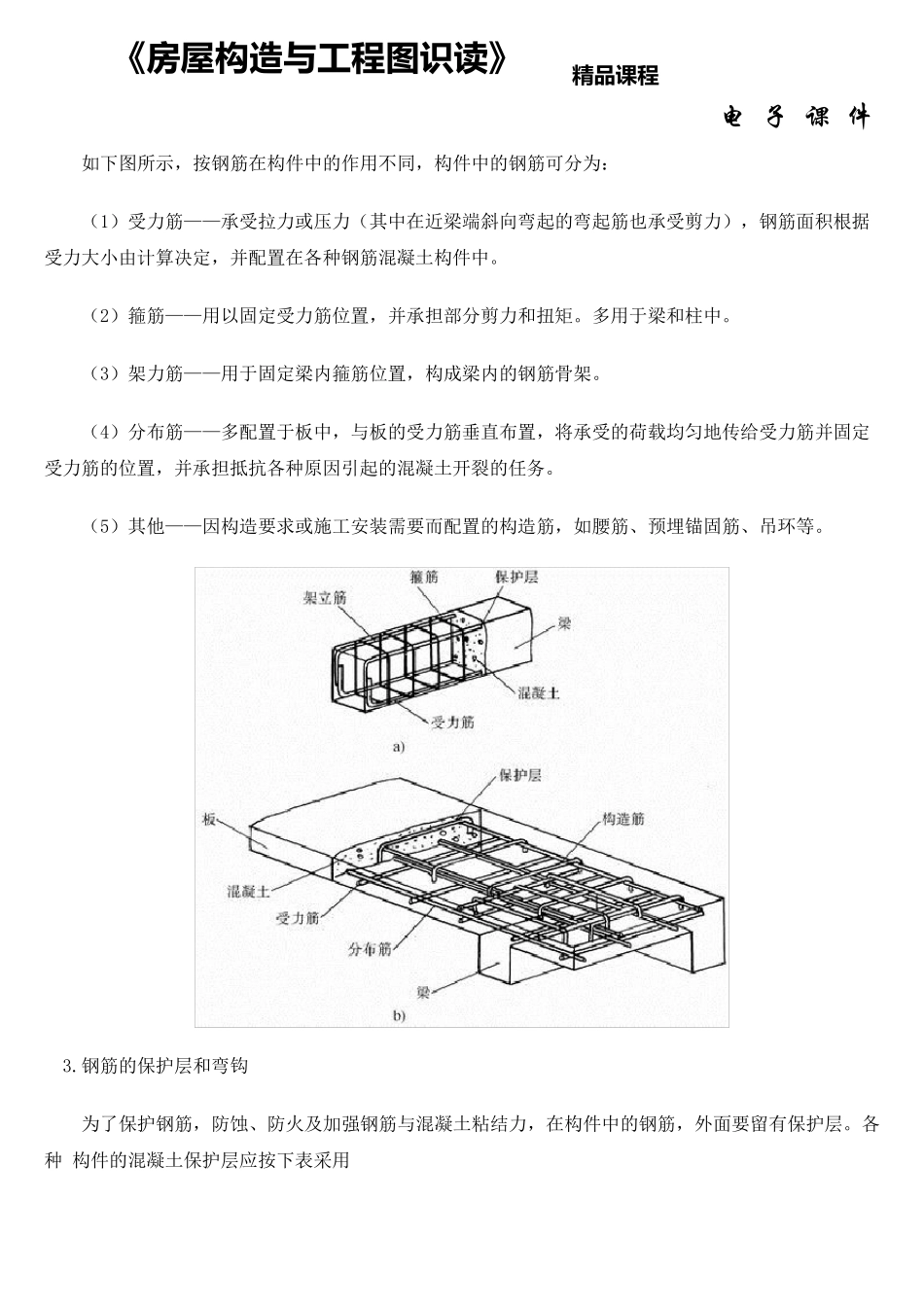

《房屋构造与工程图识读》 精品课程 电 子 课 件 情境四：结构施工图识读 子情境二：柱配筋图识读 一、钢筋混凝土有关知识 混凝土是将水泥、砂、石子、水按一定比例拌合、凝固养护制成的水泥石，它受压能力好，受拉能力差，易受拉断裂。而钢筋的抗拉、抗压能力都很高，如把钢筋放在构件的受拉区中使其受拉，混凝土只承受压力，这将大大地提高构件的承载能力，从而减小构件的断面尺寸，这种配有钢筋的混凝土称为钢筋混凝土。 由钢筋混凝土制成的构件称为钢筋混凝土构件。 钢筋混凝土构件可分为现浇钢筋混凝土构件和预制钢筋混凝土构件。现浇构件是在施工现场支模板、绑扎钢筋、浇筑混凝土而形成的构件。预制构件是在工厂成批生产，运到现场安装的构件。另外还有预应力混凝土构件，即在构件制作过程中通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂能力。以上情况均应在钢筋混凝土结构构件图中反映出来。 钢筋混凝土结构构件图的重要内容就是表达钢筋。 1.混凝土的等级和钢筋的品种与代号 混凝土按其抗压强度不同分为不同等级，普通混凝土分 C7.5、C10、C15、C20、C25、C30、C35、C40、 C45、C50、C55、C60 等 10 级，等级愈高，混凝土抗压强度也愈高。 钢筋的品种与代号见下表 2.钢筋的分类与作用 《房屋构造与工程图识读》 精品课程 电 子 课 件 如下图所示，按钢筋在构件中的作用不同，构件中的钢筋可分为： （1）受力筋——承受拉力或压力（其中在近梁端斜向弯起的弯起筋也承受剪力），钢筋面积根据受力大小由计算决定，并配置在各种钢筋混凝土构件中。 （2）箍筋——用以固定受力筋位置，并承担部分剪力和扭矩。多用于梁和柱中。 （3）架力筋——用于固定梁内箍筋位置，构成梁内的钢筋骨架。 （4）分布筋——多配置于板中，与板的受力筋垂直布置，将承受的荷载均匀地传给受力筋并固定受力筋的位置，并承担抵抗各种原因引起的混凝土开裂的任务。 （5）其他——因构造要求或施工安装需要而配置的构造筋，如腰筋、预埋锚固筋、吊环等。 3.钢筋的保护层和弯钩 为了保护钢筋，防蚀、防火及加强钢筋与混凝土粘结力，在构件中的钢筋，外面要留有保护层。各种 构件的混凝土保护层应按下表采用 《房屋构造与工程图识读》 精品课程 电 子 课 件 如果受力筋用光圆钢筋，则两端须加弯钩，以加强钢筋与混凝土的粘结力，带肋钢筋与混凝土的粘结力强，两端不必加弯钩。常见的几种弯钩形式见下图。 4...
