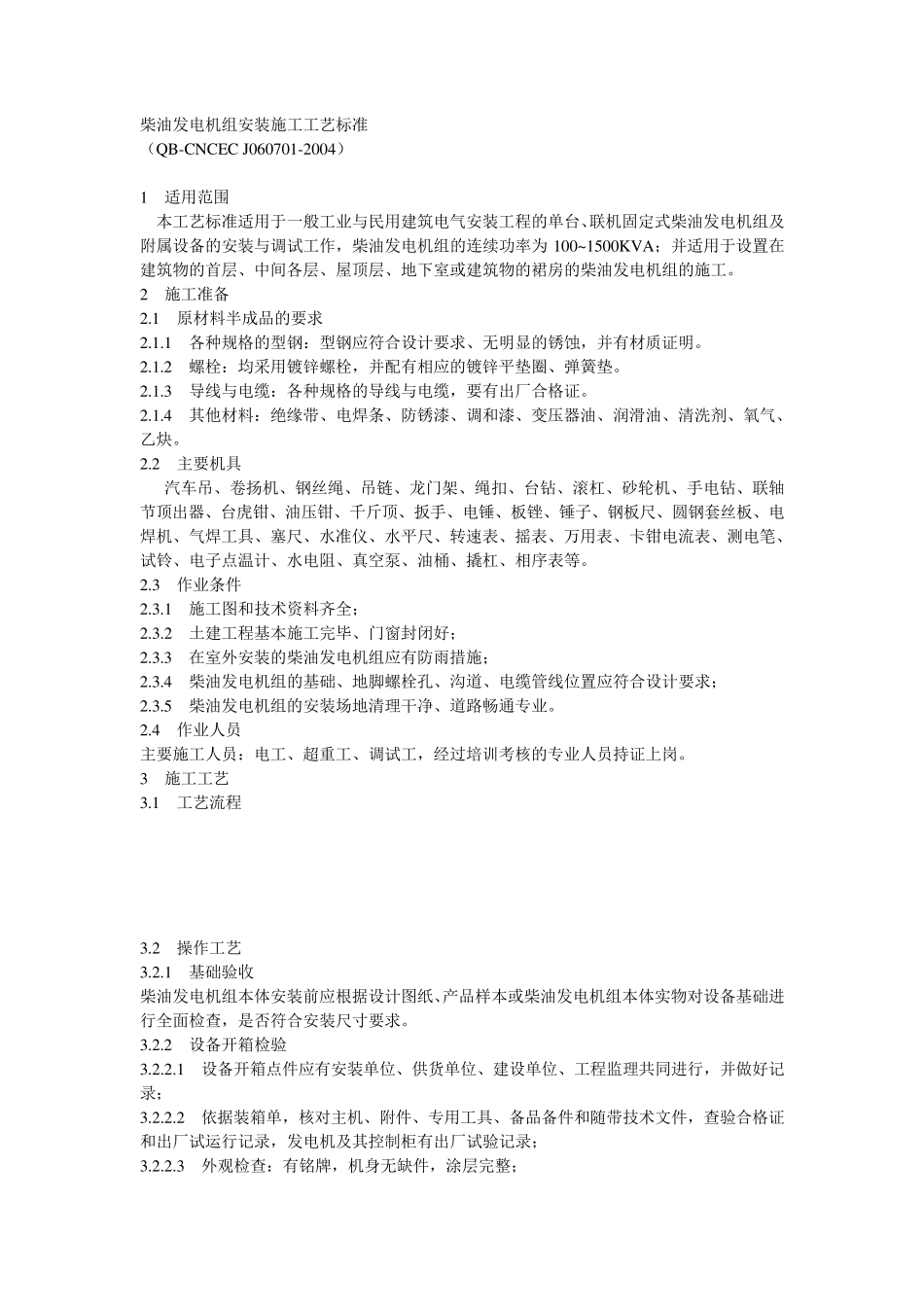

柴油发电机组安装施工工艺标准 （QB-CNCEC J060701-2004） 1 适用范围 本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为 100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。 2 施工准备 2.1 原材料半成品的要求 2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。 2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。 2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。 2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。 2.2 主要机具 汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。 2.3 作业条件 2.3.1 施工图和技术资料齐全； 2.3.2 土建工程基本施工完毕、门窗封闭好； 2.3.3 在室外安装的柴油发电机组应有防雨措施； 2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求； 2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。 2.4 作业人员 主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 基础验收 柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。 3.2.2 设备开箱检验 3.2.2.1 设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录； 3.2.2.2 依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录； 3.2.2.3 外观检查：有铭牌，机身无缺件，涂层完整； 3 .2 .2 .4 柴油发电机组及其附属设备均应符合设计要求。 3 .2 .3 安装前的检查 3 .2 .3 .1 是否有充分的冷却空气； 3 .2 .3 .2 是否有充分的新鲜吸入空气； 3 .2 .3 .3 是否有循环空气排放口； 3 .2 .3 .4 是否有烟气排放口； 3 ...
