柴油机的拆装工艺

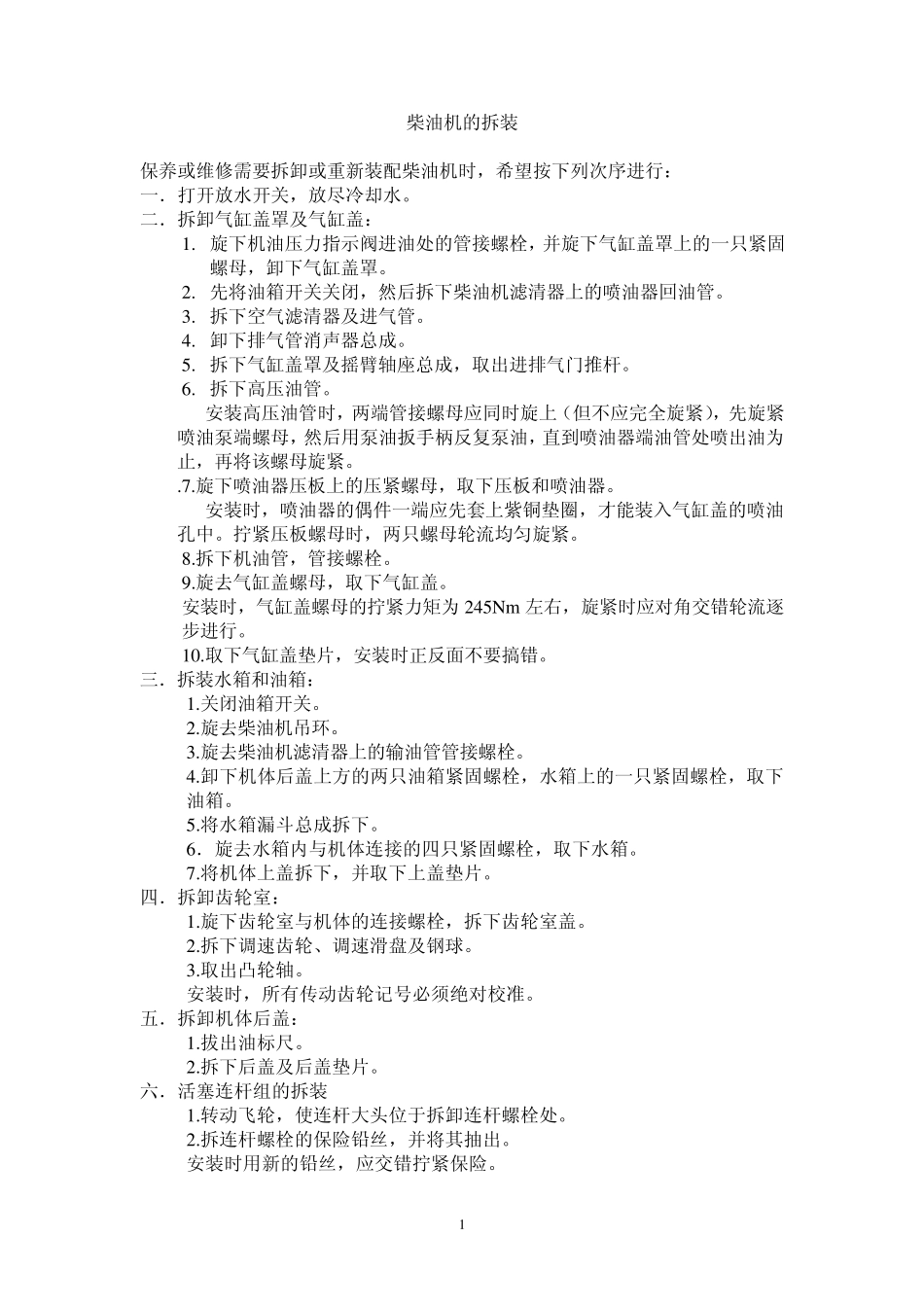

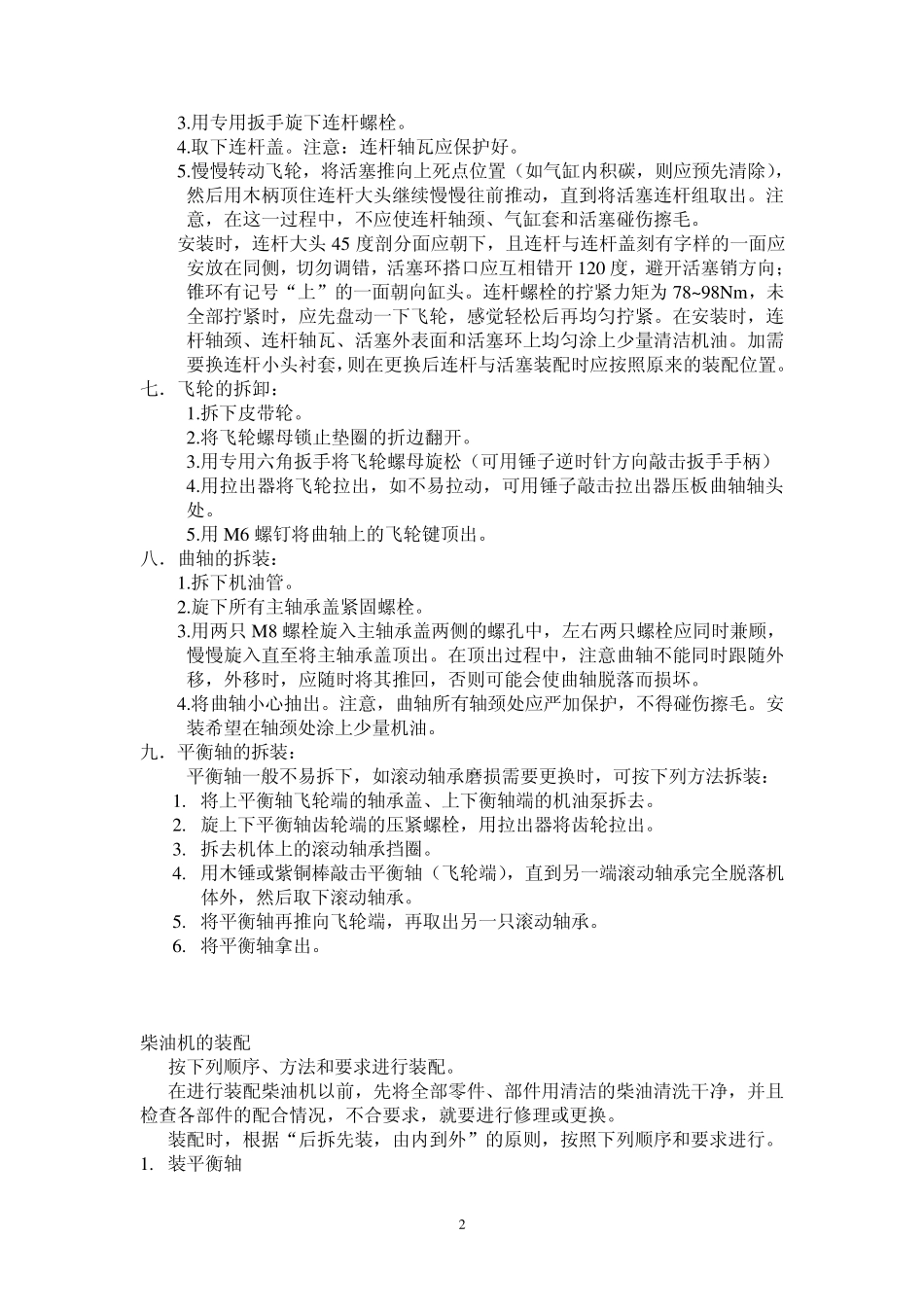

1 柴油机的拆装 保养或维修需要拆卸或重新装配柴油机时，希望按下列次序进行： 一．打开放水开关，放尽冷却水。 二．拆卸气缸盖罩及气缸盖： 1. 旋下机油压力指示阀进油处的管接螺栓，并旋下气缸盖罩上的一只紧固螺母，卸下气缸盖罩。 2. 先将油箱开关关闭，然后拆下柴油机滤清器上的喷油器回油管。 3. 拆下空气滤清器及进气管。 4. 卸下排气管消声器总成。 5. 拆下气缸盖罩及摇臂轴座总成，取出进排气门推杆。 6. 拆下高压油管。 安装高压油管时，两端管接螺母应同时旋上（但不应完全旋紧），先旋紧喷油泵端螺母，然后用泵油扳手柄反复泵油，直到喷油器端油管处喷出油为止，再将该螺母旋紧。 .7.旋下喷油器压板上的压紧螺母，取下压板和喷油器。 安装时，喷油器的偶件一端应先套上紫铜垫圈，才能装入气缸盖的喷油孔中。拧紧压板螺母时，两只螺母轮流均匀旋紧。 8.拆下机油管，管接螺栓。 9.旋去气缸盖螺母，取下气缸盖。 安装时，气缸盖螺母的拧紧力矩为 245Nm 左右，旋紧时应对角交错轮流逐步进行。 10.取下气缸盖垫片，安装时正反面不要搞错。 三．拆装水箱和油箱： 1.关闭油箱开关。 2.旋去柴油机吊环。 3.旋去柴油机滤清器上的输油管管接螺栓。 4.卸下机体后盖上方的两只油箱紧固螺栓，水箱上的一只紧固螺栓，取下油箱。 5.将水箱漏斗总成拆下。 6．旋去水箱内与机体连接的四只紧固螺栓，取下水箱。 7.将机体上盖拆下，并取下上盖垫片。 四．拆卸齿轮室： 1.旋下齿轮室与机体的连接螺栓，拆下齿轮室盖。 2.拆下调速齿轮、调速滑盘及钢球。 3.取出凸轮轴。 安装时，所有传动齿轮记号必须绝对校准。 五．拆卸机体后盖： 1.拔出油标尺。 2.拆下后盖及后盖垫片。 六．活塞连杆组的拆装 1.转动飞轮，使连杆大头位于拆卸连杆螺栓处。 2.拆连杆螺栓的保险铅丝，并将其抽出。 安装时用新的铅丝，应交错拧紧保险。 2 3.用专用扳手旋下连杆螺栓。 4.取下连杆盖。注意：连杆轴瓦应保护好。 5.慢慢转动飞轮，将活塞推向上死点位置（如气缸内积碳，则应预先清除），然后用木柄顶住连杆大头继续慢慢往前推动，直到将活塞连杆组取出。注意，在这一过程中，不应使连杆轴颈、气缸套和活塞碰伤擦毛。 安装时，连杆大头45 度剖分面应朝下，且连杆与连杆盖刻有字样的一面应安放在同侧，切勿调错，活塞环搭口应互相错开120 度，避开活塞销方向；锥环有记号“上”的一面朝向缸头。连杆螺栓的拧紧力矩为 78~98N...
