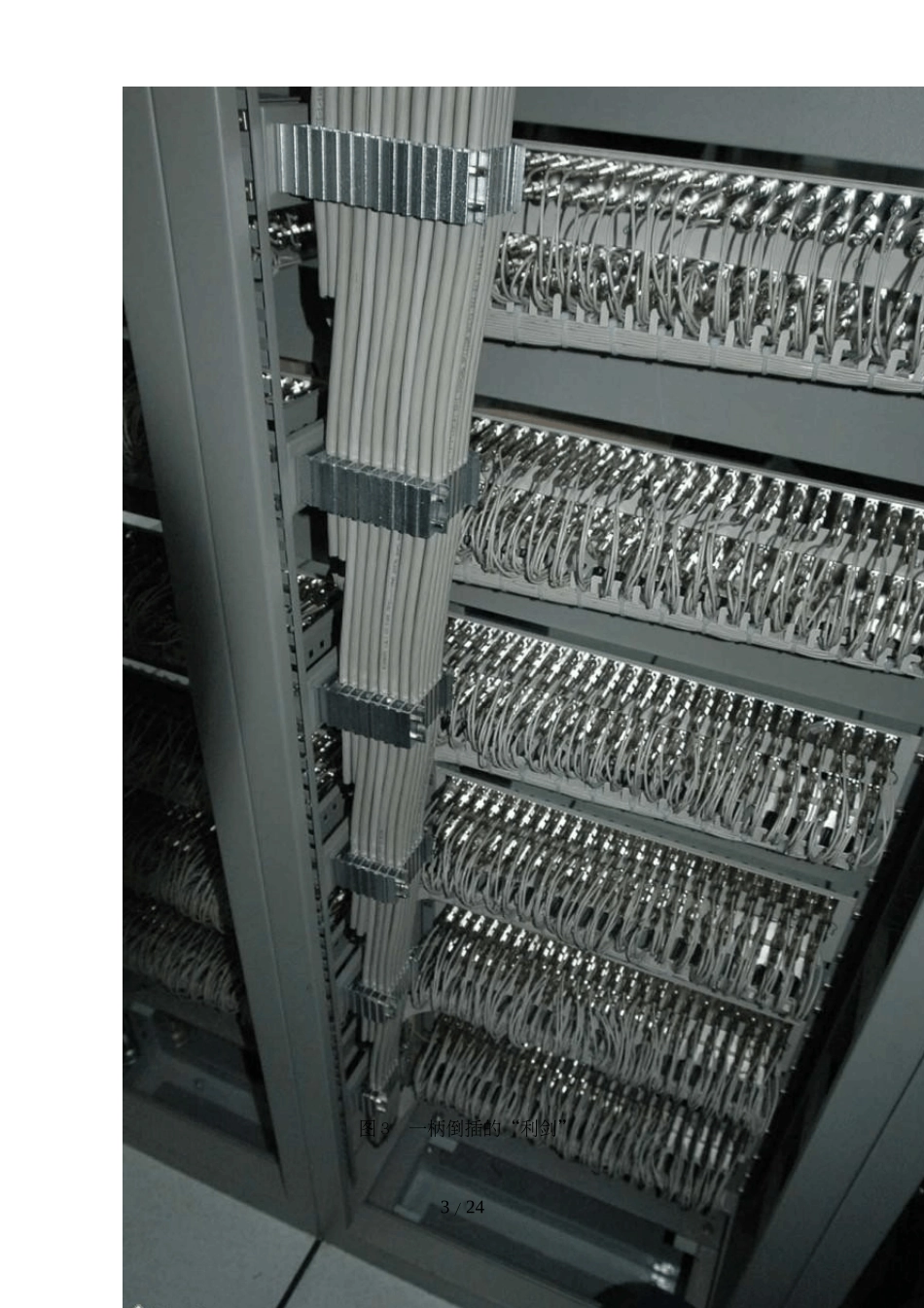

标准机房标准布线参考图册 为什么我们的机房像蛛网一样令人难以理清头绪？什么样的才是标准化机房？今天大家看一看真正的标准化机房。你还在为面对机房里“错综复杂”的线缆苦恼么？顶部走线带来的条理性更胜于底部走线。1／24图 1 一线一签，便于查找图 2 精致、规整条理化的布线2／24图 3 一柄倒插的“利剑”3／24图 4 给人一种小溪汇成大河的感觉图 5 墙一样的走线让人看一眼就觉得踏实4／24图 6 虽然机柜还不见服务器，有了前期基础满了也会一样整洁注：后期也许会有一些设备的变化，增加部分管道可能在实用期间表现更好。5／24图 7 规则化的标识，哪个网管还会说找不到对应的线头呢6／24图 8 标准而条理化的布线，有利于运维外，也有利于美观图 9 纵横交错，显得依然有理有到致，这里采用的是顶部走线方式7／24图 10 透明化布线的好处 工程化的布线理当如此图 11 信息高速公路的感觉足了，导演看中也许还是进不来的8／24图 12 机房这种高密环境，错落有致，防尘除尘效果也会很好图 13 多种桥架在一个平面行走，前期的空间规划还得先行较好9／24图 14 好的成果就是这样的兢兢业业的劳动者干出来了图 15 教科书上讲到的布线则在此还原10／24图 16 北京的桥是千姿百态，这里的线是纵横穿插图 17 好的机房也要好的布线，好的工程师也才会有他的好心情11／24图 18 近距离看起来也无可挑剔12／24图 19 精细的计算结果才有了这样的规划吧13／24图 20 待到最后完工，这里就更加感动人心了14／24图 21 清一色的机柜，清一色的桥架线路15／24图 22 网状机柜更有利于散热与通风，也许对消除静电也有好处图 23 it世界有的是计算能力，美工的水准在此也有表现16／24图 24 万流归宗，干净利索，就是要万里寻踪也能做到图 25 完美的曲线也许自然为形成了17／24图 26 交换机入位了，设备都入位了，机柜也就丰满了图 27 整齐的队列，看不完的舒心18／24图 28 底 部 通 风 设 计 效 果 也 好 ， 不过里 也 许 还 是 有 pm2.5 吗19／24图 29 并行与分流相互应衬20／24图 30 信息高速路也不过如此图 31 这几根够粗壮，将来内部的数据会更为繁忙21／24图 32 真想问问他们是怎么理清这些线的22／24图 33 一切都来源于工程师的坚辛与细致23／24图 34 从某个面看下去就能见到“中国结”了图 35 有心人的机房都能做到如此美妙24／24
