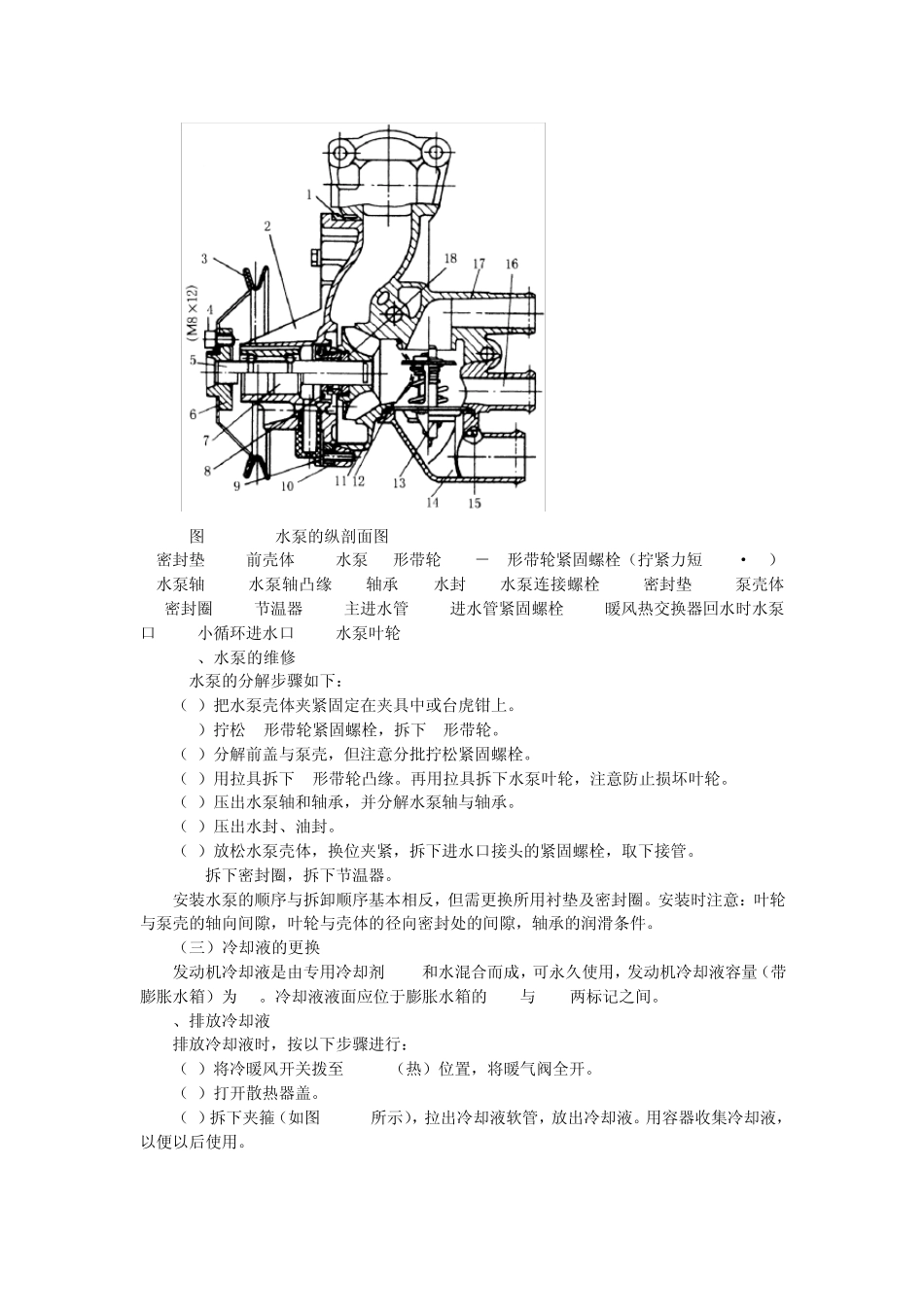

第七节 冷却系统的结构与维修 冷却系的作用是使发动机在任何工况高温机件都能得到适度的冷却，使发动机始终在最适宜的温度范围内工作。同时，冷却系统还为暖风系统提供热源。 一、AFE型发动机冷却系统的结构与维修 （一）AFE型冷却系统的总体构造 AFE型发动机的冷却系统属强制循环封闭式冷却系统，其组成如图1-144和图1-145所示，冷却液的循环过程如图 1-146所示。 冷却强度可通过节温器和温控风扇调节。节温器调节冷却液的冷却能力，温控风扇调节流经散热器的冷却空气量。 冷却液轴向进入水泵后，经叶轮径向直接流进机体水套，然后流入气缸盖水套。此后，冷却液分两路循环。一路大循环：冷却液流经散热器冷却后，进入装在机体水泵进口处的节温器流向水泵进口；另一路小循环：冷却液直接进入节温器后的水泵进口，不经散热器冷却。当冷却液的温度低于85℃时，进行小循环；当冷却液温度高于85℃时，部分冷却液进行大循环；当冷却液温度达到105℃时，全部冷却液参加大循环。 图1-144 桑塔纳轿车用发动机冷却系统示意图 1-散热器 2-风扇 3-水泵 4-机体进水口（进入气缸体、气缸盖水套） 5-旁通水管 6-暧气回水进水泵水管 7-机体冷却水出口与散热器进水口接管 8-散热器出水管 9-膨胀小水箱 图1-145 冷却系零件分解图 1-水泵 2-缸盖接管 3-密封垫 4-橡胶管 5-密封垫 6-接管 7-水温传感器 8-热敏开关 9-通向暖风热交换器的冷却液管 10-冷却液管 11－O形密封圈 12-节温器 13-下橡胶弯管 14-密封垫圈 图1-146 冷却液循环过程 1-散热器 2-冷却液泵和节温器 3-膨胀材料元件 4-自动阻风门（化油器） 5-暖气用热交换器 6-ATF散热器（仅用于自动变速器型车） 7-机体（气缸体/气缸盖） 8-冷却液管路 9-暖气阀门 10-三通热敏开关 （二）水泵的结构与维修 1、水泵的结构 水泵的结构如图1-147所示。 图1-147 水泵的纵剖面图 1-密封垫 2-前壳体 3-水泵 V形带轮 4－V形带轮紧固螺栓（拧紧力短 20N· m） 5-水泵轴 6-水泵轴凸缘 7-轴承 8-水封 9-水泵连接螺栓 10-密封垫 11-泵壳体 12-密封圈 13-节温器 14-主进水管 15-进水管紧固螺栓 16-暖风热交换器回水时水泵口 17-小循环进水口 18-水泵叶轮 2、水泵的维修 水泵的分解步骤如下： （l）把水泵壳体夹紧固定在夹具中或台虎钳上。 (2）拧松 V形带轮紧固螺栓，拆下 V形带轮。 （3）分解前盖与泵壳，但注意分批拧松紧固螺栓。 （4）用拉...
