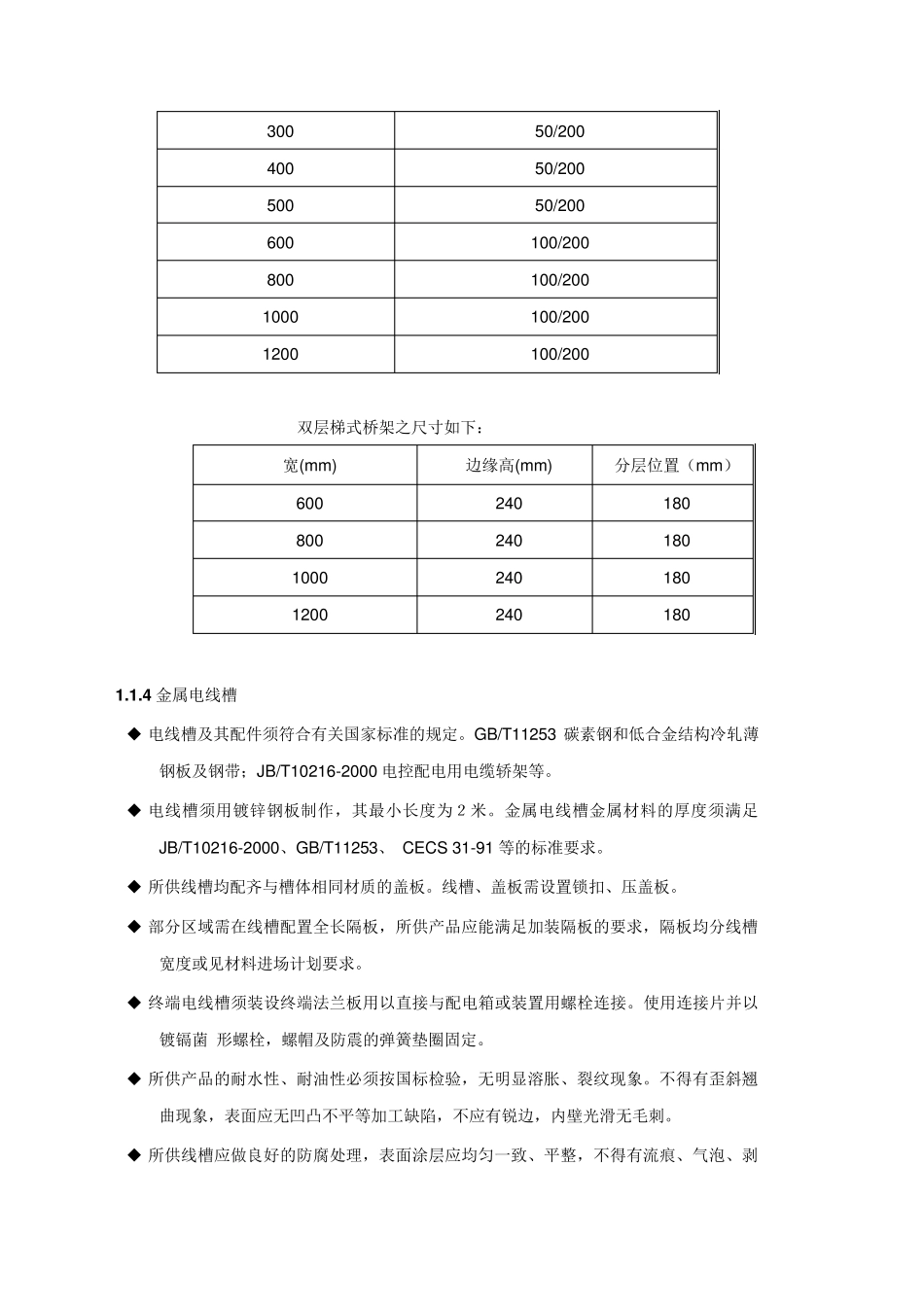

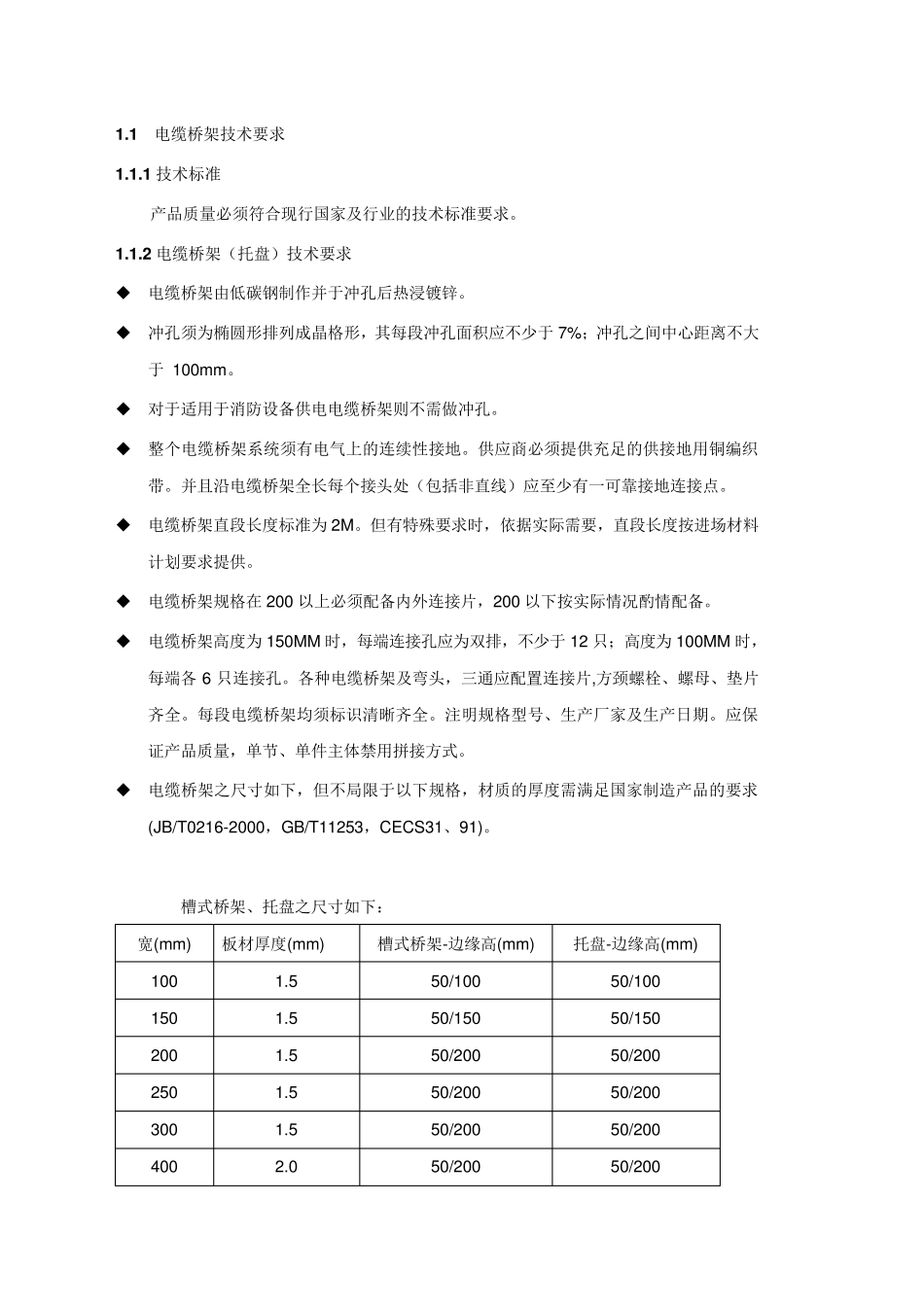

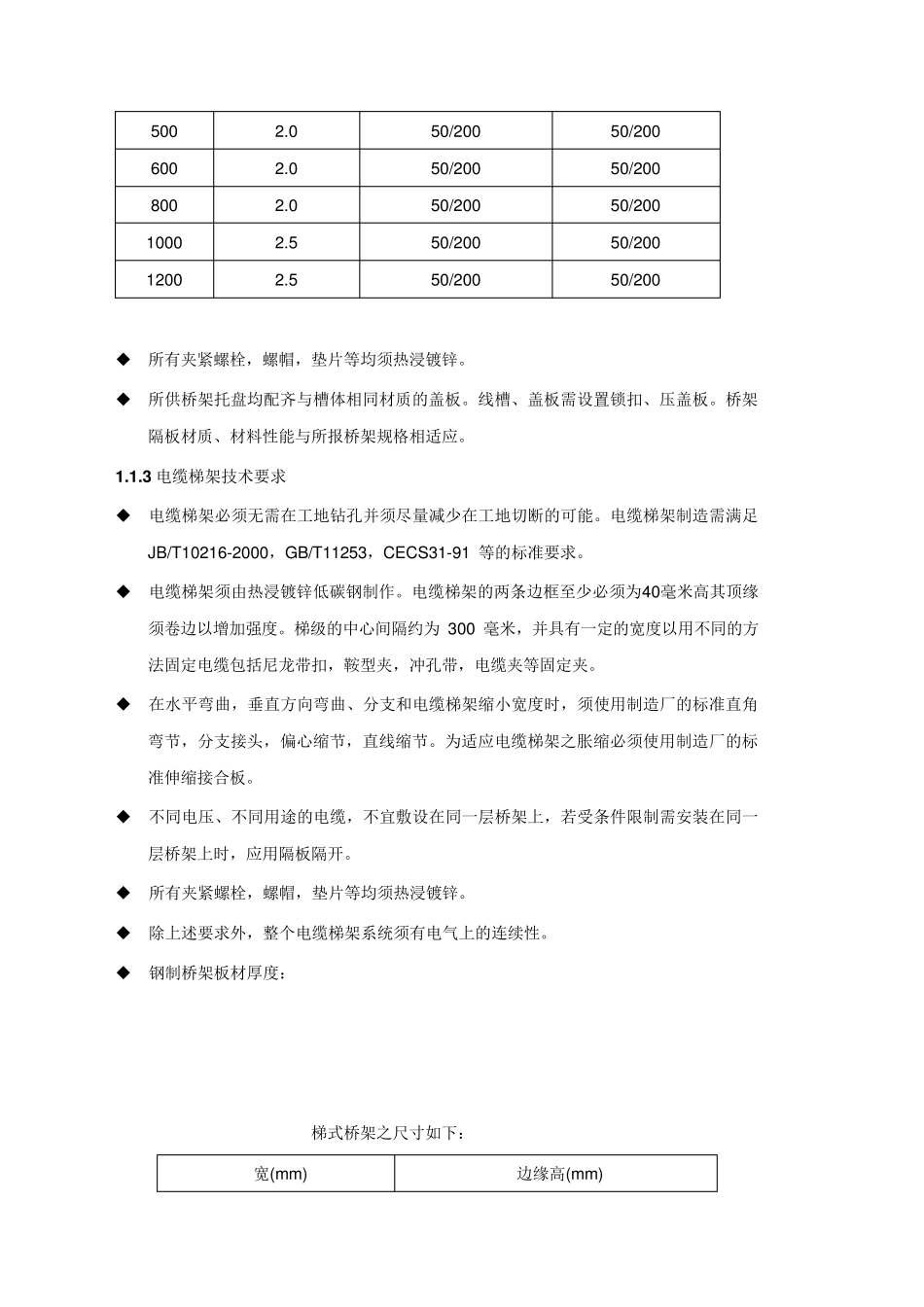

1 .1 电缆桥架技术要求 1 .1 .1 技术标准 产品质量必须符合现行国家及行业的技术标准要求。 1 .1 .2 电缆桥架(托盘)技术要求  电缆桥架由低碳钢制作并于冲孔后热浸镀锌。  冲孔须为椭圆形排列成晶格形,其每段冲孔面积应不少于 7%;冲孔之间中心距离不大于 100m m 。  对于适用于消防设备供电电缆桥架则不需做冲孔。  整个电缆桥架系统须有电气上的连续性接地。供应商必须提供充足的供接地用铜编织带。并且沿电缆桥架全长每个接头处(包括非直线)应至少有一可靠接地连接点。  电缆桥架直段长度标准为 2M。但有特殊要求时,依据实际需要,直段长度按进场材料计划要求提供。  电缆桥架规格在200 以上必须配备内外连接片,200 以下按实际情况酌情配备。  电缆桥架高度为 150MM 时,每端连接孔应为双排,不少于 12 只;高度为 100MM 时,每端各6 只连接孔。各种电缆桥架及弯头,三通应配置连接片,方颈螺栓、螺母、垫片齐全。每段电缆桥架均须标识清晰齐全。注明规格型号、生产厂家及生产日期。应保证产品质量,单节、单件主体禁用拼接方式。  电缆桥架之尺寸如下,但不局限于以下规格,材质的厚度需满足国家制造产品的要求(JB/T0216-2000,GB/T11253,CECS31、91)。 槽式桥架、托盘之尺寸如下: 宽(m m ) 板材厚度(m m ) 槽式桥架-边缘高(m m ) 托盘-边缘高(m m ) 100 1.5 50/100 50/100 150 1.5 50/150 50/150 200 1.5 50/200 50/200 250 1.5 50/200 50/200 300 1.5 50/200 50/200 400 2.0 50/200 50/200 500 2.0 50/200 50/200 600 2.0 50/200 50/200 800 2.0 50/200 50/200 1000 2.5 50/200 50/200 1200 2.5 50/200 50/200  所有夹紧螺栓,螺帽,垫片等均须热浸镀锌。  所供桥架托盘均配齐与槽体相同材质的盖板。线槽、盖板需设置锁扣、压盖板。桥架隔板材质、材料性能与所报桥架规格相适应。 1 .1 .3 电缆梯架技术要求  电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。电缆梯架制造需满足JB/T10216-2000,GB/T11253,CECS31-91 等的标准要求。  电缆梯架须由热浸镀锌低碳钢制作。电缆梯架的两条边框至少必须为40毫米高其顶缘须卷边以增加强度。梯级的中心间隔约为 300 毫米,并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣,鞍型夹,冲孔带,电缆夹等固定夹。  在水平弯曲,...
