桥梁下部结构分部工程自评报告

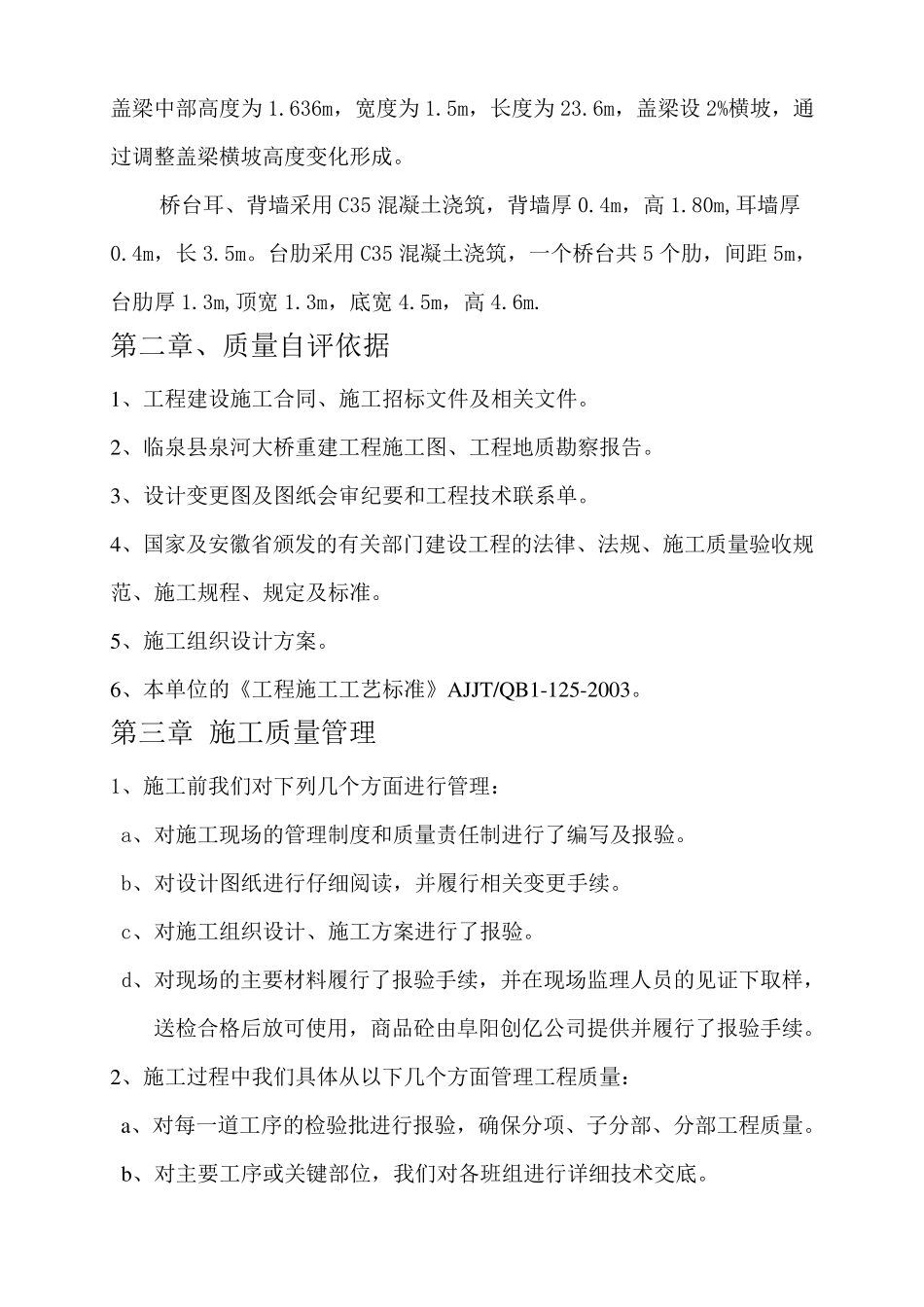

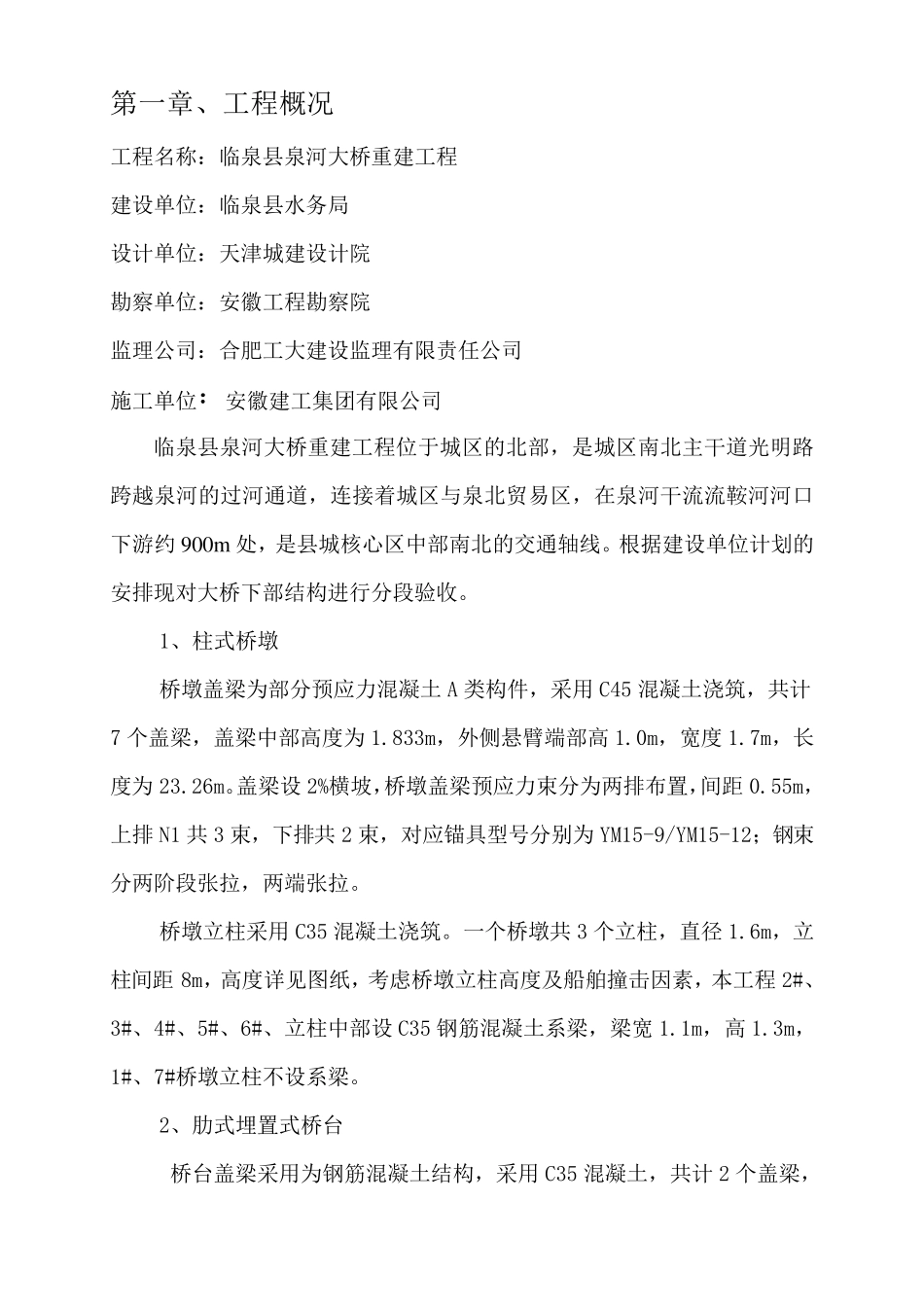

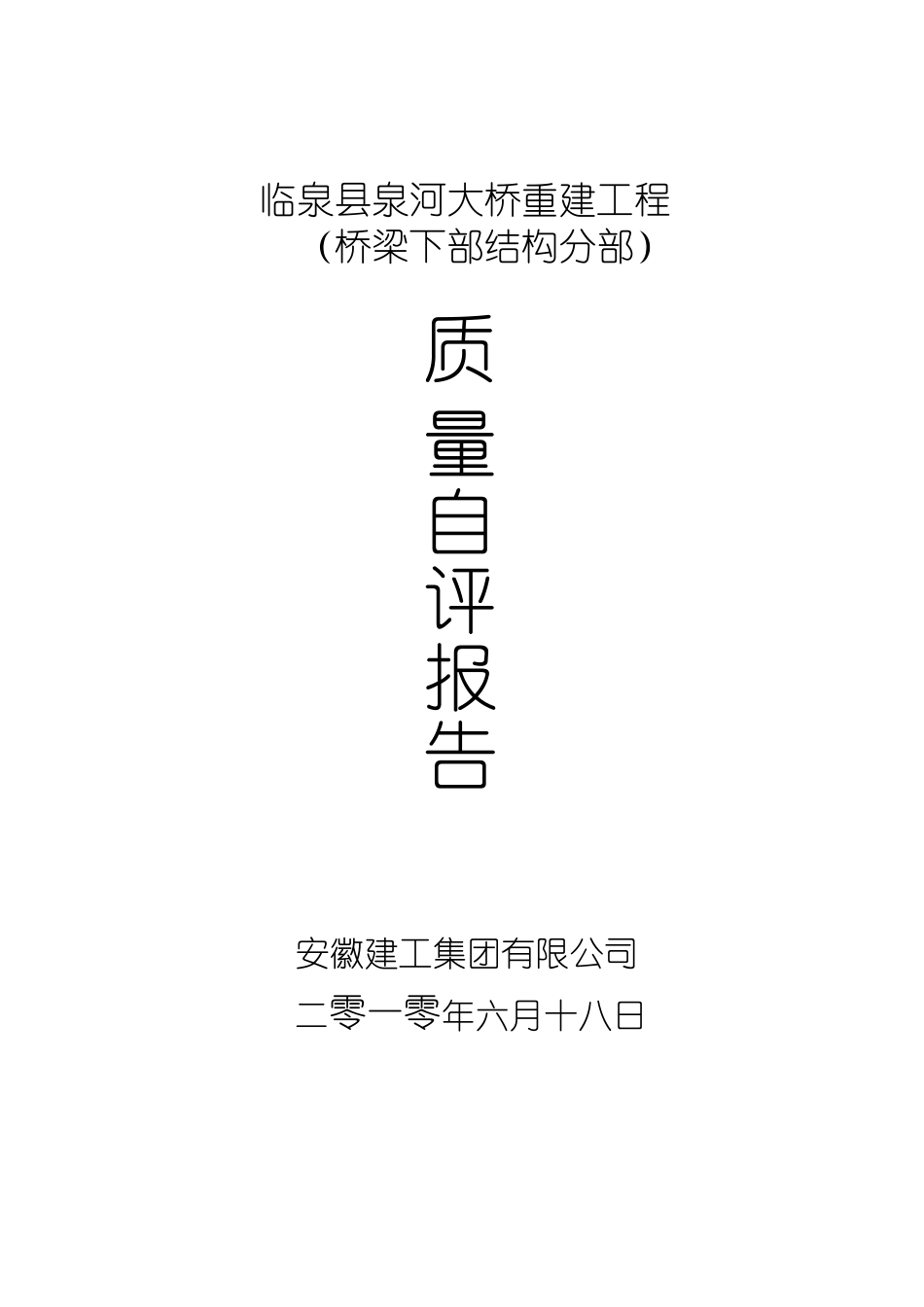

临泉县泉河大桥重建工程 （桥梁下部结构分部） 质 量 自 评 报 告 安徽建工集团有限公司 二零一零年六月十八日 第一章、工程概况 工程名称：临泉县泉河大桥重建工程 建设单位：临泉县水务局 设计单位：天津城建设计院 勘察单位：安徽工程勘察院 监理公司：合肥工大建设监理有限责任公司 施工单位：安徽建工集团有限公司 临泉县泉河大桥重建工程位于城区的北部，是城区南北主干道光明路跨越泉河的过河通道，连接着城区与泉北贸易区，在泉河干流流鞍河河口下游约 900m 处，是县城核心区中部南北的交通轴线。根据建设单位计划的安排现对大桥下部结构进行分段验收。 1、柱式桥墩 桥墩盖梁为部分预应力混凝土 A 类构件，采用 C45 混凝土浇筑，共计7 个盖梁，盖梁中部高度为 1.833m，外侧悬臂端部高 1.0m，宽度 1.7m，长度为 23.26m。盖梁设 2%横坡，桥墩盖梁预应力束分为两排布置，间距0.55m，上排 N1 共 3 束，下排共 2 束，对应锚具型号分别为 YM15-9/YM15-12；钢束分两阶段张拉，两端张拉。 桥墩立柱采用 C35 混凝土浇筑。一个桥墩共 3 个立柱，直径1.6m，立柱间距8m，高度详见图纸，考虑桥墩立柱高度及船舶撞 击 因 素 ，本 工程 2#、3#、4#、5#、6#、立柱中部设 C35 钢筋 混凝土系 梁，梁宽 1.1m，高 1.3m，1#、7#桥墩立柱不 设系 梁。 2、肋 式埋 置式桥台 桥台 盖梁采用为钢筋 混凝土结构，采用 C35 混凝土，共计 2 个盖梁， 盖梁中部高度为1.636m，宽度为1.5m，长度为23.6m，盖梁设2%横坡，通过调整盖梁横坡高度变化形成。 桥台耳、背墙采用 C35 混凝土浇筑，背墙厚 0.4m，高1.80m,耳墙厚0.4m，长3.5m。台肋采用 C35 混凝土浇筑，一个桥台共 5 个肋，间距 5m，台肋厚 1.3m,顶宽1.3m，底宽4.5m，高4.6m. 第二章、质量自评依据 1、工程建设施工合同、施工招标文件及相关文件。 2、临泉县泉河大桥重建工程施工图、工程地质勘察报告。 3、设计变更图及图纸会审纪要和工程技术联系单。 4、国家及安徽省颁发的有关部门建设工程的法律、法规、施工质量验收规范、施工规程、规定及标准。 5、施工组织设计方案。 6、本单位的《工程施工工艺标准》AJJT/QB1-125-2003。 第三章 施工质量管理 1、施工前我们对下列几个方面进行管理： a、对施工现场的管理制度和质量责任制进行了编写及报验。 b、对设计图纸进行仔细阅读，并履行相关变更手续。 c、对施工组织设...
