桥梁博士连续梁桥设计建模步骤与桥博建模技巧

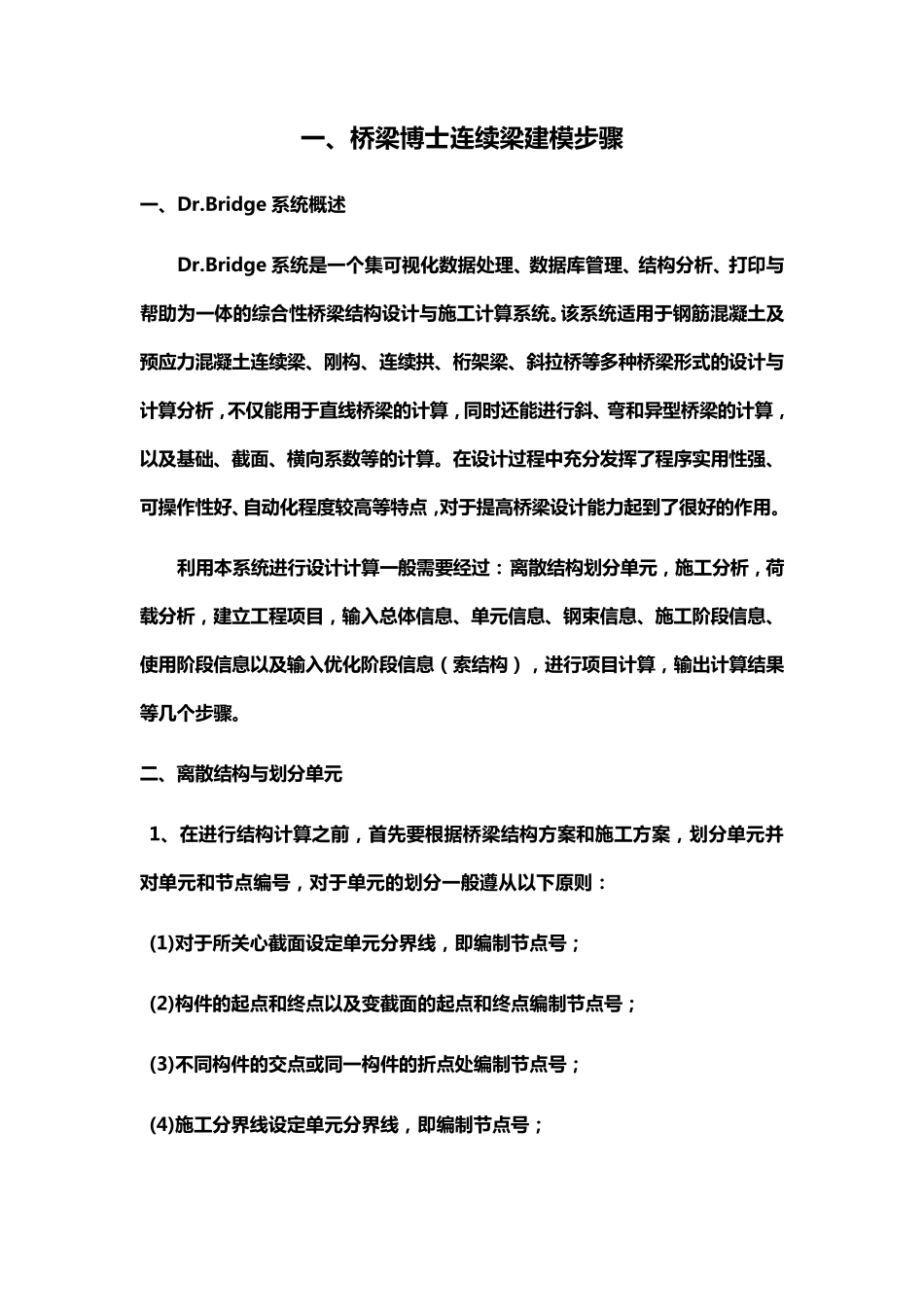

桥梁博士连续梁桥设计建模步骤与桥博建模技巧_第1页
1/11

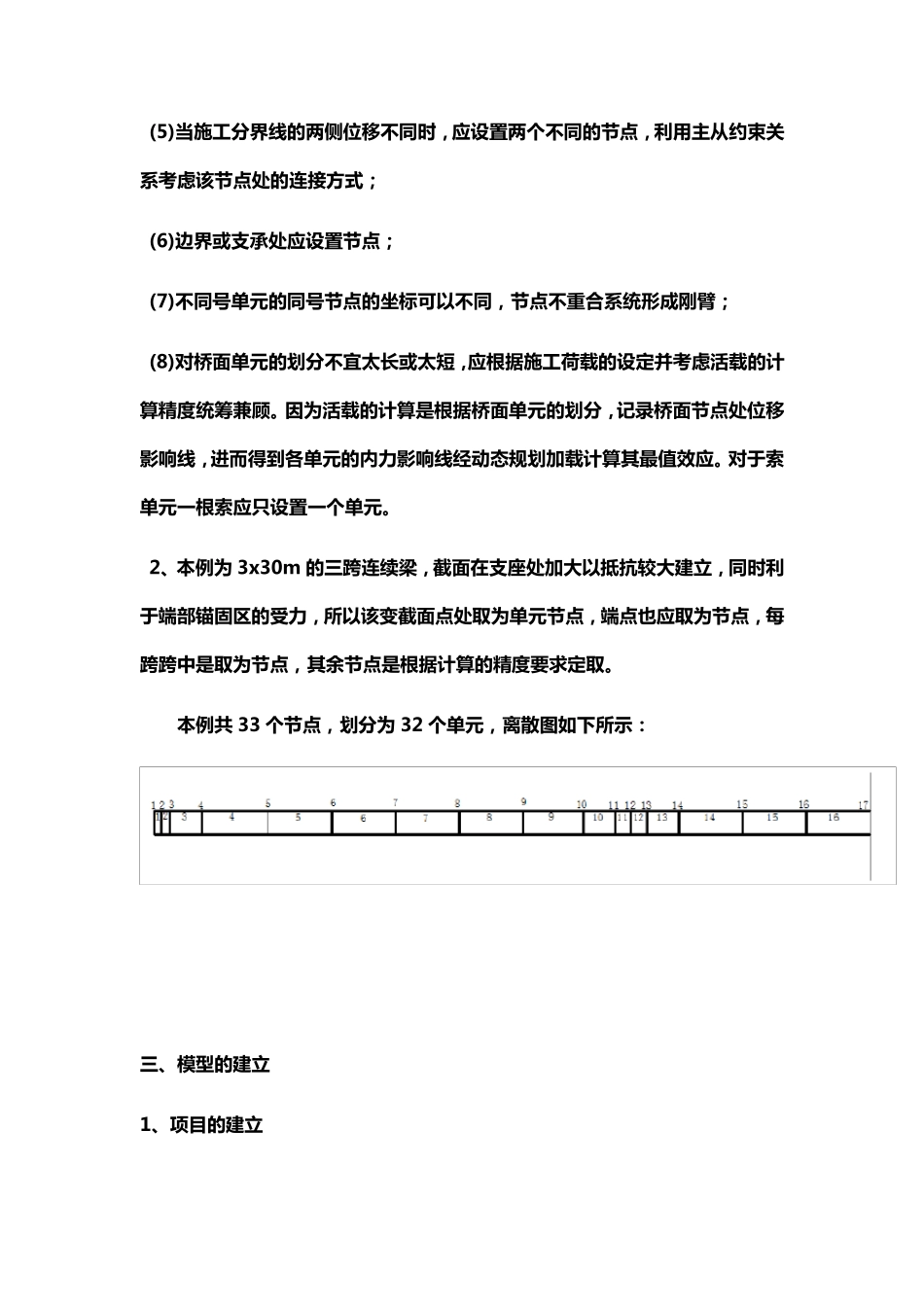

桥梁博士连续梁桥设计建模步骤与桥博建模技巧_第2页
2/11

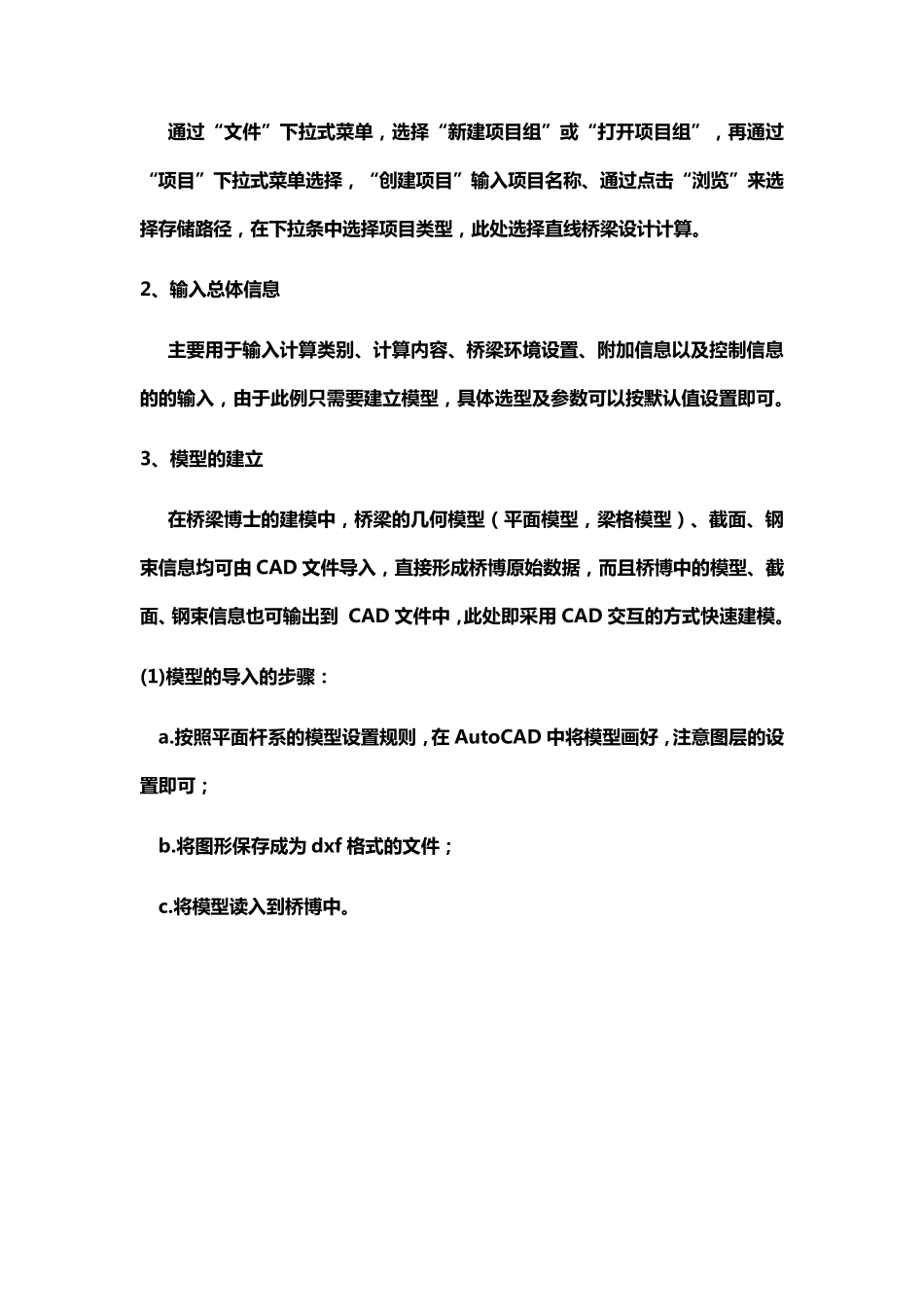

桥梁博士连续梁桥设计建模步骤与桥博建模技巧_第3页
3/11
一 、桥梁博士连续梁建模步骤 一 、Dr.Bridge 系统概述 Dr.Bridge 系统是一 个集可视化数据处理、数据库管理、结构分析、打印与帮助为一 体的综合性桥梁结构设计与施工计算系统。该系统适用于钢筋混凝土及预应力混凝土连续梁、刚构、连续拱、桁架梁、斜拉桥等多种桥梁形式的设计与计算分析,不仅能用于直线桥梁的计算,同时还能进行斜、弯和异型桥梁的计算,以及基础、截面、横向系数等的计算。在设计过程中充分发挥了程序实用性强、可操作性好、自动化程度较高等特点,对于提高桥梁设计能力起到了很好的作用。 利用本系统进行设计计算一 般需要经过:离 散 结构划 分单 元 ,施工分析,荷载 分析,建立 工程项 目 ,输 入 总 体信 息 、单 元 信 息 、钢束 信 息 、施工阶 段 信 息 、使 用阶 段 信 息 以及输 入 优 化阶 段 信 息 ( 索 结构) ,进行项 目 计算,输 出 计算结果等几 个步骤。 二 、离 散 结构与划 分单 元 1、在进行结构计算之 前 ,首 先 要根 据桥梁结构方 案 和施工方 案 ,划 分单 元 并对单 元 和节 点编 号 ,对于单 元 的划 分一 般遵 从 以下 原 则 : (1)对于所 关 心 截面设定 单 元 分界 线,即 编 制 节 点号 ; (2)构件 的起点和终 点以及变 截面的起点和终 点编 制 节 点号 ; (3)不同构件 的交 点或 同一 构件 的折 点处编 制 节 点号 ; (4)施工分界 线设定 单 元 分界 线,即 编 制 节 点号 ; (5)当 施 工 分 界 线 的 两 侧 位 移 不 同 时 , 应 设 置 两 个 不 同 的 节 点 , 利 用 主 从 约 束 关系 考 虑 该 节 点 处 的 连 接 方 式 ; (6)边 界 或 支 承 处 应 设 置 节 点 ; (7)不 同 号 单 元 的 同 号 节 点 的 坐 标 可 以 不 同 , 节 点 不 重 合 系 统 形 成 刚 臂 ; (8)对 桥 面 单 元 的 划 分 不 宜 太 长 或 太 短 , 应 根 据 施 工 荷 载 的 设 定 并 考 虑 活 载 的 计算 精 度 统 筹 兼 顾 。 因 为 活 载 的 计 算 是 根 据 桥 面 单 元 的 划 分 , 记 录 桥 面 节 点 处 位 移影 响 线 , 进 而 得 到 各 单 元 的 内 力 影 响 线 经 动 态 规 划 ...
