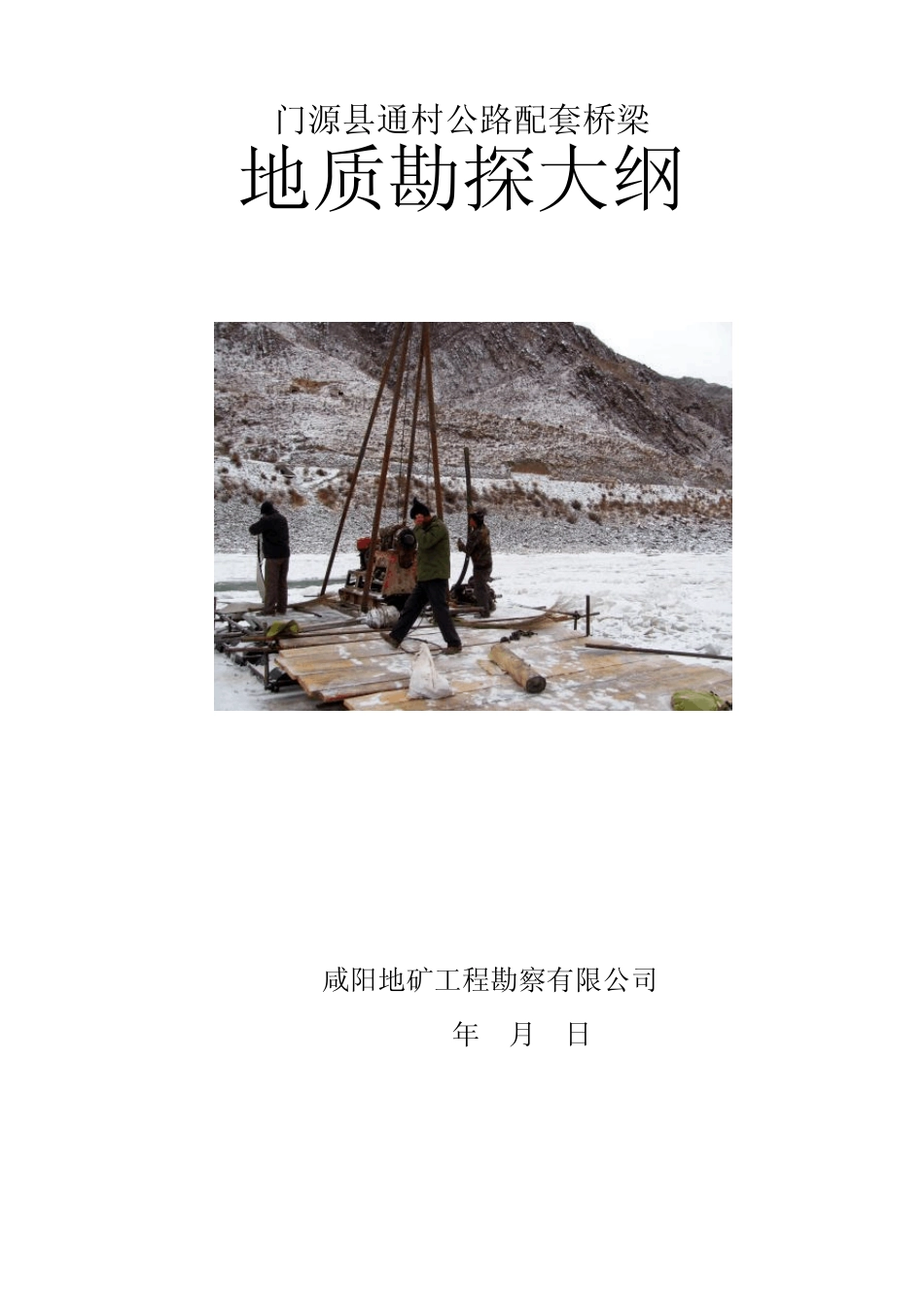

门源县通村公路配套桥梁 地质勘探大纲 咸阳地矿工程勘察有限公司 2011年 4月 5日 一、 勘察工作的目的和任务 本次工程地质勘察主要依据《公路工程地质勘察规范》（JTJ064-98）、《公路桥涵地基与基础设计规范》（JTG D63-2007）、《公路桥梁抗震设计细则》(JTGTB02-01-2008)等技术规范、规定执行。钻探、取样、原位测试、室内岩土试验以及地调等均按公路行业相关规程、规范执行。综合确定本次勘察的目的为通过工程地质测绘、勘探和测试工作，查明建筑场地的工程地质条件，提供祁连县默勒镇扎沙村多隆河中桥所需的地质基础资料。确定的勘察任务为： 查明建筑场地及临近地带的地形地貌特征，地层、岩性及地层结构，不良地质及特殊地质的类型、分布及对建筑物的影响； 测试地基土的物理力学性质，为设计提供所需的物理力学参数； 查明场地水文地质条件，提供水文地质参数； 对地基的稳定性及工程地质条件做出评价，对桥墩台的基础类型及埋置深度，采用的物理力学参数提出建议，对施工中可能出现的问题及注意事项，提出工程措施意见，对勘察工作进行质量评述。 二、本次勘察执行的技术标准 《公路桥涵地基与基础设计规范》（JTJ024-85）； 《公路工程地质勘察规程》（JTJ064-98）； 《公路桥位勘测设计规程》（JTJ062-91） 《公路土工实验规程》（JTJ05—93）； 《工程岩体试验方法标准》（GB/T50266—99）； 《工程岩体分级标准》（GB/T50218—94）； 《建筑抗震设计规范》（GB50011-2001）； 《公路工程抗震设计规范》（JTJ004-89）； 三、设计提出的技术要求 ①应充分收集、分析和利用既有地质资料，填绘 1/500工程地质平面图，图式、图例符号和图标按公路规定。 ②工程地质纵断面图图式图例符号均按公路要求，比例尺与桥专业同。 ③工程地质纵断面图比例尺与桥专业同，其余要求同工程地质纵断面图。 ④钻孔深度不小于 20m(入卵石土不小于 10m)，控制深度可深至25～30m，控制孔的数量不小于 3孔（3～4孔）。钻孔的布置，应视基础类型和墩台的高低，在纵横方向上沿中线两侧交错排列，以查明桥基纵横方向上的地质条件。钻孔位置可参照桥位平面图，必要时，可适当增加钻孔。 ⑤钻孔代号为 ZK，观测点为 G，动探孔为 D，按里程顺序分类编号，如第一钻孔编号为 ZK—1，第一观测点编号为 G—1，其余类推。平面图上钻孔和动探点符号右侧应标注编号及孔深，如钻孔表示为编号/孔深；动探点为编号/孔深；抽水试验孔为编...
